The Siemens 6AV6640-0CA11-0AX1 is a SIMATIC HMI TP 177 Micro touch panel, a compact 5.7-inch operator interface designed specifically for SIMATIC S7-200 controllers. Featuring a blue-mode STN display and intuitive touch operation, it provides a cost-effective visualization solution for simple to medium-level machine and plant HMI tasks.
رقم الصنف :
6AV6640-0CA11-0AX1الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Germanyميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
5kg| Specification | Description |
|---|---|
| Manufacturer | Siemens |
| Model | 6AV6640-0CA11-0AX1 |
| Product Family | SIMATIC HMI TP 177 Micro |
| Product Type | Touch Panel HMI |
| Display Size | 5.7 inches |
| Display Type | STN, Blue Mode (4 blue levels) |
| Resolution | 320 x 240 pixels |
| Operation | Touch screen |
| Function Keys | 0 (no physical function keys) |
| Onscreen Keyboard | Yes (alphanumeric) |
| Compatible Controller | SIMATIC S7-200 |
| Configuration Software | WinCC flexible 2004 Micro HSP or later |
| Rated Voltage Supply | 24 V DC |
| Current Consumption | 240 mA |
| Weight | Approx. 0.75 kg (1.65 lbs) |
| Lifecycle Status | Discontinued / Legacy |
| Model | Description | Typical Application |
|---|---|---|
| 6AV6640-0CA11-0AX1 (this model) | TP 177 Micro, 5.7", touch, for S7-200 | Small-scale S7-200 applications |
| 6AV6642-0BC01-1AX0 | TP 177B, 6" touch panel with PROFIBUS/PROFINET options | Medium-level HMI tasks requiring network connectivity |
| 6AV2123-2GA03-0AX0 (KTP700 Basic) | 7" Basic Panel, TIA Portal configurable | Migration path for legacy 177 series panels |
| 6AV2124-0QC02-0AX1 (TP700 Comfort) | 7" Comfort Panel with advanced features | Applications requiring recipes, trends, and full alarm management |
Q1: Which controllers is the TP 177 Micro compatible with?
The TP 177 Micro is designed specifically for SIMATIC S7-200 controllers. It is optimized for use with S7-200 systems.
Q2: What software is required to configure this panel?
The panel is configured using WinCC flexible 2004 Micro HSP (Hotfix Package) or later versions of WinCC flexible.
Q3: Is this panel still in production?
No. The TP 177 Micro is a legacy product and has been discontinued. It remains available through aftermarket suppliers and the used/refurbished market.
Q4: What is the recommended replacement for the TP 177 Micro?
For migration, consider the KTP700 Basic (6AV2123-2GA03-0AX0) for simple applications or the TP700 Comfort for applications requiring advanced features such as recipes, trends, and full alarm management.
Q5: What are the common failure modes for this panel?
Common issues include:
Touch screen sensitivity degradation – resistive touch film aging may cause dead zones or require excessive pressure
Display backlight aging – the STN display backlight may dim over time
Communication errors – check cable connections and configuration settings
ال سيمنز 6AV2124-0MC01-0AX0 هو لوحة التحكم المريحة SIMATIC HMI TP1200 يضم شاشة TFT عريضة مقاس 12.1 بوصة مع 16 مليون لون و دقة 1280 × 800 بكسلهي واجهة مستخدم تعمل باللمس بالكامل، مصممة لمهام التصور والتحكم المتقدمة في الأتمتة الصناعية، ويتم تكوينها باستخدام WinCC Comfort V11 أو أعلى ضمن بوابة TIA.
ال سيمنز 6DL1155-6AU00-0EM0 هو وحدة واجهة PROFINET IM 155-6 PN HA من نظام الإدخال/الإخراج الموزع SIMATIC ET 200SP HA (عالي التوافر).الوحدة تدعم تبديل متعدد ساخن هذه الميزة تسمح باستبدال وحدات الإدخال/الإخراج المتعددة أثناء التشغيل دون إيقاف تشغيل النظام. مزود بمفتاح ثنائي المنافذ مدمج ودعم لـ تكرار الوسائط (MRP)فهو يضمن التواصل المستمر في الصناعات التحويلية الحيوية مثل توليد الطاقة والنفط والغاز والمصانع الكيميائية.

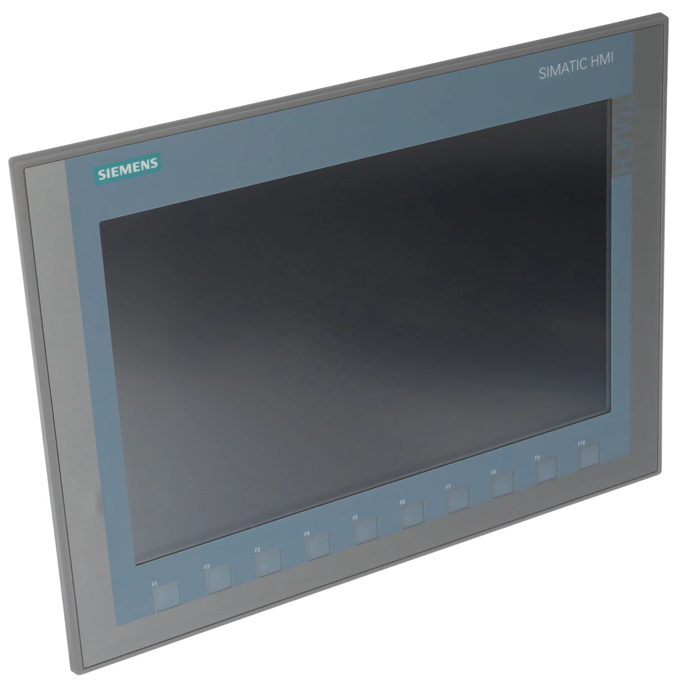

ال سيمنز 6AV2123-2MB03-0AX0، والمعروفة أيضًا باسم SIMATIC HMI KTP1200 Basic لوحة، مقاسها 12 بوصة لوحة التحكم الأساسية من الجيل الثاني يجمع بين التشغيل بالأزرار واللمس لتطبيقات واجهة الإنسان والآلة الصناعية.
