ال سيمنز 3RW5073-2TB15 هو بادئ تشغيل ناعم SIRIUS 3RW50 ذو الأداء الأساسي بتيار تشغيلي مقنن قدره 250 أ عند درجة حرارة 40 درجة مئوية. وهو مصمم لبدء وإيقاف تشغيل المحركات غير المتزامنة ثلاثية الأطوار بسلاسة حتى 132 كيلوواط عند 400 فولت (75 كيلوواط عند 230 فولت) في الدائرة القياسية.
رقم الصنف :
3RW5073-2TB15الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Czechميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
8kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | سيمنز |
| نموذج | 3RW5073-2TB15 |
| عائلة المنتجات | أداء SIRIUS 3RW50 الأساسي |
| نوع المنتج | بادئ تشغيل ناعم |
| التيار التشغيلي المقنن (Ie) | 250 أمبير عند 40 درجة مئوية |
| الجهد التشغيلي المقنن (Ue) | 200-600 فولت تيار متردد |
| القدرة المقدرة (دائرة قياسية، 400 فولت) | 132 كيلوواط |
| القدرة المقدرة (دائرة قياسية، 230 فولت) | 75 كيلوواط |
| جهد تغذية التحكم | 110-250 فولت تيار متردد |
| تردد مصدر التحكم | 50/60 هرتز |
| عدد المراحل الخاضعة للتحكم | 2 (التحكم ثنائي الطور) |
| الطريق الجانبي المتكامل | نعم |
| حماية المحرك من الحمل الزائد | إلكترونيات متكاملة |
| حماية المحرك بواسطة الثرمستور | نعم (لاحقة T) |
| نوع الطرفية | أطراف توصيل من النوع الزنبركي (لاحقة 2) |
| المدخلات الرقمية | 1 |
| المخرجات الرقمية | 3 |
| تيار المحرك القابل للتعديل | 100–250 أمبير (16 وضعية مفتاح) |
| فقدان الطاقة (بعد بدء التشغيل، 40 درجة مئوية) | 23 غرباً |
| فئة الحماية | IP00 (IP20 مع الغطاء) |
| الأبعاد (العرض × الارتفاع × العمق) | 160 × 230 × 282 مم |
| وزن | حوالي 5 كجم |
| بلد المنشأ | الجمهورية التشيكية |
| حالة دورة الحياة | إصدار التسليم (PM300) |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 3RW5073-2TB15 (هذا النموذج) | 3RW50، 250 أمبير، 132 كيلوواط عند 400 فولت، أطراف زنبركية، مقاوم حراري | بدء تشغيل المحرك القياسي مع حماية الثرمستور |
| 3RW5073-2AB15 | نفس التقييم، خرج تناظري بدلاً من الثرمستور | التطبيقات التي تتطلب إخراج إشارة تناظرية |
| 3RW5073-6TB15 | نفس التقييم، أطراف توصيل لولبية بدلاً من الربيع | التطبيقات التي تفضل وصلات البراغي |
| 3RW5072-2TB15 | 3RW50، 210A110 كيلوواط عند 400 فولت، أطراف توصيل زنبركية | تطبيقات المحركات الصغيرة |
| 3RW5074-2TB15 | 3RW50، 315A160 كيلوواط عند 400 فولت، أطراف توصيل زنبركية | تطبيقات المحركات الأكبر حجماً |
| 3RW5075-2TB15 | 3RW50، 370A200 كيلوواط عند 400 فولت، أطراف توصيل زنبركية | تطبيقات الطاقة العليا |
| 3RW5980-0HF00 | وحدة واجهة المستخدم الرسومية عالية الميزات | عرض محلي اختياري وتعيين المعلمات |
| 3RW5980-0CS00 | وحدة اتصال PROFINET | تكامل الشبكة |
س1: ما هي الوظيفة الأساسية لـ 3RW5073-2TB15؟
إنه بادئ تشغيل ناعم لضمان بدء تشغيل وإيقاف سلسين للمحركات غير المتزامنة ثلاثية الأطوار. يقلل من ذروة تيار البدء، ويمنع تقلبات جهد التغذية، ويقلل من الإجهاد الميكانيكي على المعدات المُشغَّلة. يتيح نظام التجاوز المدمج تصميمًا صغيرًا جدًا، ويوفر الطاقة، ويضمن تبديدًا منخفضًا للحرارة في لوحة التحكم.
س2: ما الفرق بين سلسلة 3RW50 وسلسلة 3RW52/3RW55؟
ال 3RW50 هو الأداء الأساسي سلسلة توفر تحكمًا ثنائي الطور بتقنية التبديل الهجينة للتطبيقات القياسية حتى 315 كيلوواط. 3RW52 (الأداء العام) 3RW55 توفر سلسلة (عالية الأداء/آمنة ضد الأعطال) ميزات إضافية مثل التحكم ثلاثي الأطوار، والتحكم في عزم الدوران، ووظائف الأمان المتكاملة (إيقاف التشغيل التلقائي). يحل الطراز 3RW50 محل سلسلة 3RW40 الأقدم (بمقاسات من S6 إلى S12).
س3: هل يتضمن هذا المشغل الناعم حماية من الحمل الزائد للمحرك؟
نعم. يتضمن الطراز 3RW5073-2TB15 حماية إلكترونية متكاملة للمحرك من الحمل الزائد بدون أسلاك إضافية. فئة الفصل قابلة للتعديل، ووظائف المراقبة الذكية تحمي بادئ التشغيل الناعم من السخونة الزائدة والمحرك من الحمل الزائد.
س4: ما هي وظيفة "عزم الدوران الناعم"؟
ال وظيفة عزم الدوران الناعم يضمن ذلك بدء تشغيل المحرك بسلاسة من خلال تحسين توزيع عزم الدوران خلال مرحلة بدء التشغيل. وهذا يقلل من الإجهاد الميكانيكي على المعدات المُدارة ويطيل عمر الأحزمة والتروس والوصلات، وهو أمر بالغ الأهمية لتطبيقات المضخات والناقلات.
س5: ما هي خيارات الاتصال المتاحة لهذا المشغل الناعم؟
تدعم سلسلة 3RW50 وحدات اتصال إضافية اختيارية ل PROFINET و PROFIBUS و EtherNet/IP و Modbus TCPبدون وحدة اتصال، يمكن ضبط معلمات الجهاز عبر مقاييس الجهد. وحدات واجهة المستخدم الرسومية وهي متوفرة أيضاً للتركيب في باب خزانة التحكم.
ال سيمنز 3RW5217-3AC04 هو بادئ تشغيل ناعم عالي الأداء SIRIUS 3RW52 بتيار تشغيلي مقنن قدره 38 أ عند درجة حرارة 40 درجة مئوية.يتميز الجهاز التحكم ثلاثي الأطوار مع تقنية التبديل الهجينة لتقليل فقد الطاقة إلى أدنى حد، تجاوز متكامل لتوفير الطاقة، و حماية إلكترونية من الحمل الزائد على المحرك.

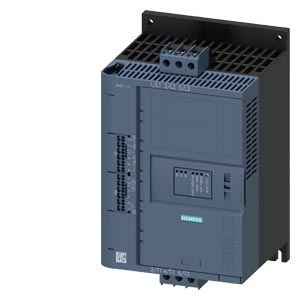

ال سيمنز 3RW5217-3TC05 هو بادئ تشغيل ناعم عالي الأداء SIRIUS 3RW52 بتيار تشغيلي مقنن قدره 38 أ عند درجة حرارة 40 درجة مئوية.صُمم هذا الجهاز لبدء وإيقاف تشغيل المحركات غير المتزامنة ثلاثية الأطوار بسلاسة حتى 18.5 كيلوواط عند 400 فولت في الدائرة القياسية (30 كيلوواط في دائرة دلتا الداخلية).

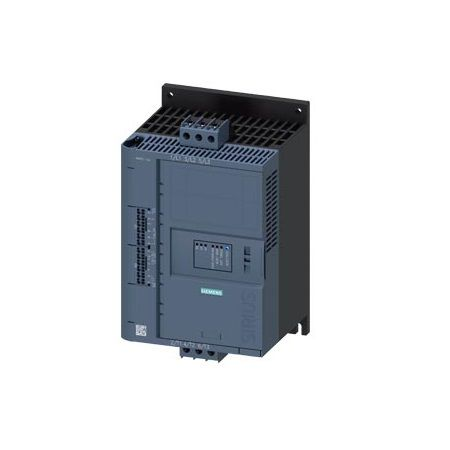

ال سيمنز 3RW5224-1TC05 هو بادئ تشغيل ناعم عالي الأداء SIRIUS 3RW52 بتيار تشغيلي مقنن قدره 47 أ عند درجة حرارة 40 درجة مئوية.صُمم هذا الجهاز لبدء وإيقاف تشغيل المحركات غير المتزامنة ثلاثية الأطوار بسلاسة حتى 22 كيلوواط عند 400 فولت في الدائرة القياسية (45 كيلوواط في دائرة دلتا الداخلية). يتميز الجهاز التحكم ثلاثي الأطوار، أن تجاوز متكامل لتوفير الطاقة، حماية إلكترونية من الحمل الزائد للمحركو مدخل حماية المحرك بواسطة الثرمستور.

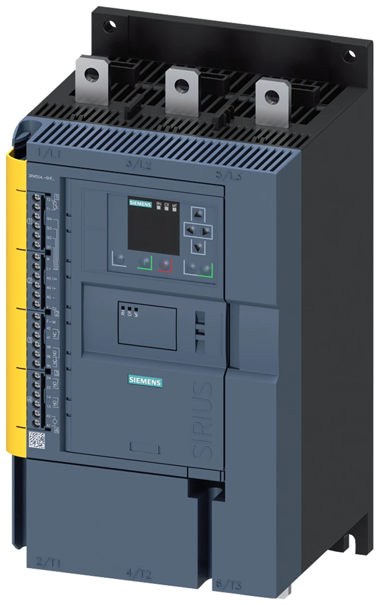

ال سيمنز 3RW5543-6HF04 هو SIRIUS 3RW55 مُشغِّل تشغيل ناعم عالي الأداء وآمن ضد الأعطال بتيار تشغيلي مقنن قدره 210 أ عند درجة حرارة 40 درجة مئوية.يتضمن ذلك وحدة واجهة المستخدم الرسومية القابلة للإزالة مع شاشة ملونة، مع خاصية التجاوز المتكامل، والتحكم في عزم الدوران، ويدعم وحدات الاتصال الاختيارية لـ PROFINET و PROFIBUS و Modbus و EtherNet/IP.
ال سيمنز 3RW5073-2TB15 هو بادئ تشغيل ناعم SIRIUS 3RW50 ذو الأداء الأساسي بتيار تشغيلي مقنن قدره 250 أ عند درجة حرارة 40 درجة مئوية. وهو مصمم لبدء وإيقاف تشغيل المحركات غير المتزامنة ثلاثية الأطوار بسلاسة حتى 132 كيلوواط عند 400 فولت (75 كيلوواط عند 230 فولت) في الدائرة القياسية.

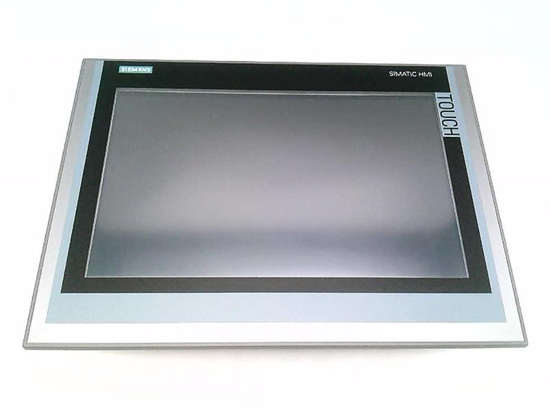

ال سيمنز 6AV2124-0QC02-0AX0 هو لوحة التحكم المريحة SIMATIC HMI TP1500، شاشة لمس عريضة مقاس 15 بوصة مصممة للتصور الصناعي المتقدم.تضم اللجنة واجهات PROFINET و MPI/PROFIBUS-DP مدمجة, ذاكرة تكوين بسعة 24 ميجابايتويدعم ميزات متقدمة مثل الأرشفة، وبرامج VB النصية، وعارضات ملفات PDF، واتصال OPC UA، وSm@rtServer.

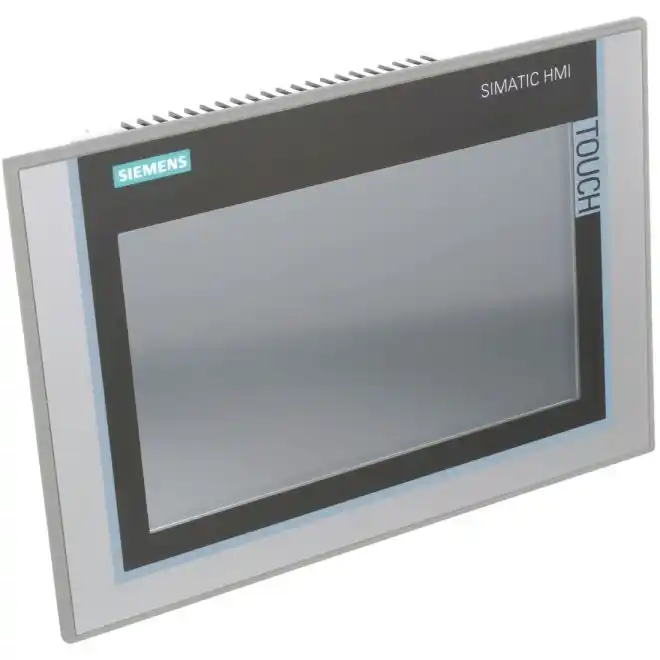

ال سيمنز 6AV2124-0JC01-0AX0 هو لوحة التحكم المريحة SIMATIC HMI TP900شاشة لمس عريضة مقاس 9 بوصات، مصممة لعرض البيانات الصناعية المتقدمة. تتميز بـ شاشة TFT مقاس 9 بوصات مع 16 مليون لون و دقة 800 × 480 بكسلمدعوم من ويندوز سي إي 6.0 وقابل للتكوين مع WinCC Comfort الإصدار 11 أو أحدث في بوابة TIA.
