ال بنتلي نيفادا 3500/42M-09-00 هو جهاز مراقبة التقارب/الزلزال المحسن رباعي القنوات من نظام حماية الآلات 3500. وهو يستقبل المدخلات من محولات التقارب والسرعة والتسارع، مما يوفر قياسات عالية الدقة للاهتزاز الشعاعي وموضع الدفع وإزاحة العمود للآلات الدوارة الحرجة.
رقم الصنف :
3500/42M-09-00الطلب (الحد الأدنى للكمية) :
1قسط :
EXW/CIFمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (إيمرسون) |
| نموذج | 3500/42M-09-00 |
| عائلة المنتجات | نظام حماية الآلات 3500 |
| نوع المنتج | جهاز مراقبة التقارب/الزلزال المحسن رباعي القنوات |
| قنوات الإدخال | 4 قنوات، قابلة للتكوين بشكل مستقل |
| نطاق إشارة الإدخال | من -2 فولت تيار مستمر إلى -18 فولت تيار مستمر (متوافق مع أنظمة 3300 XL 8 مم) |
| حساسية | 8.0 ملي فولت/ميكرومتر (200 ملي فولت/ميل) |
| استجابة التردد | من التيار المستمر إلى ≥10 كيلو هرتز (-3 ديسيبل) |
| نوع وحدة الإدخال/الإخراج (-09) | وحدة الإدخال/الإخراج Prox/Velom 128229-01 مع نهايات داخلية |
| موافقة الوكالة (-00) | لا شيء (النسخة القياسية) |
| مخارج الإنذار | حالة التنبيه والخطر لكل قناة عبر اللوحة الخلفية |
| التشخيص | اكتشاف دائرة مفتوحة/قصيرة للمسبار، تجاوز نطاق الإدخال، عطل في الاختبار الذاتي للوحدة |
| مصابيح LED في اللوحة الأمامية | مؤشرات لكل قناة: موافق / تنبيه / خطر / عطل |
| مزود طاقة المحول | -24 فولت تيار مستمر |
| استهلاك الطاقة | 7.7 واط نموذجي |
| مخرج المسجل | من +4 إلى +20 مللي أمبير |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية |
| رطوبة | 95% غير مكثف |
| وزن | الوزن التقريبي: 0.91 كجم (الوحدة الرئيسية) |
| الشهادات | حاصل على شهادات CE وUL/cUL وCSA وRoHS؛ متوافق مع معيار API 670 الإصدار الخامس. |
| كتلة طرفية متوافقة | 176449-02 (لخيارات الإنهاء الخارجي) |
| حالة دورة الحياة | نشيط / ناضج |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 3500/42M-09-00 (هذا النموذج) | جهاز استشعار تقارب/زلزالي رباعي القنوات، توصيلات داخلية، لا يتطلب موافقات | حماية الآلات الدوارة القياسية |
| 3500/42-09-00 | النسخة القياسية (غير المحسّنة) | استبدال النظام القديم |
| 3500/42M-01-00 | مع نهايات خارجية | التطبيقات التي تتطلب إنهاءً عن بُعد |
| 3500/42M-09-01 | مع الموافقات الخاصة بالمناطق الخطرة | تركيبات ATEX/IECEx المنطقة 2 |
| 3500/70 متر | جهاز مراقبة الضاغط الترددي | الآلات الترددية (غير الدوارة) |
| 3500/25 | وحدة Keyphasor المحسّنة | قياس مرجعي للسرعة/الطور |
| 3500/22M | واجهة البيانات العابرة | جمع البيانات في النظام 1 |
س1: ما الفرق بين 3500/42M و 3500/42 القياسي؟
ال 3500/42M وهي النسخة المحسّنة التي تتميز بخوارزميات معالجة إشارات متقدمة، وتشخيص ذاتي أكثر شمولاً (بما في ذلك اكتشاف حالات الفتح/القصر في المجس)، ومناعة فائقة ضد الضوضاء في البيئات ذات التداخل العالي. . إنه الخيار المفضل للآلات الحساسة حيث تؤثر دقة القياس بشكل مباشر على موثوقية الحماية.
س2: ماذا تعني اللاحقة "-09" و "-00" في رقم الطراز؟
ال -09 يشير إلى نوع وحدة الإدخال/الإخراجوحدة الإدخال/الإخراج Prox/Velom رقم 128229-01 مع إنهاءات داخلية . ال -00 يشير لا توجد موافقات من وكالة المناطق الخطرة (النسخة القياسية) بالنسبة للمناطق الخطرة، يلزم استخدام المتغيرات اللاحقة -01 أو -05.
س3: ما هي المحولات التي يمكن توصيلها بهذه الوحدة؟
يقبل جهاز 3500/42M مدخلات من مجسات التقارب (سلسلة 3300 XL)، محولات السرعة (فيلوميتور)، و محولات التسارع يمكن تهيئة كل قناة من القنوات الأربع بشكل مستقل لنوع المحول المناسب.
س4: ما هو الفرق الأساسي في التطبيق بين 3500/42M و 3500/70M؟
ال 3500/42M مصمم لـ الآلات الدوارة (التوربينات، الضواغط، المضخات) لمراقبة الاهتزاز القطري وموضع العمود . ال 3500/70 متر متخصص في الآلات الترددية (ضواغط ترددية، محركات ديزل كبيرة) لتحليل أحداث الاصطدام، وسقوط قضيب التوصيل، وضغط الأسطوانة .
س5: ماذا يشير إليه وضع "غير موافق" على القناة؟
A حالة "غير موافق" يشير عادةً إلى عطل في المحول، أو انقطاع في الكابل، أو انخفاض في جهد التغذيةتحقق أولاً من خط الطاقة -24 فولت تيار مستمر عند وحدة الإدخال/الإخراج باستخدام مقياس متعدد عالي المقاومة وتشمل الأسباب الشائعة الأخرى الوصلات غير المحكمة، أو فجوة المجس خارج النطاق، أو عطل في مستشعر Proximitor.

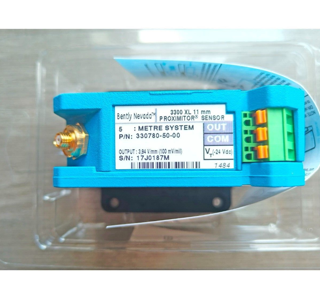

ال بنتلي، نيفادا 330780-50-00 هو مستشعر Proximitor® بمدى 5.0 متر لـ نظام محول التقارب 3300 XL 11 مميستقبل إشارات من مسبار 3300 XL 11 مم وكابل التمديد الخاص به، ويقوم بتهيئتها إلى خرج الجهد الخطي يتناسب مع إزاحة العمود لقياس الاهتزاز الشعاعي، وموضع الدفع المحوري، وقياس Keyphasor.

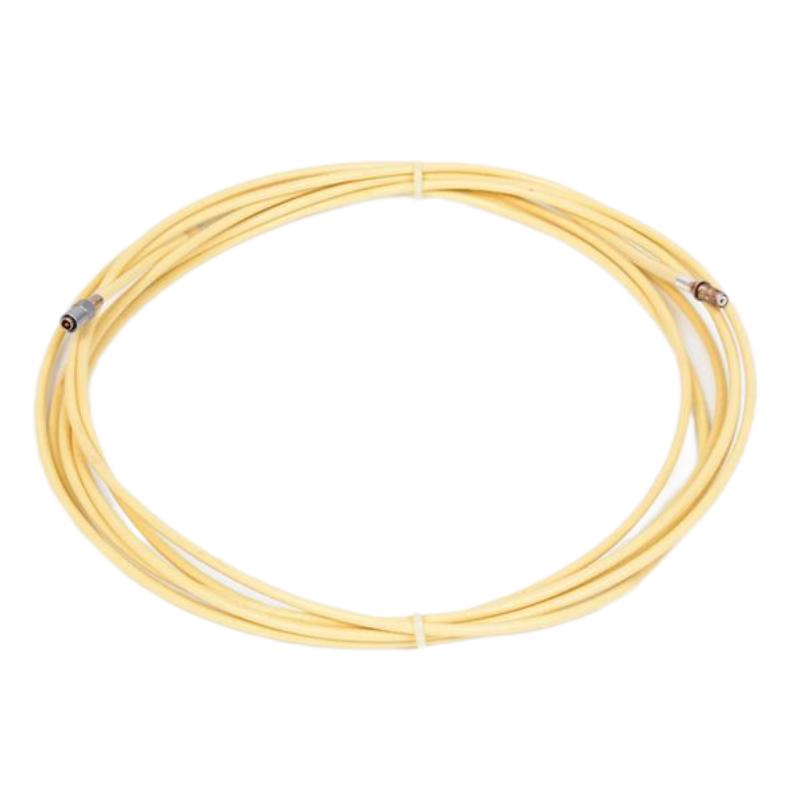

ال بنتلي، نيفادا 21747-040-00 هو كابل تمديد مسبار بروكسيميتور بطول 4 أمتار مصمم لـ أنظمة محولات التقارب من السلسلتين 3300 و 7200. يقوم هذا الجهاز بتوصيل مسبار تقارب بمستشعر Proximitor الخاص به، ويرسل إشارات إزاحة التيار الدوامي عالية التردد لمراقبة الاهتزاز وموضع العمود في الآلات الدوارة الحرجة.

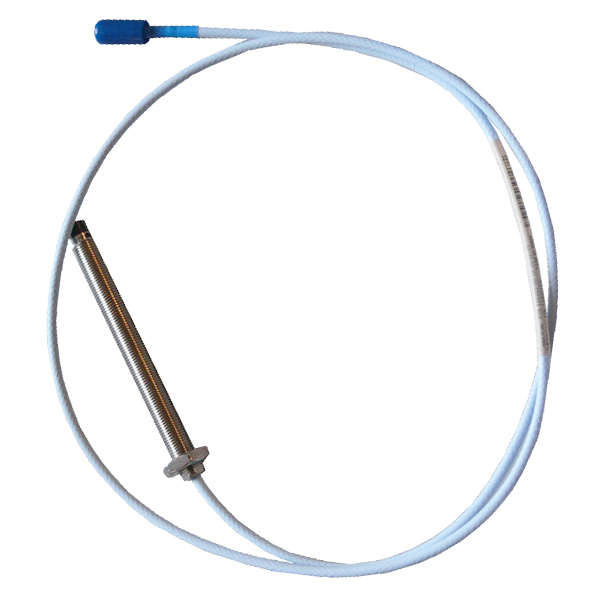

ال بنتلي، نيفادا 330710-00-060-10-02-00 هو مسبار تقارب 3300 XL 11 مم مصمم لقياس الاهتزازات والموضع دون تلامس في الآلات الكبيرة ذات محامل الأغشية السائلة. يوفر طرفه البالغ قطره 11 مم نطاق خطي أطول بالمقارنة مع النظام القياسي 8 مم، مما يجعله مثالياً للتطبيقات التي تتطلب نطاق قياس أكبر، مثل موضع الدفع المحوري، والتمدد التفاضلي، والاهتزاز القطري في التوربينات البخارية، والضواغط الطاردة المركزية، والمضخات الكبيرة.
ال بنتلي نيفادا 330103-00-11-50-02-00 هو مسبار تقارب 3300 XL 8 مم مع خيط متري M10×1 و أ كابل متكامل بطول 5.0 متر مزودة بموصل ClickLoc™ مصغر محوري. يتميز هذا التكوين ذو المدى الممتد بـ طول العلبة الإجمالي 110 مم ويتصل مباشرة بمستشعر Proximitor® دون الحاجة إلى كابل تمديد للتركيبات قصيرة المدى.

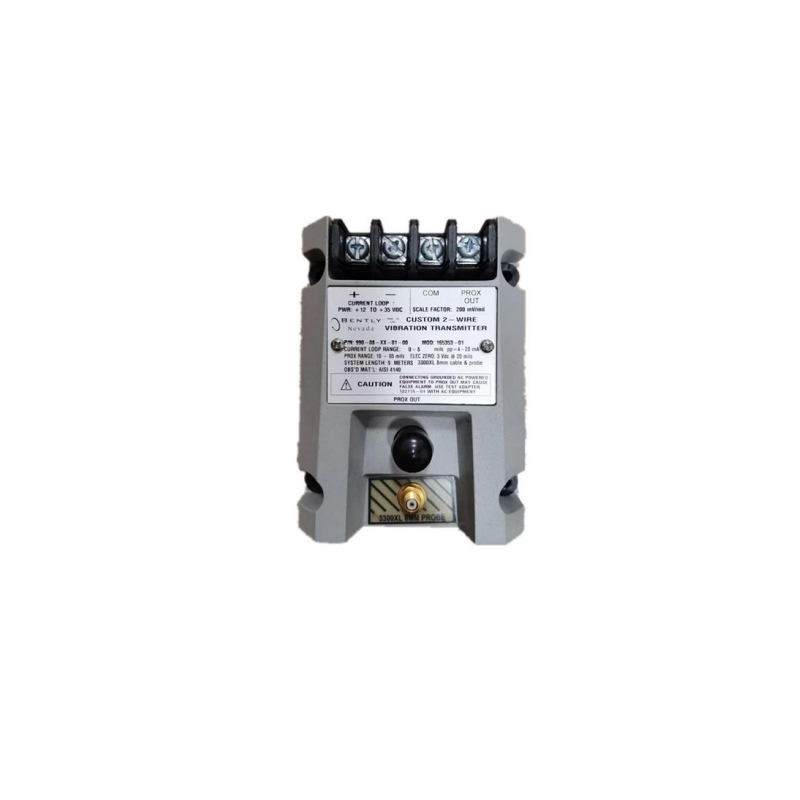

ال بنتلي نيفادا 990-10-XX-01-00 (MOD 165353-01) هو جهاز إرسال اهتزاز ثنائي الأسلاك يعمل بالطاقة الحلقية مصمم خصيصًا لمصنعي المعدات الأصلية لضواغط الهواء الطاردة المركزية، والمضخات الصغيرة، والمحركات، والمراوح. وهو يستقبل المدخلات من مسبار تقاربي 3300 NSv وكابل التمديد المتوافق معه، الذي يُهيئ الإشارة إلى تيار خرج يتراوح بين 4 و20 مللي أمبير، ويتناسب مع سعة الاهتزاز من الذروة إلى الذروة..
