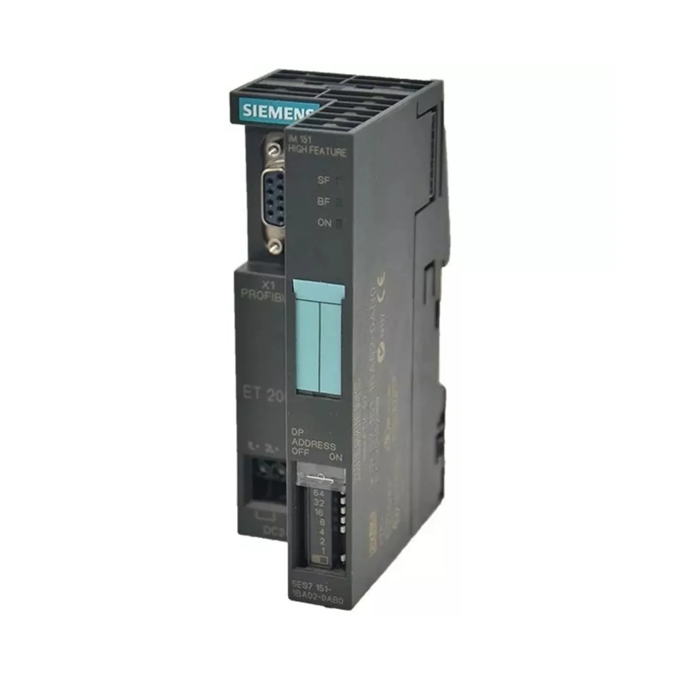

ال سيمنز 6ES7151-1BA02-0AB0 هو وحدة واجهة SIMATIC DP IM151-1 عالية الميزات لـ نظام الإدخال/الإخراج الموزع ET 200Sوهي بمثابة المحطة الرئيسية التي تربط حتى 63 وحدة طرفية إلى وحدة تحكم مركزية عبر PROFIBUS DP بمعدلات نقل تصل إلى 12 ميجابت/ثانية.
رقم الصنف :
6ES7151-1BA02-0AB0الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Germanyميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | سيمنز |
| نموذج | 6ES7151-1BA02-0AB0 |
| عائلة المنتجات | SIMATIC DP, ET 200S |
| نوع المنتج | وحدة واجهة IM151-1 عالية الميزات |
| بروتوكول ناقل البيانات | PROFIBUS DP |
| معدل النقل | من 9.6 كيلوبت/ثانية إلى 12 ميجابت/ثانية |
| واجهة مادية | موصل RS-485 ذو 9 دبابيس من نوع D-sub مع وحدة إنهاء |
| مساحة العنوان | مدخلات بحجم 244 بايت / مخرجات بحجم 244 بايت |
| الحد الأقصى للوحدات | 63 وحدة طرفية |
| الوضع المتزامن | نعم (مزامنة التطبيق حتى الطرفية) |
| مزامنة/تجميد | مدعوم |
| تبادل البيانات المباشر | مدعوم |
| جهد التغذية | 24 فولت تيار مستمر (20.4 - 28.8 فولت) |
| تيار الإدخال | الحد الأقصى 200 مللي أمبير من 1 لتر فأكثر |
| انقطاع التيار الكهربائي | نموذجي 3.3 واط |
| تجاوز انقطاع التيار الكهربائي | الحد الأدنى 20 مللي ثانية |
| عزل | PROFIBUS DP إلى الإلكترونيات: نعم؛ ناقل اللوحة الخلفية إلى الإلكترونيات: لا |
| جهد اختبار العزل | 500 فولت تيار مستمر |
| مصابيح LED التشخيصية | BF (عطل في ناقل البيانات، أحمر)، SF (خطأ في المجموعة، أحمر)، ON (مصدر طاقة 24 فولت، أخضر) |
| تحديث البرامج الثابتة | عبر PROFIBUS DP باستخدام HW Config (STEP 7 V5.1 SP3 أو أعلى) |
| الأبعاد (العرض × الارتفاع × العمق) | 45 مم × 119.5 مم × 75 مم |
| وزن | حوالي 150 غرام |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +60 درجة مئوية |
| فئة الحماية | IP20 |
| الشهادات | CE، UL، ATEX المنطقة 2 |
| حالة دورة الحياة | تم الإلغاء (1 أكتوبر 2023) – متوفر كقطعة غيار فقط |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 6ES7151-1BA02-0AB0 (هذا النموذج) | IM151-1 عالي الميزات، PROFIBUS DP، 12 ميجابت/ثانية، 244 بايت إدخال/إخراج | تطبيقات ET 200S القياسية ذات المتطلبات المتزامنة |
| 6ES7151-1AA06-0AB0 | IM151-1 الإصدار القياسي، نسخة أقل تكلفة | تطبيقات ET 200S الأساسية بدون وضع متزامن |
| 6ES7151-1CA00-0AB0 | IM151-1 FO (الألياف الضوئية)، لبروتوكول PROFIBUS البصري | البيئات المعرضة للتداخل الكهرومغناطيسي |
| 6ES7151-3BA23-0AB0 | واجهة IM151-3 PN/DP، PROFINET + PROFIBUS | الانتقال إلى شبكات PROFINET |
| 6ES7155-6AU00-0BN0 | الاستبدال الموصى به – SIMATIC ET 200SP IM155-6 PN | تركيبات جديدة؛ الترقية من طراز ET 200S إلى طراز ET 200SP |
| 6ES7193-4CA40-0AA0 | وحدة طرفية لجهاز ET 200S | إنهاء مطلوب لتشغيل IM151-1 |
| 6ES7131-6BH01-0BA0 | 6ES7321-1BH02-0AA0 | 6GK7342-5DA03-0XE0 | 6ES7 414-5HM06-0AB0 |
| 6ES7131-6BF01-0BA0 | 6ES7321-1BL00-0AA0 | 6GK7343-1EX30-0XE0 | 6ES7407-0KA02-0AA0 |
| 6ES7132-6BH01-0BA0 | 6ES7321-1CH00-0AA0 | 6GK7343-1EX21-0XE0 | 6ES7400-2JA00-0AA0 |
| 6ES7132-6GD51-0BA0 | 6ES7322-1BH01-0AA0 | 6GK7343-1CX10-0XE0 | 6ES7960-1AA06-0XA0 |
| 6ES7132-6BH00-0AA0 | 6ES7322-1BL00-0AA0 | 6GK7343-1GX21-0XE0 | 6ES7960-1AA04-5AA0 |
| 6ES7132-6BD20-0BA0 | 6ES7322-1HF01-0AA0 | 6GK7343-1GX31-0XE0 | 6ES7952-1AP00-0AA0 |
| 6ES7132-6BF01-0BA0 | 6ES7322-1HH01-0AA0 | 6ES7390-1AB60-0AA0 | 6ES7971-0BA00 |
| 6ES7134-6GF00-0AA1 | 6ES7322-5HF00-0AB0 | 6ES7390-1AE80-0AA0 | 6GK7443-1EX30-0XE0 |
| 6ES7134-6HB00-0CA1 | 6ES7323-1BH01-0AA0 | 6ES7390-1AF30-0AA0 | 6ES7400-1JA01-0AA0 |
| 6ES7134-6FB00-0BA1 | 6ES7323-1BL00-0AA0 | 6ES7390-1AJ30-0AA0 | 6ES7412-5HK06-0AB0 |
| 6ES7134-6HD01-0BA1 | 6ES7331-1KF01-0AB0 | 6ES7307-1EA01-0AA0 | 6ES7960-1AB06-0XA0 |
| 6ES7135-6FB00-0BA1 | 6ES7331-1KF02-0AB0 | 6ES7307-1KA02-0AA0 | 6ES7414-3FM07-0AB0 |
| 6ES7135-6HD00-0BA1 | 6ES7331-7KB02-0AB0 | 6ES7972-0BA42-0XA0 | 6ES7414-3EM07-0AB0 |
| 6ES7136-6BA00-0CA0 | 6ES7331-7KF02-0AB0 | 6ES7972-0BB42-0XA0 | 6ES7952-1KK00-0AA0 |
| 6ES7136-6DB00-0CA0 | 6ES7331-7NF00-0AB0 | 6ES7972-0BA12-0XA0 | 6ES7492-1AL00-0AA0 |
| 6ES7136-6PA00-0BC0 | 6ES7331-7NF10-0AB0 | 6ES7972-0BB12-0XA0 | 6ES7421-1EL00-0AA0 |
| 6ES7155-6BA01-0CN0 | 6ES7331-7PF01-0AB0 | 6ES7972-0BA52-0XA0 | 6ES7952-1KL00-0AA0 |
| 6ES7155-6AU01-0BN0 | 6ES7331-7PF11-0AB0 | 6ES7972-0BB52-0XA0 | 6ES7431-7KF00-6AA0 |
س1: ما هي الوظيفة الأساسية لـ 6ES7151-1BA02-0AB0؟
إنه وحدة واجهة (محطة رئيسية) لنظام الإدخال/الإخراج الموزع ET 200S. يتصل بما يصل إلى 63 وحدة طرفية إلى وحدة تحكم مركزية عبر PROFIBUS DPإدارة جميع اتصالات البيانات بين وحدات الإدخال/الإخراج ووحدة التحكم المنطقية القابلة للبرمجة الرئيسية .
س2: هل لا تزال هذه الوحدة قيد الإنتاج؟
لا. كان الرقم 6ES7151-1BA02-0AB0 تم إلغاؤه في 1 أكتوبر 2023وقد تم تصنيفها الآن على أنها قطع غيار فقطتوصي شركة سيمنز بالانتقال إلى SIMATIC ET 200SP نظام للمشاريع الجديدة .
س3: ما هو الوضع المتزامن ولماذا هو مهم؟
الوضع المتزامن يقوم بمزامنة دورة الإدخال/الإخراج مع دورة ناقل PROFIBUS DP وبرنامج التطبيق، مما يضمن أوقات الاستجابة المحددة مع أقل قدر من الارتعاش. وهذا أمر بالغ الأهمية لـ تطبيقات التحكم في الحركة حيث يكون التوقيت الدقيق ضرورياً لحركات المحاور المنسقة .
س4: ماذا تشير إليه مصابيح LED التشخيصية؟
تحتوي الوحدة على ثلاثة مصابيح LED:
BF (عطل في ناقل البيانات، أحمر)خطأ في اتصال PROFIBUS DP
SF (خطأ المجموعة، باللون الأحمر)خطأ في الوحدة أو القناة
تشغيل (أخضر)يوجد جهد تغذية 24 فولت وهو ضمن النطاق المسموح به.
س5: ما هي الأسباب الشائعة لأخطاء "BF" (خطأ في ناقل البيانات)؟
تشمل الأسباب الشائعة ما يلي:
وحدة إنهاء مفقودة – تأكد من تثبيت وحدة الإنهاء بشكل صحيح في المحطة الأخيرة
معدل نقل البيانات غير صحيح - تأكد من أن جهاز DP الرئيسي وجهاز IM151-1 مُهيأان لنفس معدل الإرسال
مشاكل الكابلات/الموصلات - تحقق من سلامة كابل PROFIBUS وموصل D-sub
معالجة النزاعات – تحقق من أن عنوان خادم DP الخاص بك فريد على الشبكة
