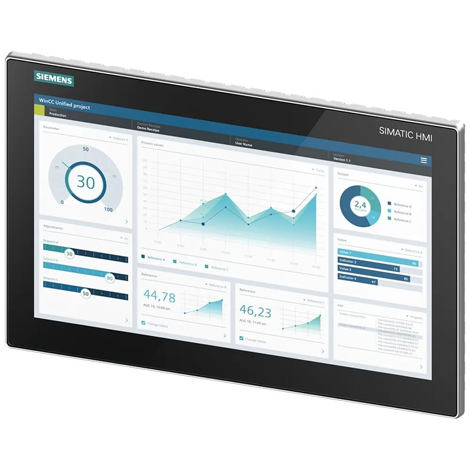

ال سيمنز 6AV2128-3QB06-0AX1 هو لوحة التحكم الموحدة للراحة SIMATIC HMI MTP1500شاشة عرض متعددة اللمس عريضة مقاس 15.6 بوصة، مصممة لعرض البيانات الصناعية المتقدمة. وباعتبارها خليفة لوحة TP1500 Comfort Panel، فهي تعمل بنظام التشغيل TP1500 Comfort Panel. نظام التشغيل الصناعي SIMATIC وهو مُهيأ بـ WinCC Unified Comfort الإصدار 16 أو أحدث ضمن بوابة TIA.
رقم الصنف :
6AV2128-3QB06-0AX1الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Germanyميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | سيمنز |
| نموذج | 6AV2128-3QB06-0AX1 |
| عائلة المنتجات | لوحات SIMATIC HMI الموحدة للراحة القياسية |
| نوع المنتج | لوحة تشغيل متعددة اللمس HMI |
| حجم الشاشة | 15.6 بوصة (شاشة عريضة) |
| نوع العرض | شاشة TFT، إضاءة خلفية LED |
| دقة | 1366 × 768 بكسل |
| ألوان العرض | 16,777,216 (16 مليون) |
| تقنية اللمس | شاشة لمس متعددة سعوية (تدعم الإيماءات، والتشغيل بكلتا اليدين، والتشغيل بالقفازات) |
| ذاكرة المستخدم | ذاكرة وصول عشوائي LPDDR4 سعة 4 جيجابايت؛ ذاكرة فلاش eMMC سعة 32 جيجابايت (ذاكرة عمل سعة 1 جيجابايت، وبيانات مستخدم سعة 2 جيجابايت) |
| جهد التغذية | 24 فولت تيار مستمر (19.2 - 28.8 فولت تيار مستمر) |
| الاستهلاك الحالي | 0.7 أمبير مصنف، 1.3 أمبير كحد أقصى |
| تواصل | منفذان PROFINET (10/100 ميجابت في الثانية، محول مدمج) + منفذ إيثرنت جيجابت واحد؛ منفذ RS-422/485 واحد |
| منافذ USB | 4 منافذ USB 3.1 من الجيل الأول (النوع A) |
| فتحات بطاقة SD | 2 (SD/SDHC/SDXC) |
| فئة الحماية | IP65 (أمامي)، IP20 (خلفي) |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +50 درجة مئوية (عمودي) |
| الأبعاد (الأمامية) | حوالي 398 × 257 مم |
| وزن | الوزن الصافي: 5.17 كجم تقريبًا |
| برنامج التكوين | WinCC Unified Comfort الإصدار 16 أو أحدث |
| حالة دورة الحياة | نشط (PM300) |
ملاحظة هامة حول توافق التركيب: للهجرة من TP1500 كومفورت لوحة لهذا MTP1500 راحة موحدة لوحة، و يلزم وجود إطار محول لأن أبعاد فتحة التثبيت قد تغيرت. يسمح لك إطار المحول بالاحتفاظ بالفتحة الموجودة دون إجراء تعديلات ميكانيكية. .
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 6AV2128-3QB06-0AX1 (هذا النموذج) | MTP1500 Unified Comfort، شاشة لمس متعددة 15.6 بوصة، PROFINET | واجهة مستخدم رسومية متطورة قياسية مع منصة موحدة |
| 6AV2128-3MB06-0AX1 | MTP1200 Unified Comfort، شاشة لمس متعددة مقاس 12.1 بوصة | واجهة مستخدم رسومية متطورة وصغيرة الحجم، قابلة للتركيب مباشرة على جهاز TP1200 |
| 6AV2128-3QB36-0AX1 | MTP1500 راحة موحدة حيادي (بدون علامة سيمنز التجارية) | تطبيقات مصنعي المعدات الأصلية التي تتطلب لوحات غير مُعلَّمة بعلامة تجارية |
| 6AV2128-3QB27-1BX0 | MTP1500 راحة موحدة محترف (IP65، للتركيب على الآلات) | تركيب مباشر للجهاز بدون خزانة |
| 6AV2128-3QB40-0AX0 | MTP1500 راحة موحدة صحي (IP69، فولاذ مقاوم للصدأ 316L) | صناعات الأغذية والمشروبات والأدوية |
| 6AV2124-0QC02-0AX1 | TP1500 Comfort (الطراز السابق) | تركيبات لوحة الراحة الحالية |
| 6AV2128-3UB06-0AX1 | MTP1900 Unified Comfort، 18.5 بوصة | متطلبات الشاشة الأكبر |
س1: ما الفرق بين لوحة الراحة الموحدة ولوحة الراحة القديمة؟
ال لوحة الراحة الموحدة يدير الجديد نظام التشغيل الصناعي SIMATIC وهو مُهيأ بـ WinCC Unified (بوابة TIA)، التي تقدم دعم HTML5/JavaScript, رسومات متجهة SVG, اللمس المتعدد, وظائف عميل الويب، و تكامل الحافة الصناعيةالأكبر سناً لوحة الراحة تم استخدام نظام التشغيل Windows CE وبرنامج WinCC Comfort/Advanced. لا يمكن ترحيل المشاريع مباشرةيجب تحديث التكوين ليتناسب مع المنصة الموحدة .
س2: هل يمكنني استبدال جهاز TP1500 Comfort بجهاز MTP1500 Unified Comfort هذا دون تغيير فتحة اللوحة؟
لا. أبعاد فتحة التثبيت تم التغيير بين TP1500 Comfort و MTP1500 Unified Comfort. إطار المحول يلزم الاحتفاظ بالفتحة الموجودة. بالنسبة للموديلات 7 بوصات و12 بوصة، تكون الفتحات متطابقة، ولكن بالنسبة للموديلات 15 بوصة وما فوق، يلزم استخدام إطار المحول. .
س3: ما هي إمكانيات الاتصال لهذه اللوحة؟
يتميز نظام الراحة الموحد MTP1500 بميزات منفذان PROFINET مزود بمفتاح مدمج، منفذ إيثرنت جيجابت واحد، و واجهة RS-422/485 واحدةيدعم بروتوكولات TCP/IP، وDHCP، وSNMP، وDCP، وLLDP، و تخطيط متطلبات المواد بروتوكول تكرار الوسائط (Media Redundancy Protocol) لشبكات الطوبولوجيا الحلقية. متكامل عميل الويب يسمح بالوصول عن بُعد من أي متصفح HTML5 على الشبكة .
س4: ما هو برنامج البرمجة المطلوب لهذه اللوحة؟
تم تكوين اللوحة باستخدام WinCC Unified Comfort الإصدار 16 أو أحدث داخل بوابة TIAتم إنشاء المشروع الهندسي في نفس بيئة بوابة TIA مثل برنامج PLC، مما يتيح التكامل السلس للعلامات مع وحدات التحكم SIMATIC S7-1200 و S7-1500 .
س5: هل تدعم هذه اللوحة الحوسبة الطرفية الصناعية والصيانة التنبؤية؟
نعم. تتكامل لوحة الراحة الموحدة مع سيمنز إندستريال إيدجمما يتيح تحليلات البيانات المحلية، ولوحات المعلومات المخصصة، وتطبيقات الصيانة التنبؤية. وهذا يسمح لك بتشغيل تطبيقات الحافة مباشرةً على واجهة المستخدم الرسومية أو بجانبها للحصول على رؤية متقدمة للعمليات دون الحاجة إلى أجهزة إضافية.
