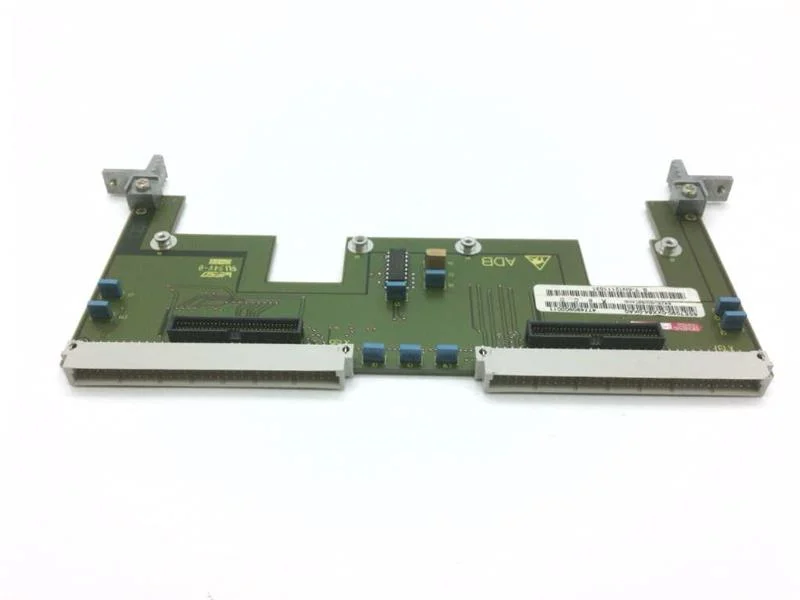

لوحة محول ADB من سيمنز 6SX7010-0KA00 SIMOVERT MASTERDRIVES

المعايير والميزات الرئيسية

الميزات والمزايا الأساسية

• الناقل الإلزامي للوحات خيارات MASTERDRIVESتتمثل الوظيفة الأساسية للوحدة في توفير كل من فتحات لوحة الدوائر المطبوعة المادية واتصال ناقل البيانات الداخلي اللازم للوحات الخيارات المصغرة للتفاعل مع وحدة التحكم في محرك الأقراص (CUVC أو CUMC). بدون وحدة ADB، لا يمكن تركيب لوحات الخيارات مثل CBP2 وSBP وEB1 وEB2 ميكانيكيًا أو التعرف عليها إلكترونيًا بواسطة محرك الأقراص وهذا يجعل ADB شرطًا أساسيًا لأي توسيع لوظائف MASTERDRIVES.

• يُمكّن من الاتصال عبر بروتوكولي PROFIBUS و PROFINETيُعد استخدام ADB كمنصة تثبيت لـ CBP2 (PROFIBUS DP) لوحة الاتصالات عند تثبيت وحدة ADB، يمكن تركيب وحدة CBP2 في الفتحة المخصصة (الفتحة X198 في الأسفل)، مما يُمكّن المحرك من التواصل مع نظام أتمتة عالي المستوى. كان هذا ضرورياً لدمج محرك الأقراص في شبكات التحكم القائمة على S7.

• يدعم تكوينات لوحة الخيارات المزدوجةتدعم وحدة ADB واحدة ما يصل إلى لوحتي خيارات مصغرتين في وقت واحد، مما يسمح بتوسيعات مشتركة. على سبيل المثال، يمكن لـ ADB استضافة كل من CBP2 (للاتصال عبر بروتوكول PROFIBUS) و EB2 (لتوسيع الإدخال/الإخراج العائم) في نفس الوقت، أو CBP2 بجانب بنك الدولة الباكستاني لوحة تقييم المشفر يوفر هذا إمكانية توسيع النظام بمرونة دون الحاجة إلى لوحات محولات متعددة.

• هندسة معمارية تركيبية منظمةتتبع لوحة خيارات MASTERDRIVES هيكلاً واضحاً من نوع الأصل والفرع. لوحة ADB هي اللوحة "الأصلية" التي يتم تثبيتها مرة واحدة لكل وحدة، وتوفر الحامل الأساسي. أما لوحات الخيارات المصغرة (CBP2، SBP، EB1، EB2، SLB) فهي "الفرعية" التي يتم توصيلها بفتحات لوحة ADB. بالإضافة إلى ذلك، إذا كان محول ناقل محلي (LBA) مطلوبًا، فيجب تثبيته قبل ADB يضمن هذا النهج المنظم التواصل السليم والتعرف على النظام.

التطبيقات النموذجية

يُعدّ 6SX7010-0KA00 مكونًا أساسيًا لتوسيع أنظمة SIMOVERT MASTERDRIVES بوظائف متقدمة. ويُستخدم بشكل أساسي عند التخطيط لتثبيت لوحة خيارات في وحدة MASTERDRIVES لم يتم تثبيت أي خيارات عليها من قبل. :

• تكامل شبكة PROFIBUS: تثبيت ADB كشرط أساسي للوحة اتصال CBP2 لتوصيل محرك MASTERDRIVES بشبكة PROFIBUS DP .

• توسيع تغذية راجعة للمشفر: يستخدم كمنصة تثبيت للوحة SBP (لوحة تشفير النبض) لتمكين الحصول على معلومات دقيقة عن السرعة أو الموضع من مشفر المحرك.

• توسيع منافذ الإدخال/الإخراج: تركيب لوحات EB1 أو EB2 لإضافة إمكانيات الإدخال/الإخراج الرقمية والتناظرية إلى محرك الأقراص.

• نظام تحكم متطور في الحركة: وضع وحدة CBP2 بجانب لوحة تقنية (مثل T100/T300) في نفس صندوق الإلكترونيات لتطبيقات التحكم في الحركة متعددة المحاور المنسقة .

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لـ 6SX7010-0KA00؟

A: إنها مجموعة التحديث ADB (لوحة المحول) لأنظمة SIMOVERT MASTERDRIVES. تعمل كلوحة حاملة أساسية توفر فتحات مادية ووصلة ناقل لتثبيت لوحات الخيارات المصغرة (مثل CBP2 وSBP وEB1 وEB2) في صندوق إلكترونيات المحرك. وهي شرط أساسي لمعظم عمليات تثبيت لوحات الخيارات في أنظمة MASTERDRIVES. .

س2: هل لا يزال المنتج 6SX7010-0KA00 قيد الإنتاج؟

A: لا. حالة المنتج هي تاريخ انتهاء الخدمة/الإصلاح (EOSR) اعتبارًا من 2010-10-07مما يشير إلى أنه قد تم إيقاف إنتاجه. تتوفر هذه المنتجات من خلال سوق المنتجات الفائضة أو المُجددة.

س3: ما الفرق بين 6SX7010-0KA00 ورقم اللوحة المرجعي 6SE7090-0XX84-0KA0؟

A: ال 6SX7010-0KA00 هو رقم طلب طقم التحديثوالتي تتضمن عادةً لوحة ADB (6SE7090-0XX84-0KA0) بالإضافة إلى أي ملحقات ضرورية للتثبيت . ال 6SE7090-0XX84-0KA0 هو رقم مرجعي للوحة مجلس إدارة بنك التنمية الآسيوي نفسه .

س4: ما هي لوحات الخيارات التي يمكن تركيبها على ADB؟

A: يدعم نظام ADB مجموعة متنوعة من لوحات الخيارات المصغرة، بما في ذلك لوحات الاتصالات: إدارة الجمارك وحماية الحدود, CBP2 (بروفيبوس)، و سي بي سي (CANopen)؛ لوحات توسيع طرفية: EB1 و EB2تقييم المُشفِّر: بنك الدولة الباكستانيولوحات الحافلات المحلية: SLB لا يمكن إدخال سوى لوحة واحدة من كل نوع من أنواع اللوحات لكل ADB.

س5: كم عدد لوحات الخيارات التي يمكن أن يدعمها جهاز ADB واحد؟

A: يمكن لقاعدة بيانات التطبيقات الواحدة أن تدعم ما يصل إلى اثنين لوحات الخيارات المصغرة في وقت واحد، بأي تركيبة تناسب مواضع الفتحات المتاحة على سبيل المثال، يمكنه استضافة لوحة CBP2 ولوحة EB2 في نفس الوقت.

س6: أين يتم تثبيت ADB في صندوق الإلكترونيات MASTERDRIVES؟

A: يتم تثبيت وحدة ADB في صندوق الإلكترونيات الخاص بمحرك الأقراص، وتحديدًا في الفتحات الفارغة المخصصة +1.B2 و/أو +1.B3 إذا تم استخدام لوحة خيارات واحدة فقط، فيجب إدخالها في الفتحة +1.B2 (على اليمين). أما إذا تم استخدام لوحة تقنية أيضًا، فيجب إدخال لوحة الخيارات في الفتحة +1.B3 .

س7: هل هناك أي لوحة أخرى مطلوبة قبل تثبيت ADB؟

A: في بعض الحالات، نعم. إذا لم تكن وحدة القيادة مزودة بالفعل بـ محول ناقل محلي (LBA، رقم الطلب 6SE7090-0XX84-4HA0) بعد التركيب، يجب تثبيته في صندوق الإلكترونيات قبل تركيب وحدة ADB .

س8: ما هي إجراءات التثبيت النموذجية لجهاز CBP2 مع ADB؟

A: ترتيب التركيب هو: أولاً قم بتثبيت LBA إذا لم يكن موجودًا بالفعل؛ ثانية قم بتثبيت وحدة ADB في صندوق الإلكترونيات؛ ثالث قم بتركيب لوحة CBP2 على ADB، وتحديداً في الفتحة المخصصة في الأسفل (الموضع X198). يوفر ADB كلاً من الفتحة المادية وتوصيل ناقل البيانات الكهربائي اللازمين لتشغيل CBP2 .
