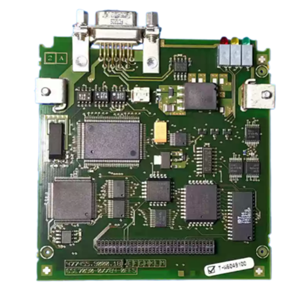

ال سيمنز 6SE7090-0XX84-0FF5 وحدة اتصال PROFIBUS (CBP2) لسلسلة SIMOVERT MASTERDRIVES للتحكم في الحركة (MC)تتمثل وظيفتها الأساسية في العمل كواجهة بين محرك SIMOVERT MASTERDRIVES وشبكة PROFIBUS DP، مما يتيح الاتصال في الوقت الحقيقي مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأجهزة التشغيل الآلي الأخرى لتطبيقات التحكم الدقيق في الحركة.
رقم الصنف :
6SE7090-0XX84-0FF5الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
Germanyميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
0.05kgتحديد
سيمنزوحدة التحكم في الاتصال 6SE7090-0XX84-0FF5
| أصل | ألمانيا |
| الوزن الصافي (كجم) | 0.05 كجم |
| أبعاد التغليف | * |
المعايير الرئيسية
| غرض | المواصفات / الميزات |
|---|---|
| نوع المنتج | وحدة CBP2 (لوحة الاتصالات PROFIBUS 2) |
| منصة النظام | نظام التحكم في الحركة سيمنز سيموفرت ماستر درايفز (MC) |
| بروتوكول الاتصال | PROFIBUS DP |
| سرعة الاتصال | من 9.6 كيلوبت في الثانية إلى 12 ميجابت في الثانية |
| الأبعاد (الطول × العرض × الارتفاع) | الأبعاد التقريبية: 10.00 سم × 8.00 سم × 2.00 سم |
| وزن | الوزن التقريبي: 0.06 كجم (0.13 رطل) |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 40 درجة مئويةأو حتى 70 درجة مئوية |
| رقم المجموعة/المرجع | 6SX7010-0FF05؛ A5E00364662 |
| دورة حياة المنتج | تم إيقاف إنتاجه (تاريخ الانتهاء: 30/09/2020) |
| رمز دورة الحياة | PM490 (السنة الأخيرة من الدعم) |
| بلد المنشأ | ألمانيا |
اتصال PROFIBUS DP لـ MASTERDRIVES MCتتمثل الوظيفة الأساسية لهذه الوحدة في إضافة إمكانية PROFIBUS DP إلى منصة التحكم في الحركة SIMOVERT MASTERDRIVES، مما يتيح تبادل البيانات عالي السرعة بين المحرك وشبكة التشغيل الآلي. يشمل ذلك إرسال أوامر التحكم (مثل نقاط ضبط السرعة، بدء/إيقاف) وردود الفعل المتعلقة بالحالة (مثل السرعة الفعلية، رسائل الأعطال). .
اتصال حتمي وعالي السرعةتدعم وحدة CBP2 الاتصال الحتمي بسرعات تصل إلى 12 ميجابت في الثانية يُعد هذا الأمر بالغ الأهمية لتطبيقات التحكم في الحركة التي تتطلب توقيتًا وتزامنًا دقيقين، مثل الأنظمة متعددة المحاور، مما يضمن تلقي كل محرك لأوامره ضمن دورة زمنية محددة وقابلة للتكرار. .
تكامل عميق مع محركات SIMOVERT الرئيسيةتم تصميم وحدة CBP2 كوحدة إضافية لتسهيل دمجها في سلسلة محركات الأقراص 6SE70 يُتيح ذلك إمكانية ضبط معلمات المحرك عن بُعد عبر شبكة PROFIBUS، مما يُبسط عملية التشغيل والتشخيص. .
يُعدّ 6SE7090-0XX84-0FF5 مكونًا رئيسيًا في أنظمة SIMOVERT MASTERDRIVES عالية الأداء، والتي تُستخدم في التطبيقات التي تتطلب تحكمًا دقيقًا ومتزامنًا في الحركة. :
أدوات ماكينات CNC: للتحكم في محاور متعددة بدقة عالية .
الروبوتات: لتنسيق الحركات المشتركة في الأنظمة الروبوتية .
آلات الإنتاج عالية السرعةفي آلات الطباعة (مثل تسجيل الألوان)، وآلات التعبئة والتغليف، وآلات النسيج التي تتطلب التزامن .
مناولة الموادفي تطبيقات مثل الرافعات والأوناش والمصاعد .
س1: ما هي الوظيفة الأساسية لـ 6SE7090-0XX84-0FF5؟
A: إنها وحدة الاتصال CBP2 الخاصة بسلسلة Siemens SIMOVERT MASTERDRIVES للتحكم في الحركة، وتُستخدم لتوصيل المحرك بشبكة PROFIBUS DP لتبادل البيانات والتحكم. .
س2: هل لا يزال المنتج 6SE7090-0XX84-0FF5 قيد الإنتاج؟
A: لا. هذا المنتج تم إيقاف إنتاجه من قبل شركة سيمنز اعتبارًا من 30 سبتمبر 2020، ويتم تصنيفها ضمن دورة حياة PM490 (السنة الأخيرة من الدعم). تتوفر هذه المنتجات من خلال سوق المنتجات الفائضة أو المُجددة.
س3: ما هي الأبعاد المادية ووزن هذه الوحدة؟
A: الوحدة صغيرة الحجم، بأبعاد تقريبية تبلغ 10 سم × 8 سم × 2 سم ووزن يبلغ حوالي 0.06 كجم (0.13 رطل). .
س4: هل يمكن استخدام هذه الوحدة مع محرك SINAMICS؟
A: لا. هذه الوحدة مخصصة حصراً لـ محركات سيموفرت الرئيسية سلسلة. وهي غير متوافقة مع منصة SINAMICS الأحدث .
س5: ما الفرق بين وحدة CBP2 ووحدة CBP الأقدم؟
A: يُعدّ CBP2 (كما هو موضح في 6SE7090-0XX84-0FF5) إصدارًا أحدث وأكثر كفاءة، حيث يوفر دعمًا مُحسّنًا لمنصة التحكم في الحركة (MC) ويتميز برقم المجموعة 6SX7010-0FF05، وهو ترقية للإصدار الأقدم 6SX7010-0FF00 .
س6: ماذا تعني عبارة "تم التسليم بدون تعليمات التشغيل"؟
A: صُممت هذه الوحدة عادةً للاستخدام من قِبل فنيين متخصصين مدربين على دراية بمنصة SIMOVERT MASTERDRIVES. وهي تُورَّد بدون دليل استخدام، معتمدةً على خبرة مُكامل الأنظمة أو فنيي الصيانة. .
س7: ما هي خيارات الاستبدال أو الترقية الموصى بها؟
A: بالنسبة لتصميمات الأنظمة الجديدة، توصي شركة سيمنز بالانتقال إلى سيناميكس العائلة واستخدام لوحات التواصل مثل سي بي 150 أو CB152 (لشبكة بروفينت) أو CB124 (لبروتوكول PROFIBUS) .
