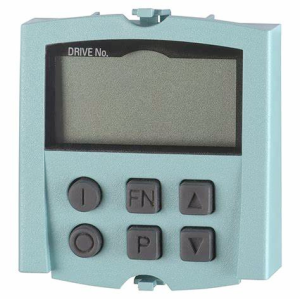

ال سيمنز 6SL3055-0AA00-4BA0 لوحة التشغيل الأساسية 20 (BOP20) هي لوحة تشغيل نظام القيادة SINAMICS S120. وهي واجهة صغيرة الحجم وسهلة الاستخدام مصممة للتركيب المباشر على وحدات التحكم المتوافقة مع SINAMICS S120. .
يوفر جهاز BOP20 حلاً فعالاً من حيث التكلفة لتشغيل محركات SINAMICS، وضبط معاييرها، وتشخيص أعطالها، والتحكم بها، مما يُغني عن الحاجة إلى جهاز كمبيوتر متصل لإنجاز المهام الروتينية. يتم تثبيته مباشرةً على وحدة التحكم، مما يوفر واجهة تشغيل متكاملة وموفرة للمساحة.
رقم الصنف :
6ES7211-1HE40-0XB0الطلب (الحد الأدنى للكمية) :
1قسط :
EXWمنشأ المنتج :
Chinaميناء الشحن :
Wuhan, Hubei, Chinaمهلة :
3-5 daysوزن :
0.306kgتحديد
سيمنز 6SL3055-0AA00-4BA0 سيناميكس S120
لوحة تشغيل أساسية
| أصل | بريطانيا العظمى |
| الوزن الصافي (كجم) | 0.054 كجم |
| أبعاد التغليف | * |
وحدات الأكثر مبيعًا
نطاق التوريد
تصميم مدمج ومتكامل: يتم تثبيته مباشرة على وحدة التحكم SINAMICS S120 المتوافقة (CU310-2، CU320-2) لتوفير مساحة التركيب .
واجهة سهلة الاستخداميتميز بإضاءة خلفية، شاشة عرض LCD ثنائية الخطوط و ستة مفاتيح ملموسة لتسهيل التنقل والتشغيل .
أداة التشخيص الأساسيةيُمكّن المستخدمين من عرض الأعطال والإنذارات والتأكد منها وتشخيصها مباشرةً على القرص، مما يقلل من وقت التوقف عن العمل. .
التشغيل الفعال: يوفر الوصول إلى المعلمات اللازمة للإعداد السريع والتعديل والتحسين لنظام القيادة .
بناء عالي الجودةمصنوع من مادة البولي كربونات المتينة لضمان المتانة في البيئات الصناعية .
بروتوكول الشبكة/الاتصالRS485 / Modbus RTU .
| المعلمة | مواصفة |
|---|---|
| الشركة المصنعة | سيمنز |
| نوع المنتج | لوحة التشغيل الأساسية (BOP20) |
| رقم القطعة | 6SL3055-0AA00-4BA0 |
| عرض | شاشة LCD ثنائية الخطوط بإضاءة خلفية |
| المفاتيح | 6 مفاتيح لمسية (تشغيل، إيقاف، FN، P، أعلى، أسفل) |
| التوافق | وحدات التحكم SINAMICS S120 CU305، CU310، CU320 |
| جهد التغذية | 24 فولت تيار مستمر (يتم توفيره عبر وحدة التحكم) |
| سحب التيار | 200 مللي أمبير |
| الوزن، تقريبًا | 0.05 كجم (0.11 رطل) |
| الأبعاد (العرض × الارتفاع × العمق) | 49.5 × 53.0 × 20 مم (تقريبًا) |
| مواد البناء | البولي كربونات |
| فئة الحماية | IP20 |
| نطاق درجة الحرارة | من 0 درجة مئوية إلى +55 درجة مئوية |
| الرطوبة النسبية | من 5% إلى 95% (بدون تكثيف) |
صُمم جهاز BOP20 لسهولة التركيب. يمكن توصيله مباشرةً بوحدة التحكم، مما يوفر وصولاً محلياً فورياً إلى نظام القيادة دون الحاجة إلى أسلاك معقدة أو مصادر طاقة خارجية. .
يُسرّع جهاز BOP20 عملية التشغيل. فمزيج الشاشة ثنائية الخطوط والمفاتيح الستة سهلة الاستخدام يُتيح ضبط المعلمات مباشرةً وبكفاءة. إنه أداة لا غنى عنها لتحديد الأعطال وتشخيصها في الموقع، مما يُساعد على تقليل وقت توقف الماكينة بشكل كبير. .
بالإضافة إلى التشخيص، يعمل جهاز BOP20 كلوحة تحكم محلية. ON و عن تتيح المفاتيح بدء تشغيل المحرك وإيقافه مباشرةً، مما يوفر تحكماً يدوياً في تشغيل المحرك. FN يتيح مفتاح (الوظيفة) الوصول إلى ميزات ووظائف إضافية بناءً على سياق العرض الحالي .
يُعد جهاز BOP20 أداة أساسية في أي تطبيق يتم فيه استخدام محركات SINAMICS S120، بما في ذلك:
صناعة الآلات: لبدء التشغيل الأولي وضبط آلات التعبئة والتغليف والطباعة والنسيج.
أتمتة المصانع: للتحكم المحلي وتشخيص أنظمة النقل ومعدات المناولة وخطوط التجميع.
أتمتة العمليات: لضبط معلمات المحركات في المضخات والمراوح والضواغط.
الصيانة الميدانية: لتشخيص الأعطال وضبط المحركات بسرعة في أرضية المصنع.
س1: ما هو الغرض من جهاز Siemens 6SL3055-0AA00-4BA0؟
هي لوحة تشغيل أساسية (BOP20) لعائلة محركات SINAMICS S120. تُستخدم لتشغيل نظام المحرك، وضبط معاييره، وتشخيص أعطاله، وتشغيله محليًا. .
س2: ما هي وحدات التحكم SINAMICS S120 التي يتوافق معها BOP20؟
يتوافق جهاز BOP20 مع وحدات التحكم CU305 وCU310 وCU320 .
س3: كيف يتم تزويد جهاز BOP20 بالطاقة؟
يستمد جهاز BOP20 طاقته ويتصل مباشرة بوحدة التحكم عبر وصلة توصيل. .
س4: هل يمكنني الإقرار بالأخطاء مباشرة من BOP20؟
نعم، تم تصميم جهاز BOP20 لعرض الأعطال والإنذارات والتأكيد عليها مباشرةً من نظام القيادة. .
س5: هل يسمح لي جهاز BOP20 بتشغيل وإيقاف المحرك؟
نعم، تحتوي اللوحة على أزرار تشغيل وإيقاف مخصصة للتحكم في المحرك المتصل .
س6: كيف يمكنني حفظ المعلمات التي قمت بتغييرها باستخدام BOP20؟
اضغط مع الاستمرار على P اضغط على زر (المعلمة) لمدة 3 ثوانٍ لتنفيذ وظيفة نسخ "ذاكرة الوصول العشوائي إلى ذاكرة القراءة فقط"، والتي تحفظ المعلمات في ذاكرة غير متطايرة. .
س7: ما نوع الشاشة الموجودة في جهاز BOP20؟
يتميز بشاشة LCD بإضاءة خلفية مكونة من سطرين .
