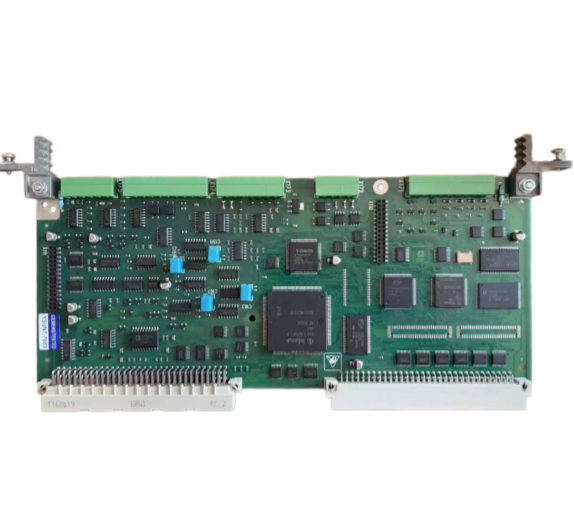

لوحة تحكم سيمنز 6RY1703-0AA00 SIMOREG DC-MASTER CUD1

المعايير والميزات الرئيسية

الميزات والمزايا الأساسية

• الاستخبارات المركزية لمحرك 6RA70تتمثل الميزة الأبرز لهذه الوحدة في دورها كمعالج التحكم الرئيسي لمنصة SIMOREG DC-MASTER. يقوم معالجان دقيقان على وحدة CUD1 بتنفيذ جميع وظائف التحكم ذات الحلقة المغلقة، مما يجعلها اللوحة الوحيدة في وحدة التحكم التي تخزن مجموعة المعلمات الكاملة. تعني هذه البنية المركزية أنه عند استبدال وحدة CUD1، يجب إعادة إدخال تكوين محرك الأقراص من نسخة احتياطية موثقة. .

• تصنيف L1 لتوافق محركات الأقراص القديمةتم تصميم الإصدار L1 (C98043-A7001-L1) خصيصًا لمحركات الأقراص 6RA70 في حالتي الإنتاج A1 و A2 يدعم هذا الإصدار من الأجهزة إصدارات البرامج 1.xx و 2.xx فقط. هذا قيد توافق بالغ الأهمية، فتركيب لوحة من سلسلة L مختلفة (مثل الإصدار L2 للبرنامج 3.xx) أو محاولة تحميل برنامج غير صحيح سيؤدي إلى فشل تهيئة محرك الأقراص. .

• قطعة غيار أساسية للأنظمة القديمةباعتبارها منتجًا متوقفًا رسميًا عن الإنتاج، تُصنف هذه اللوحة كقطعة غيار لصيانة وإصلاح أنظمة 6RA70 الحالية بدلاً من استخدامها في المشاريع الجديدة. تكمن قيمتها في دعم استمرار تشغيل الأصول الصناعية القائمة حيث لا يكون استبدالها بمعدات حديثة أمراً ممكناً على الفور.

• اعتبارات تخزين المعلمات وصيانتها: يقوم جهاز CUD1 بتخزين جميع معلمات محرك الأقراص في ذاكرة EEPROM المدمجة به يُعد إجراء نسخ احتياطي للمعلمات باستخدام أداة DriveMonitor الخاصة بشركة سيمنز على الكمبيوتر الشخصي أمرًا ضروريًا قبل أي استبدال لـ CUD1 بدون نسخة احتياطية موثقة، يتطلب محرك الأقراص إعادة تشغيل كاملة - إعادة إدخال بيانات المحرك، والضبط التلقائي للمنظم، وإعادة تكوين الإدخال/الإخراج، والتحقق من جميع إعدادات الحماية - مما قد يعني توقفًا مطولًا في بيئة الإنتاج .

التطبيقات النموذجية

يُستخدم المكون 6RY1703-0AA00 كمكون تحكم أساسي في أنظمة محركات Siemens SIMOREG 6RA70 في مختلف القطاعات الصناعية الثقيلة :

• المعادن والتعدينمصانع درفلة الصلب، ورافعات المناجم، ورافعات الرفع.

• الورق واللب: آلات الورق والكرتون التي تتطلب تحكمًا دقيقًا في الشد والسرعة.

• البلاستيك والبثقخطوط بثق وخلط البلاستيك:

• الصناعات الثقيلة العامة: ناقلات كبيرة، ومحطات اختبار، وأي تطبيق يتطلب تنظيمًا دقيقًا لسرعة وعزم دوران محرك التيار المستمر .

س1: ما هي الوظيفة الأساسية لـ 6RY1703-0AA00؟

A: إنها لوحة التحكم الرئيسية CUD1 (وحدة التحكم الرقمية 1) لمحرك التيار المستمر Siemens SIMOREG DC-MASTER 6RA70. تقوم بتنفيذ وظائف التحكم ذات الحلقة المغلقة للمحرك (تيار المحرك، السرعة، إضعاف المجال)، وتخزين مجموعة المعلمات الكاملة، وإدارة الاتصال مع الأنظمة الخارجية. .

س2: ما الفرق بين 6RY1703-0AA00 و 6RY1703-0AA01؟

A: 6RY1703-0AA00 هو رقم طلب السوق لـ إصدار L1 (C98043-A7001-L1)، الذي يدعم إصدارات البرامج 1.xx و2.xx، وهو متوافق مع محركات الأقراص 6RA70 في حالتي الإنتاج A1 وA2 6RY1703-0AA01 هو رقم الطلب الخاص بـ إصدار L2 (C98043-A7001-L2)، الذي يدعم إصدار البرنامج 3.xx ويستخدم في محركات الأقراص A3 اللاحقة في مرحلة الإنتاج هم غير قابلة للتبادل .

س3: هل لا يزال المنتج 6RY1703-0AA00 قيد الإنتاج؟

A: لا. هذا المنتج تم إيقاف إنتاجه من قبل شركة سيمنز اعتبارًا من 1 أغسطس 2007، ويصنف كقطعة غيار لصيانة الأنظمة القديمة تتوفر هذه المنتجات من خلال سوق المنتجات الفائضة أو المُجددة.

س4: هل يمكن استبدال لوحة L1 بلوحة C98043-A7001-L2؟

A: لا. صُممت لوحة L2 لمحركات أقراص A3 في حالة الإنتاج، وتتطلب إصدار البرنامج 3.xx. سيؤدي تثبيت جهاز L2 مع برنامج متوافق مع L1 في محرك أقراص A1/A2 إلى عدم التوافق، ولن يتم تهيئة محرك الأقراص بشكل صحيح. .

س5: ماذا يحدث إذا قمت باستبدال لوحة CUD1 بدون نسخة احتياطية للمعلمات؟

A: تُعد لوحة CUD1 اللوحة الوحيدة في 6RA70 التي تخزن معلمات محرك الأقراص إذا استبدلت القرص دون وجود نسخة احتياطية موثقة عبر برنامج DriveMonitor، فسيتطلب الأمر إعادة تشغيل كاملة: إعادة إدخال بيانات المحرك، والضبط التلقائي للمنظم، وإعادة تهيئة منافذ الإدخال/الإخراج، والتحقق من جميع إعدادات الحماية. قد يؤدي ذلك إلى توقف مطول عن العمل. .

س6: ماذا يشير إليه رمز الخطأ F063؟

A: يشير الخطأان F063 وF064 عند بدء التشغيل إلى وجود عطل في الذاكرة الداخلية لوحدة CUD1. ينشأ هذان العطلان من اللوحة نفسها. إذا استمر العطل بعد إعادة تشغيل الجهاز، فهذا يعني أن وحدة CUD1 قد تعطلت وتحتاج إلى استبدال. .
