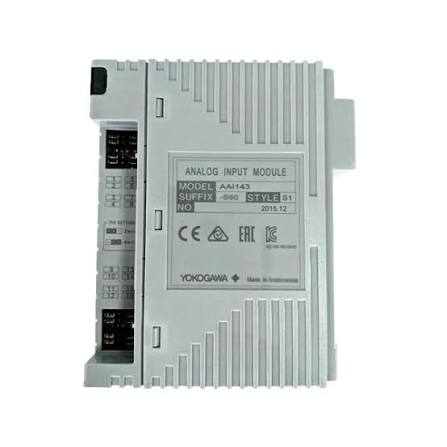

وحدة الإدخال التناظري Yokogawa AAI143-H50 S1

المعايير والميزات الرئيسية

الميزات والمزايا الأساسية

• عزل كامل بين القنواتالميزة الأبرز في هذه الوحدة هي عزل جلفاني كامل بين جميع قنوات الإدخال الـ 16 واللوحة الخلفية للنظامتُزيل هذه البنية تداخل الحلقة الأرضية وتمنع انتشار الأعطال بين الأجهزة الميدانية، مما يضمن سلامة الإشارة حتى في بيئات المصانع ذات الضوضاء الكهربائية العالية. .

• نظام تمرير الاتصالات الرقمية HART: ال -H50 يشمل التصنيف التكامل دعم بروتوكول HARTمما يتيح إمكانية التهيئة عن بُعد، وقراءة البيانات التشخيصية، والحصول على المتغيرات الثانوية من أجهزة الإرسال الذكية مباشرةً عبر محطة صيانة نظام التحكم الموزع (DCS). وهذا يلغي الحاجة إلى أجهزة الاتصال المحمولة أو أجهزة الإرسال المتعددة الخارجية. .

• كثافة عالية مع دعامة مرنة لجهاز الإرساليُوفر التصميم ذو الـ 16 قناة مساحة قيّمة في الخزانة، بينما كل قناة قابلة للتكوين بشكل مستقل لأجهزة الإرسال ثنائية الأسلاك أو رباعية الأسلاكتوفر الوحدة مصدر طاقة مدمجًا للأجهزة ثنائية الأسلاك، مما يبسط عملية توصيل الأسلاك في الموقع. .

• إمكانية التبديل السريع لضمان التوافر العاليالوحدة تدعم استبدال عبر الإنترنت بدون إيقاف تشغيل النظاممما يقلل من وقت التوقف أثناء الصيانة. ويمكن أيضًا إقرانه في تكوينات مزدوجة التكرارضمان استمرارية جمع البيانات دون انقطاع أثناء أعطال الأجهزة .

التطبيقات النموذجية

يُستخدم جهاز AAI143-H50 S1 على نطاق واسع في تطبيقات التحكم في العمليات الحرجة في الصناعات الثقيلة. :

• النفط والغازالتحكم في عمليات التكرير، ومراقبة خطوط الأنابيب، وأجهزة المنصات البحرية

• البتروكيماوياتمراقبة درجة حرارة المفاعل وضغطه وتدفقه

• توليد الطاقة: الحصول على معلمات الغلاية والتوربين

• المعالجة الكيميائيةتكامل أجهزة إرسال درجة الحموضة والتوصيل الكهربائي ومستوى السائل

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لـ AAI143-H50 S1؟
A: هي وحدة إدخال تناظرية معزولة ذات 16 قناة لنظام التحكم الموزع CENTUM VP/CS 3000. وتتمثل وظيفتها في استقبال إشارات 4-20 مللي أمبير من أجهزة الإرسال الميدانية، وتحويلها إلى بيانات رقمية، ودعم بروتوكول HART لإدارة الأجهزة الذكية. .

س2: ماذا يشير إليه رمز "-H50"؟
A: ال -H50 اللاحقة تشير إلى أن الوحدة النمطية تتضمن إمكانيات الاتصال الرقمي لشبكة هارت. ال -H00 يفتقر هذا الإصدار إلى دعم HART .

س3: ماذا يعني رمز "S1"؟
A: ال S1 يشير إلى مجموعة مُجمّعة من المصنع حيث الوحدة و محول واجهة كابل ATK4A-00 KS يتم تجميعها مسبقًا واختبارها لضمان توصيل لوحة طرفية AEA4D عالية الكثافة .

س4: هل يمكن توصيل كل من أجهزة الإرسال ذات السلكين وأجهزة الإرسال ذات الأربعة أسلاك؟
A: نعم. يمكن أن تكون كل قناة مُهيأة بشكل مستقل وحدة إرسال ثنائية أو رباعية الأسلاك باستخدام إعدادات الدبابيس. توفر الوحدة مصدر طاقة مدمج للأجهزة ثنائية الأسلاك. .

س5: ما هي الدقة والوضوح؟
A: الدقة هي ±16 ميكرو أمبير (حوالي ±0.1% من النطاق الكامل) مع دقة تحويل تناظري/رقمي 16 بت .

س6: هل تدعم الوحدة النمطية خاصية التكرار؟
A: نعم. يمكن إقرانه في تكوين مزدوج التكرارضمان استمرارية جمع البيانات دون انقطاع أثناء أعطال الأجهزة .

س7: هل الوحدة مناسبة للتطبيقات الآمنة جوهريًا؟
A: ليس بشكل مباشر. الوحدة نفسها غير آمنة بطبيعتها. بالنسبة للمنشآت في المناطق الخطرة، يلزم وجود حواجز عزل خارجيةلا يُسمح باستخدام حواجز زينر .

س8: ما هي الأبعاد المادية والوزن؟
A: وحدة القياس 107.5 × 32.8 × 130 مم ويزن 0.3 كجم .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ AAI143-H50 S1 جزءًا من عائلة وحدات الإدخال التناظري FIO من شركة Yokogawa. فيما يلي نماذج ومكونات ذات صلة:

اختيار النموذج المناسب

• لدمج الأجهزة الذكية بتقنية HART: ال AAI143-H50 S1 يُعد هذا الخيار الأمثل، حيث يوفر إمكانية تمرير بروتوكول HART للتكوين والتشخيص عن بُعد .

• للمدخلات التناظرية القياسية بدون HART: ال AAI143-H00 S1 يوفر نفس الوظائف الأساسية بتكلفة أقل .

• لمتطلبات الإخراج التناظريضع في اعتبارك AAI543-H50 لإخراج 16 قناة بتيار 4-20 مللي أمبير مع دعم HART .
