ال فلوك 424D هو جهاز قياس مسافة ليزري احترافي مصمم لقياس المسافات على الفور حتى 100 متر (330 قدم) مع تشغيل بنقرة زر واحدة.
رقم الصنف :
Fluke 424Dالطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Hungaryميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | حظ |
| نموذج | 424D |
| نوع المنتج | مقياس المسافة بالليزر |
| نطاق القياس | 100 متر / 330 قدم (عند لوحة هدف لايكا GZM26)؛ المدى النموذجي 80 متر / 260 قدم |
| قياس الدقة | ±1.0 مم (نموذجي)؛ ±2.0 مم (كحد أقصى) |
| أصغر وحدة معروضة | 1 مم / 1/16 بوصة |
| فئة الليزر | الفئة الثانية، 635 نانومتر، <1 ميلي واط |
| مستشعر الميل | مستشعر ميل بزاوية 180 درجة؛ دقة القياس ±0.2 درجة |
| بوصلة | توفر البوصلة المدمجة اتجاهًا لقياس المسافة |
| عرض | شاشة LCD بإضاءة خلفية مكونة من 4 أسطر |
| ذاكرة | يخزن آخر 20 قياسًا |
| فئة الحماية | IP54 (مقاوم للغبار ورذاذ الماء) |
| نوع البطارية | 2 × AAA 1.5 فولت (NEDA 24A / IEC LR03) |
| عمر البطارية | إمكانية إجراء ما يصل إلى 5000 قياس مع خاصية الإيقاف التلقائي |
| إيقاف تشغيل الليزر التلقائي | بعد 90 ثانية |
| إيقاف التشغيل التلقائي | بعد 180 ثانية |
| درجة حرارة التشغيل | من -10 درجة مئوية إلى +50 درجة مئوية (من 14 درجة فهرنهايت إلى +122 درجة فهرنهايت) |
| درجة حرارة التخزين | من -25 درجة مئوية إلى +70 درجة مئوية (من -13 درجة فهرنهايت إلى +158 درجة فهرنهايت) |
| الأبعاد (الارتفاع × العرض × العمق) | 127 مم × 56 مم × 33 مم |
| الوزن (مع البطاريات) | 158 غرام |
| دورة المعايرة | الميل والبوصلة |
| ضمان | 3 سنوات |

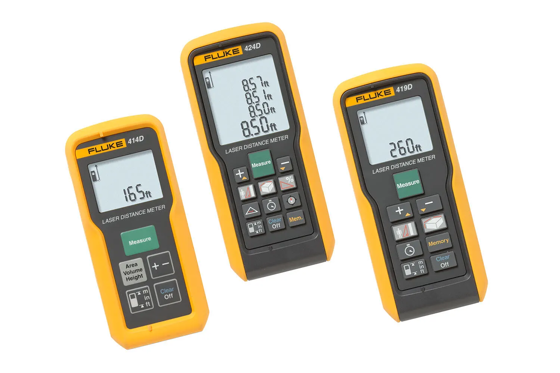

| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| فلوك 414D | مدى 50 مترًا، دقة ±2.0 مم، وظائف أساسية | قياس المسافة للمبتدئين |
| فلوك 419D | مدى يصل إلى 80 مترًا، دقة ±1.0 مم، شاشة بإضاءة خلفية، وضع الحامل الثلاثي | تطبيقات احترافية متوسطة المدى |
| فلوك 417 دي | مدى يصل إلى 40 مترًا، ودقة ±2.0 مم، وشاشة عرض مضاءة من سطرين | خيار صغير الحجم واقتصادي |
| فلوك 424D (هذا النموذج) | مدى 100 متر، دقة ±1.0 مم، بوصلة، مستشعر ميل 180 درجة | تطبيقات مهنية متقدمة |
س1: ما هي أقصى مسافة قياس لجهاز فلوك 424D؟
يصل قياس 424D إلى 100 متر (330 قدم) عند استخدام لوحة هدف لايكا (GZM26). في الظروف العادية، يكون المدى تقريبًا 80 متراً (260 قدماً)وحتى في الظروف غير المواتية (إضاءة خلفية عالية)، لا يزال بإمكانها قياس ما يصل إلى 60 متراً (195 قدماً) .
س2: ما الذي يميز جهاز فلوك 424D عن جهاز فلوك 419D؟
الاختلافات الرئيسية هي:
نطاق القياس: 424D لديه 100 متر مقابل 419D 80 متر
بوصلة: يشتمل الطراز 424D على بوصلة مدمجة لتحديد الاتجاه؛ بينما لا يشتمل الطراز 419D على ذلك.
مستشعر الميليتميز الطراز 424D بـ مستشعر ميل بزاوية 180 درجة لضبط مستوى السطح وتتبع الارتفاع؛ لا يحتوي الطراز 419D على هذه الميزة.
س3: ما مدى دقة جهاز فلوك 424D؟
يقدم 424D تفاوت القياس النموذجي ±1.0 مم و أقصى تفاوت مسموح به ±2.0 مم بالنسبة لقياس الميل، فإن التفاوت هو ±0.2° لكل من شعاع الليزر والهيكل.
س4: ما هو الغرض من وظيفة "المراقبة"؟
ال وظيفة المراقبة يساعدك هذا الجهاز على تحديد أطوال محددة ومقاسة، وهو مفيد لمهام مثل بناء إطارات خشبية أو تحديد مسافات متساوية. يمكن لجهاز 424D تخزين قيمتين مختلفتين لتحديد المسافات.
