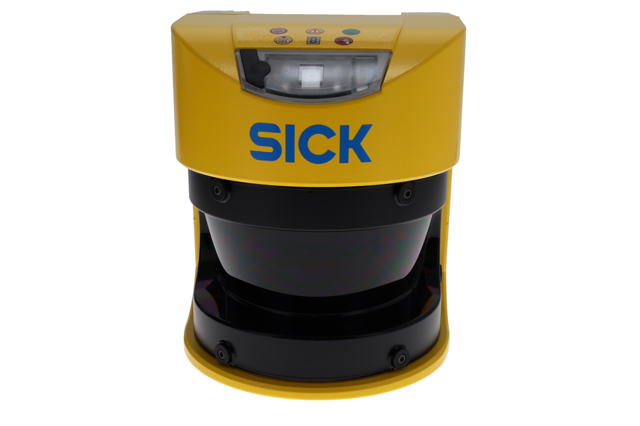

ال SICK S30A-4011BA (رقم القطعة 1028934) هو ماسح ضوئي ليزري للسلامة من معيار S3000 عائلة منتجات مصممة لتوفير حماية موثوقة للمناطق الخطرة ونقاط الوصول والمركبات الموجهة آلياً (AGVs) في البيئات الصناعية.
رقم الصنف :
S30A-4011BAالطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | مريض |
| نموذج | S30A-4011BA |
| رقم القطعة | 1028934 |
| عائلة المنتجات | معيار S3000 |
| نوع المنتج | ماسح ليزري للسلامة (مستشعر بدون قابس نظام) |
| طلب | داخلي |
| نطاق ميدان الحماية | 4 أمتار |
| نطاق حقل التحذير | 49 مترًا (20 مترًا عند انعكاسية 20٪) |
| نطاق قياس المسافة | 49 مترًا |
| زاوية المسح | 190 درجة |
| عدد الحقول | 4 |
| عدد مجموعات الحقول | 1 |
| الدقة (قابلة للتكوين) | 30 مم، 40 مم، 50 مم، 70 مم، 150 مم |
| الدقة الزاوية | 0.5 درجة، 0.25 درجة (حسب المدى والدقة) |
| زمن الاستجابة | 60 مللي ثانية |
| مكمل الحماية الميدانية | 100 مم |
| عدد العينات المتعددة | من 2 إلى 16 (قابلة للتكوين) |
| جهد التغذية | من 16.8 فولت تيار مستمر إلى 28.8 فولت تيار مستمر (24 فولت تيار مستمر اسمي) |
| الاستهلاك الحالي | 0.8 أمبير (بدون حمل خرج)؛ 2.3 أمبير (مع أقصى حمل خرج) |
| مخرجات السلامة (OSSDs) | 2 × 500 مللي أمبير |
| مخرجات حقل التحذير | 3 × 100 مللي أمبير |
| مستوى سلامة النظام | SIL2 (IEC 61508)، SILCL2 (EN 62061) |
| فئة | الفئة 3 (EN ISO 13849) |
| مستوى الأداء | PL d (EN ISO 13849) |
| PFHd | 8.0 × 10⁻⁸ |
| تصنيف الغلاف | IP65 (EN 60529) |
| مواد البناء | الألمنيوم المصبوب |
| الأبعاد (العرض × الارتفاع × العمق) | 155 مم × 185 مم × 160 مم |
| وزن | 3.3 كجم |
| درجة حرارة التشغيل | من -10 درجة مئوية إلى +50 درجة مئوية |
| بلد المنشأ | ألمانيا |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| S30A-4011BA (1028934) (هذا الطراز) | معيار S3000، نطاق حماية 4 أمتار، زاوية مسح 190 درجة | الحماية القياسية للمناطق الخطرة ومداخلها |
| S30A-6011BA (1023546) | معيار S3000، نطاق حماية 5.5 متر، زاوية مسح 190 درجة | حماية متوسطة المدى |
| S30A-7011BA (1023890) | معيار S3000، نطاق حماية 7 أمتار، زاوية مسح 190 درجة | حماية بعيدة المدى |
| S30A-4111CL (1052591) | S3000 PN، مدى 4 أمتار، واجهة PROFINET IO | تطبيقات السلامة الشبكية |
| S3000 المتقدم | 4 مجموعات حقول قابلة للتبديل، 4 حقول حماية/تحذير | تطبيقات معقدة ذات مناطق متعددة |
| S3000 الاحترافي | 8 مجموعات حقول قابلة للتبديل، 8 حقول حماية/تحذير | تطبيقات السلامة عالية المرونة |
| microScan3 Core IO 4M | المنتج الجديد – نطاق 4 أمتار، تقنية safeHDDM | بديل موصى به للتركيبات الجديدة |
| microScan3 Pro EFI 4M | المنتج اللاحق المزود بواجهة EFI | خليفة متطور مزود باتصال آمن بين الأجهزة |
س1: ما هي الوظيفة الأساسية لـ S30A-4011BA؟
هو ماسح ضوئي ليزري للسلامة يستخدم أشعة ليزرية تعمل بالأشعة تحت الحمراء لمسح منطقة بزاوية 190 درجة، ويكشف الأجسام أو الأشخاص الذين يدخلون مجاله الواقي. عند اكتشاف جسم ما، يرسل الماسح إشارة عبر مخارج OSSD الخاصة به لإيقاف الآلات الخطرة، مما يحمي الأفراد والمعدات.
س2: ما هي شهادات السلامة الخاصة بهذا الطراز؟
تم اعتماد S30A-4011BA وفقًا للنوع 3 (IEC 61496)، وSIL2 (IEC 61508)، وSILCL2 (EN 62061)، والفئة 3 (EN ISO 13849)، ومستوى الأداء PL d.
س3: هل يمكن استخدام هذا النموذج في التطبيقات الرأسية؟
نعم. معيار S3000 معتمد للاستخدام في التطبيقات الأفقية (حماية المناطق الخطرة) والرأسية (حماية الوصول). تتيح وظيفة "تحديد المحيط كمرجع" التشغيل الموثوق في الوضع الرأسي.
س4: ما الفرق بين طراز S3000 القياسي وطراز Advanced/Professional؟
يحتوي الطراز القياسي على مجموعة حقول واحدة (بإجمالي 4 حقول) وهو الحل الأمثل من حيث التكلفة للتطبيقات البسيطة. يدعم الطراز المتقدم 4 مجموعات حقول قابلة للتبديل، بينما يدعم الطراز الاحترافي 8 مجموعات حقول قابلة للتبديل، مما يجعلها مناسبة للتطبيقات الأكثر تعقيدًا التي تتطلب مناطق مراقبة متعددة.
س5: هل لا يزال المنتج S30A-4011BA متوفرًا أم تم استبداله؟
أعلنت شركة SICK عن تغيير في الجيل: سيتم استبدال سلسلة S3000 بجهاز المسح الليزري الآمن microScan3. يوفر microScan3 تقنية المسح safeHDDM®، وزاوية مسح تبلغ 275 درجة، ومقاومة محسّنة للضوء المحيط والغبار. يُنصح باستخدام microScan3 للتركيبات الجديدة؛ ومع ذلك، لا يزال جهاز S30A-4011BA متاحًا من خلال موردي قطع الغيار للتركيبات القائمة.
