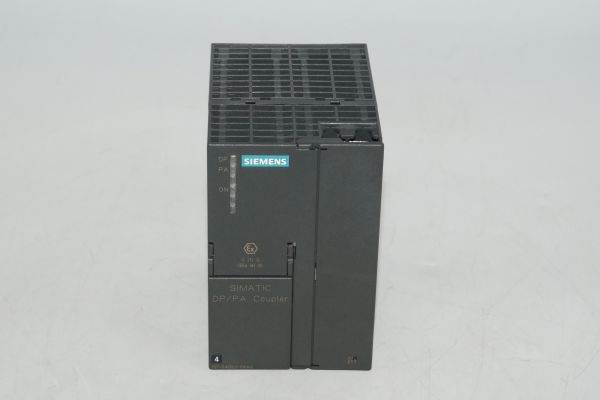

ال سيمنز 6ES7157-0AD82-0XA0 هو موصل DP/PA Ex [ia] (FDC157 Ex) من عائلة وحدات الإدخال/الإخراج الموزعة SIMATIC DP، المصممة لربط أجهزة PROFIBUS PA الميدانية بشبكة PROFIBUS DP في المناطق الخطرة. تتيح هذه الوحدة التكامل المباشر لأجهزة PA الآمنة جوهريًا (حتى المنطقة 0/1/2) دون الحاجة إلى تكوين رابط DP/PA منفصل.
رقم الصنف :
6ES7157-0AD82-0XA0الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Germanyميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | سيمنز |
| نموذج | 6ES7157-0AD82-0XA0 |
| عائلة المنتجات | SIMATIC DP، الإدخال/الإخراج الموزع |
| نوع المنتج | موصل DP/PA Ex [ia] (FDC157 Ex) |
| وظيفة | واجهة جهاز ميداني بين PROFIBUS DP و PROFIBUS PA |
| واجهة PROFIBUS DP | منفذ Sub-D ذو 9 دبابيس، بحد أقصى 45.45 كيلوبت/ثانية |
| واجهة PROFIBUS PA | سرعة قصوى تبلغ 31.25 كيلوبت/ثانية، متوافقة مع معيار IEC 61158-2 |
| أجهزة ماكس باسكال | 31 لكل قطاع |
| تيار خرج مكبر الطاقة | الحد الأقصى 110 مللي أمبير |
| جهد التغذية | 24 فولت تيار مستمر (20.4 - 28.8 فولت) |
| استهلاك التيار | الحد الأقصى 400 مللي أمبير |
| انقطاع التيار الكهربائي | نموذجي 7 واط |
| الحماية من الانفجار | على سبيل المثال [ia] IIC؛ يو ماكس. 15 فولت، أيو كحد أقصى. 247 مللي أمبير، بو كحد أقصى. 1.95 واط |
| العزل الجلفاني | بين DP/PA وجميع الدوائر الأخرى: نعم |
| جهد اختبار العزل | 500 فولت تيار متردد |
| فئة الحماية | IP20 |
| درجة حرارة التشغيل | من -25 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +70 درجة مئوية |
| رطوبة | الحد الأقصى 95% |
| الأبعاد (العرض × الارتفاع × العمق) | 80 × 125 × 130 مم |
| وزن | حوالي 550 غرام |
| مصابيح LED التشخيصية | نشاط ناقل DP (أصفر)، نشاط ناقل PA (أصفر)، مصدر طاقة 24 فولت يعمل بشكل صحيح (أخضر) |
| حالة دورة الحياة | نشط (PM300) - تاريخ بدء التخلص التدريجي المخطط له: أكتوبر 2027 |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 6ES7157-0AD82-0XA0 (هذا النموذج) | موصل DP/PA Ex [ia]، 110 مللي أمبير، آمن جوهريًا | دمج أجهزة الإذاعة العامة في المناطق الخطرة |
| 6ES7157-0AC85-0XA0 | موصل DP/PA FDC157-0، إصدار غير مقاوم للانفجار | دمج أجهزة الصوت العامة في المناطق غير الخطرة |
| 6ES7157-0AD81-0XA0 | المنتج السابق Ex [ia] (تم إلغاء المنتج) | منشآت المناطق الخطرة القديمة |
| 6ES7153-2BA82-0XB0 | وحدة واجهة IM 153-2 HF لوصلة DP/PA | شبكة DP كاملة السرعة مع عزل قطاع PA |
| 6ES7195-7HG80-0XA0 | وحدة ناقل البيانات BMFDC/FDC (احتياطية) | تكوينات اقتران DP/PA زائدة |
| 6ES7195-7HF80-0XA0 | وحدة ناقل البيانات BM DP/PA | قاعدة تثبيت الوصلة القياسية |
س1: ما الفرق بين موصل DP/PA ووصلة DP/PA؟
A موصل DP/PA (مثل 6ES7157-0AD82-0XA0) يربط أجهزة الصوت مباشرة إلى شبكة DP، ولكن هذا يتطلب تقليل سرعة شبكة DP بأكملها إلى 45.45 كيلوبت/ثانيةأ. رابط DP/PA يستخدم وحدة واجهة IM 153-2 مع ما يصل إلى 5 موصلات، مما يسمح لشبكة DP بالعمل بكامل سرعتها (حتى 12 ميجابت في الثانية) بينما تتعامل الموصلات مع اتصالات PA بشكل مستقل .
س2: ما هي المناطق الخطرة التي يناسبها هذا الموصل؟
6ES7157-0AD82-0XA0 هو إصدار Ex [ia] مزود بحماية أمان داخلية. وهو مناسب لتوصيل أجهزة الصوت العامة في المنطقة 0، والمنطقة 1، والمنطقة 2 المناطق الخطرة. يتم تركيب الموصل نفسه في المنطقة 2، بينما يمكن أن يمتد جزء PA الآمن جوهريًا إلى المنطقة 0/1 .
س3: كم عدد أجهزة المجال PA التي يمكن توصيلها بهذا الموصل؟
يدعم الموصل ما يصل إلى 31 جهازًا ميدانيًا من أجهزة PA لكل جزء. الحد الأقصى لتيار الخرج لأجهزة مكبر الطاقة هو 110 مللي أمبير، مما يحد من عدد الأجهزة بناءً على استهلاكها الفردي للتيار الكهربائي .
س4: ما هو البرنامج المطلوب لتكوين هذا الموصل؟
يتم تكوين الموصل باستخدام الخطوة 7 الإصدار 5.3 SP3 و HSP0095 أو أعلى، SIMATIC PCS 7 V7.0 وأعلى من ذلك، أو PCS neo V3.1 وما فوق. بالنسبة للتكوينات الجديدة، الخطوة 7 الإصدار 5.5 SP4 وHSP253 أو أعلى يُنصح به.
