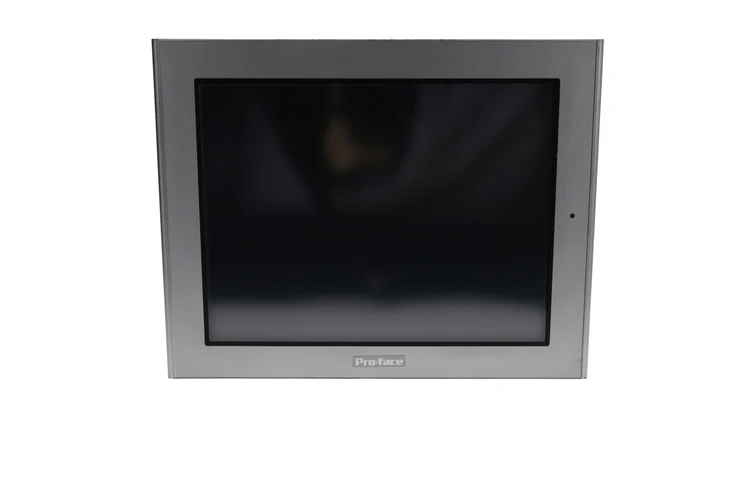

ال برو-فيس AGP3500-T1-D24 هي واجهة بين الإنسان والآلة (HMI) مقاس 10.4 بوصة من سلسلة GP3000، مصممة لتطبيقات الأتمتة الصناعية.تشتهر سلسلة GP3000 بأدائها العالي وموثوقيتها، ويتضمن هذا الطراز خيارات اتصال متعددة الاستخدامات بما في ذلك التسلسلي (RS-232C/422/485) والإيثرنت وUSB وفتحة بطاقة CF.
رقم الصنف :
AGP3500-T1-D24الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Chinaميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
5kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | برو-فيس (شنايدر إلكتريك) |
| نموذج | AGP3500-T1-D24 |
| عائلة المنتجات | سلسلة GP3000 |
| نوع المنتج | لوحة اللمس HMI |
| حجم الشاشة | 10.4 بوصة (قطريًا) |
| نوع العرض | شاشة TFT ملونة LCD |
| دقة | 640 × 480 بكسل (VGA) |
| ألوان العرض | 65,536 لونًا (بدون وميض) / 16,384 لونًا (مع وميض) |
| إضاءة خلفية | CCFL (عمر النصف النموذجي 50000 ساعة) |
| لوحة اللمس | فيلم مقاوم (تناظري)، دقة 1024 × 1024 |
| ذاكرة التطبيق | ذاكرة فلاش قابلة للمسح والبرمجة (EPROM) بسعة 16 ميجابايت |
| ذاكرة النسخ الاحتياطي للبيانات | ذاكرة SRAM سعة 320 كيلوبايت (مدعومة ببطارية) |
| مزود الطاقة | 24 فولت تيار مستمر (من 19.2 إلى 28.8 فولت) |
| الاستهلاك الحالي | التيار النموذجي: 1.3 أمبير، التيار الأقصى: 1.8 أمبير |
| واجهة التسلسل (COM1) | قابس D-Sub ذو 9 دبابيس، RS-232C/422/485 (قابل للتبديل عبر البرنامج) |
| واجهة تسلسلية (COM2) | مقبس D-Sub ذو 9 دبابيس، RS-422/485 |
| واجهة إيثرنت | 10BASE-T / 100BASE-TX |
| منافذ USB | 2 × USB من النوع A |
| فتحة بطاقة CF | نعم (واجهة بطاقة CF) |
| واجهة التوسعة | واجهة وحدة التوسعة / وحدة الجهاز الظاهري متاحة |
| المدخلات/المخرجات المساعدة | إعادة ضبط خارجية، مخرج إنذار، مخرج جرس |
| أبعاد فتحة اللوحة (العرض × الارتفاع) | 259 × 201 مم |
| الأبعاد الخارجية (العرض × الارتفاع × العمق) | 272.5 × 214.5 × 57 مم |
| وزن | حوالي 1.25 - 2.27 كجم (يختلف حسب المصدر) |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +50 درجة مئوية |
| درجة حرارة التخزين | من -20 درجة مئوية إلى +60 درجة مئوية |
| حماية أمامية | IP65 (NEMA 4، 12) |
| برنامج التكوين | GP-Pro EX |
| حالة دورة الحياة | منتج متوقف / منتج قديم – تم استبدالها بسلسلة SP5000 |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| AGP3500-T1-AF | نفس مواصفات AGP3500-T1-D24 ولكن مع مصدر طاقة تيار متردد (بدلاً من العاصمة واشنطن) | التطبيقات التي تتوفر فيها طاقة التيار المتردد |
| AGP3500-T1-D24-M | نفس طراز التيار المستمر مع طلاء متطابق من أجل تعزيز حماية البيئة | البيئات الرطبة أو المتربة أو المسببة للتآكل |
| AGP3500-T1-D24-FN1M | نموذج التيار المستمر مع اتصالات شبكة فليكس يدعم | تطبيقات تكامل FLEXNETWORK |
| AGP3500-T1-D24-CA1M | نموذج التيار المستمر مع وحدة CANopen الرئيسية يدعم | تطبيقات شبكة CANopen |
| SP-5500TP + SP-5B00 | الاستبدال الموصى به لـ AGP3500-T1-D24 (شاشة عرض ممتازة + صندوق قياسي) | ترحيل وتحديث نظام GP3000 القديم |
| AGP3550-T1-D24 | طراز 10.4 بوصة مع تحسينات مدخل فيديو/صوت القدرات | التطبيقات التي تتطلب إدخال/إخراج الفيديو أو الصوت |
1: ما هو البرنامج المطلوب لبرمجة واجهة المستخدم الرسومية هذه؟
تم تكوين AGP3500-T1-D24 باستخدام GP-Pro EX برمجةيمكن نقل المشاريع التي تم إنشاؤها لهذا الطراز إلى أجهزة سلسلة SP5000 الأحدث عند استبدال الأجهزة.
2: ما الفرق بين AGP3500-T1-D24 و AGP3500-T1-AF؟
ال -D24 اللاحقة تشير إلى مصدر طاقة 24 فولت تيار مستمربينما -AF اللاحقة تشير إلى مصدر طاقة تيار متردد (عادةً 100-240 فولت تيار متردد). تختلف المواصفات الكهربائية وطرق التوصيل بين هذين النوعين..
3: ما هي أنماط الأعطال الشائعة لهذه اللوحة؟
مشكلتان شائعتان: (1) تقادم الإضاءة الخلفية بتقنية CCFL – يخفت ضوء مصباح الفلورسنت ذو الكاثود البارد أو يتعطل بمرور الوقت (يبلغ عمره النصفي النموذجي 50000 ساعة عند درجة حرارة 25 درجة مئوية).(2) تدهور شاشة اللمس المقاومة قد تظهر مناطق ميتة أو انحراف في لوحة اللمس التناظرية المقاومة بعد الاستخدام المطول. تتوفر لوحات اللمس البديلة من موردين خارجيين.
4: ما هي خيارات الترحيل الموصى بها لاستبدال واجهة المستخدم الرسومية هذه؟
توصي برو-فيس بـ سلسلة SP5000 كمسار للهجرة. التكوين المحدد هو:
SP-5500TP (شاشة عرض مميزة) + SP-5B00 (صندوق قياسي) للبدائل القياسية
قد تكون هناك حاجة إلى وحدات اتصال إضافية لمتغيرات FLEXNETWORK (PFXZCHEUFN1) أو CANopen (PFXZCHEUCAM1).
