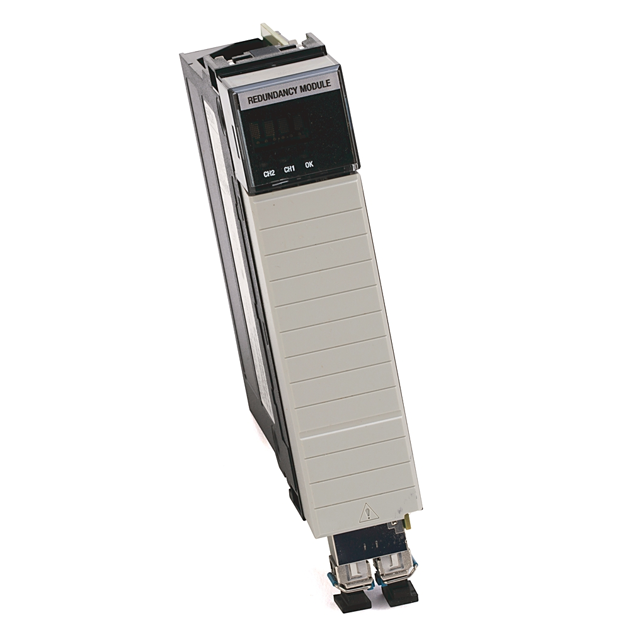

The Allen-Bradley 1756-RM2 is an Enhanced Redundancy Module for the ControlLogix platform, designed to support fully redundant controller architectures without additional programming.
رقم الصنف :
1756-RM2الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
5kg| Specification | Description |
|---|---|
| Manufacturer | Rockwell Automation (Allen-Bradley) |
| Model | 1756-RM2 |
| Product Family | ControlLogix Redundancy |
| Product Type | Enhanced Redundancy Module |
| Function | Redundant controller synchronization and switchover |
| Transmission Speed | 1 Gbps fiber optic |
| Number of Channels | 2 (fiber optic in/out) |
| Display | 4-character alphanumeric display |
| Current Draw (5.1V DC) | 1.16 A |
| Current Draw (24V DC) | 3.4 mA |
| Power Dissipation | 6 W max |
| Thermal Dissipation | 21 BTU/hr |
| Module Location | Any slot in chassis |
| Slot Width | 1 slot |
| Enclosure Type | Open style |
| Operating Temperature | 0°C to +60°C |
| Certifications | CCC, CE, CSA, CUL, KC, Marine, NRTL, RCM, UL |
| Weight | Approx. 0.28 kg (0.63 lbs) |
| Model | Description | Typical Application |
|---|---|---|
| 1756-RM2 (this model) | Enhanced Redundancy Module, 1 Gbps fiber optic | Standard ControlLogix redundancy applications |
| 1756-RM2XT | Extreme environment version | Harsh industrial environments |
| 1756-RM | Legacy redundancy module (not compatible with 1756-RM2) | Legacy ControlLogix systems |
| 1756-RMC1 | Redundancy module cable (1 meter) | Short-distance redundant chassis connections |
| 1756-RMC3 | Redundancy module cable (3 meters) | Standard redundant chassis connections |
| 1756-RMC10 | Redundancy module cable (10 meters) | Long-distance redundant chassis connections |
| 1756-L71 / L72 / L73 | ControlLogix 5570 series controllers | Companion processors for redundant pairs |
| 1756-EN2T / EN2TR | EtherNet/IP communication modules | Redundant network communication |
Q1: What is the primary function of the 1756-RM2?
The 1756-RM2 is an Enhanced Redundancy Module that supports fully redundant controller architectures. It automatically cross-loads programs from the primary to the secondary controller, maintains synchronization through continuous data exchange, and ensures automatic switchover if the primary controller fails.
Q2: How many 1756-RM2 modules are required for a redundant system?
Two modules are required per system — one in the primary chassis and one in the secondary chassis. The modules communicate via fiber optic cables (1756-RMC1, RMC3, or RMC10).
Q3: Can the 1756-RM2 be used with the legacy 1756-RM module?
No. The 1756-RM2 does not communicate with the 1756-RM. When upgrading an existing system, both the primary and secondary chassis must use 1756-RM2 modules. The 1756-RM2 is also not compatible with 1756-RM/A, 1756-RM/B, or 1756-RMXT modules.
Q4: What controllers are compatible with the 1756-RM2?
The 1756-RM2 is compatible with 1756-L6x and 1756-L7x series controllers (including L71, L72, L73, L74, L75). Enhanced redundancy systems require firmware version 19.053 or higher for L7x controllers, or 16.057/16.081/19.052 or higher for L6x controllers.
Q5: What are common causes of "Redundancy Disqualified" errors with the 1756-RM2?
Common causes include:
Firmware version mismatch between primary and secondary controllers or communication modules
Network issues — the EN2T/EN2TR modules in both chassis must be on the same subnet and able to communicate (event log message: "Partner not on same link")
Loose module connections — check processor and communication module seating in the backplane
Incorrect firmware — ensure redundant firmware is properly flashed to the 1756-RM2 modules
