وحدة إخراج تناظرية معزولة جديدة من ألين برادلي 1756-OF8IH

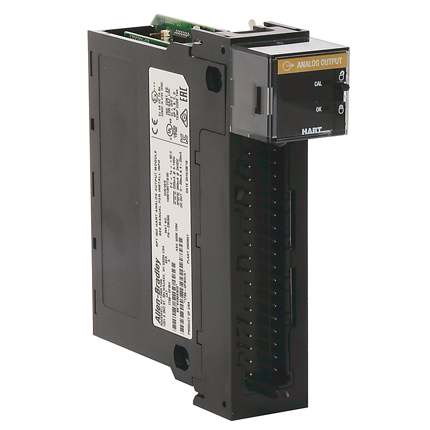

ال ألين برادلي 1756-OF8IH هو وحدة إخراج تناظرية معزولة ذات 8 قنوات لمنصة ControlLogix، والتي تتميز إمكانية الاتصال عبر بروتوكول HART على كل قناة.توفر هذه الوحدة مخرجات تيار دقيقة تتراوح من 4 إلى 20 مللي أمبير للتحكم في الصمامات وأجهزة تحديد المواقع وغيرها من الأجهزة الميدانية في تطبيقات أتمتة العمليات.

رقم الصنف :
1756-OF8IH
الطلب (الحد الأدنى للكمية) :
1 Piece
قسط :
EXW
منشأ المنتج :
USA/Mexico
ميناء الشحن :
Wuhan
مهلة :
3~5 days
وزن :
5kg

تفاصيل المنتج

مواصفة	وصف
الشركة المصنعة	روكويل أوتوميشن (ألين برادلي)
نموذج	1756-OF8IH
عائلة المنتجات	وحدة الإدخال/الإخراج التناظرية ControlLogix HART
نوع المنتج	وحدة إخراج تناظرية معزولة مزودة ببروتوكول HART
قنوات الإخراج	8 مخارج تفاضلية معزولة
إشارة الخرج	4-20 مللي أمبير (يدعم أيضًا 0-20 مللي أمبير)
دقة	15 بت عبر 24 مللي أمبير (732 نانو أمبير لكل بت)
هارت للاتصالات	مودم HART واحد لكل قناة
دقة معايرة	0.15% عند 4-20 مللي أمبير، 25 درجة مئوية
قدرة القيادة	50-750 أوم مع قدرة على تحمل قصر الدائرة
جهد العزل	250 فولت مستمر (معزز، مخرجات إلى اللوحة الخلفية؛ أساسي، مخرج إلى مخرج)
حماية من قصر الدائرة في المخرج	يتم تحديد التيار إلكترونيًا إلى ≤21 مللي أمبير دون حدوث أي تلف
حماية من زيادة الجهد	±24 فولت تيار مستمر
تنسيق البيانات	معيار IEEE للنقطة العائمة 32 بت
تيار اللوحة الخلفية	220 مللي أمبير عند 5.1 فولت تيار مستمر؛ 360 مللي أمبير عند 24 فولت تيار مستمر
تبديد الطاقة	6.5 واط كحد أقصى
درجة حرارة التشغيل	من 0 درجة مئوية إلى +60 درجة مئوية
الشهادات	CE، CUL، KC، RCM، UL
بلد المنشأ	المكسيك
حالة دورة الحياة	نشيط

توصيات بشأن نماذج المنتجات ذات الصلة

نموذج	وصف	التطبيق النموذجي
1756-OF8IH (هذا النموذج)	مخرج تناظري معزول بثمانية قنوات مع بروتوكول HART	التحكم في العمليات باستخدام أجهزة HART الميدانية
1756-OF8H	مخرج تناظري غير معزول ذو 8 قنوات مع HART	تطبيقات HART القياسية
1756-IF8IH	مدخل تناظري معزول بثمانية قنوات مع HART	المدخل المقابل لحلقات التحكم في HART
1756-IF8H	مدخل تناظري غير معزول ذو 8 قنوات مع HART	تطبيقات إدخال HART القياسية
1794-OF8IH	إصدار FLEX I/O، مخرج معزول بـ 8 قنوات مع HART	تطبيقات الإدخال/الإخراج الموزعة
5094-OF8IH	إصدار FLEX 5000، مخرج 8 قنوات مع HART	منصة إدخال/إخراج موزعة حديثة
1756-TBCH	كتلة طرفية قابلة للإزالة (من النوع اللولبي)	كتلة طرفية مطلوبة للتوصيل
1756-TBS6H	كتلة طرفية قابلة للإزالة (من النوع الزنبركي)	خيار كتلة طرفية بديلة

الدفع والتسليم

الأسئلة الشائعة

س1: ما هي الوظيفة الأساسية لـ 1756-OF8IH؟

1756-OF8IH هو وحدة إخراج تناظرية معزولة ذات 8 قنوات مزود بإمكانية اتصال HART. يوفر مخرجات تيار دقيقة تتراوح بين 4 و20 مللي أمبير للتحكم في الأجهزة الميدانية مثل الصمامات والمحددات والمشغلات، مع تمكين اتصال HART الرقمي لتكوين الجهاز وتشخيصه..

س2: ما هي نطاقات إشارة الخرج التي يدعمها هذا الموديول؟

الوحدة تدعم 0-20 مللي أمبير و 4-20 مللي أمبير نطاقات الإخراجيمكن ضبط نطاق الإخراج عبر علامات تكوين الوحدة (RangeType: 1 = 0–20 مللي أمبير؛ 2 = 4–20 مللي أمبير).

س3: ما هي دقة ووضوح جهاز 1756-OF8IH؟

تقدم الوحدة دقة 15 بت عبر 24 مللي أمبير (732 نانو أمبير لكل بت)الدقة المعايرة هي 0.15% عند 4-20 مللي أمبير، 25 درجة مئوية.

س4: ما هي قدرة التحميل لهذه الوحدة؟

يمكن للوحدة تشغيل الأحمال من من 50 إلى 750 أوم مع قدرة على تحمل قصر الدائرةتحد حماية الدائرة القصيرة في المخرج إلكترونيًا من التيار إلى ≤21 مللي أمبير دون حدوث أي ضرر..

س5: هل يدعم جهاز 1756-OF8IH اتصال HART على جميع القنوات؟

نعم. لكل قناة من القنوات الثماني خصائصها الخاصة مودم هارت مخصصمما يتيح اتصال HART المتزامن على جميع القنواتوهذا يسمح بتكوين ومعايرة وتشخيص أجهزة الحقل الذكية دون الحاجة إلى أجهزة إرسال متعددة إضافية.
