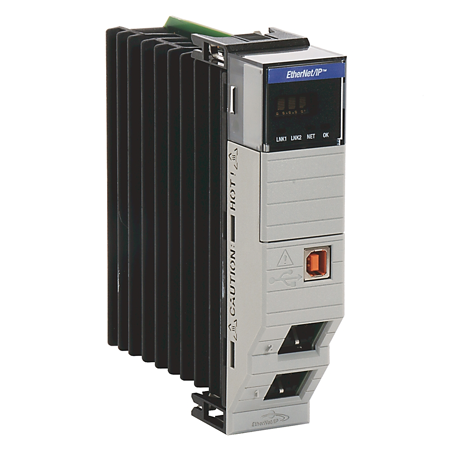

The Allen-Bradley 1756-EN2TR is a dual-port EtherNet/IP communication module for the ControlLogix platform, designed to support Device Level Ring (DLR) topology for single-fault tolerant networks.
رقم الصنف :
1756-EN2TRالطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
5kg| Specification | Description |
|---|---|
| Manufacturer | Rockwell Automation (Allen-Bradley) |
| Model | 1756-EN2TR |
| Product Family | ControlLogix EtherNet/IP |
| Product Type | Dual-Port EtherNet/IP Communication Module |
| Ethernet Ports | 2 x Copper RJ45 (10/100 Mbps) |
| Communication Rate | 10/100 Mbps |
| Connections Supported (max) | TCP: 128; CIP: 256 |
| CIP Unconnected Messages | 128 + 128 (backplane + Ethernet) |
| Redundancy Support | Yes |
| DLR Support | Yes – single-fault tolerant ring network |
| Current Draw | 1 A @ 5.1V DC; 3 mA @ 24V DC |
| Power Dissipation | 5.1 W |
| Thermal Dissipation | 17.4 BTU/h |
| Isolation Voltage | 30V continuous (Basic Insulation) |
| Slot Width | 1 |
| Operating Temperature | 0°C to +60°C |
| Storage Temperature | -40°C to +85°C |
| Relative Humidity | 5–95% non-condensing |
| Shock | Operating: 30 G; Non-operating: 30 G |
| Vibration | 2 G |
| Enclosure Type | Open-style |
| Certifications | ATEX T4, CE, cULus, RCM |
| Country of Origin | Multiple countries based on manufacturing location |
| Lifecycle Status | Active Mature – Still available, but not recommended for new projects |
| Model | Description | Typical Application |
|---|---|---|
| 1756-EN2TR (this model) | Dual-port EtherNet/IP, DLR support, 10/100 Mbps | Redundant ControlLogix systems, DLR ring topology |
| 1756-EN2T | Single-port EtherNet/IP, 10/100 Mbps | Standard EtherNet/IP communication without DLR |
| 1756-EN4TR | Official successor – Gigabit (10/100/1000 Mbps), 512 TCP connections, up to 256 motion axes, CIP Security, SD card slot | New projects, high-performance motion, cybersecurity |
| 1756-EN3TR | Dual-port with extended motion (128 axes) | Motion-intensive applications |
| 1756-EN2TXT | Extreme environment version (-25 to +70°C) | Harsh environments |
| 1756-EN2TRXT | DLR + extreme environment version | DLR in harsh environments |
| 1756-EN2TP | Parallel Redundancy Protocol (PRP) support | PRP network redundancy |
| 1756-EN2F | Fiber optic media (LC connector) | Long-distance or EMI-prone environments |
Q1: What is the primary function of the 1756-EN2TR?
The 1756-EN2TR is a dual-port EtherNet/IP communication module for ControlLogix controllers. It performs the same functions as the 1756-EN2T but adds support for Device Level Ring (DLR) topology, providing single-fault tolerant network redundancy .
Q2: What is DLR and why is it important?
DLR (Device Level Ring) is a network topology that allows devices to be connected in a ring. If a cable breaks or a device fails, the network automatically redirects traffic through the alternate path, ensuring continuous communication. The 1756-EN2TR can act as a ring supervisor or ring node in a DLR network .
Q3: Is the 1756-EN2TR still recommended for new projects?
No. Rockwell Automation lists the 1756-EN2TR as Active Mature, meaning it is still available and supported, but not recommended for new projects. The official successor is the 1756-EN4TR, which offers gigabit speeds, more connections, motion support, and built-in CIP Security .
Q4: What are the maximum connections supported?
The 1756-EN2TR supports up to 128 TCP connections and 256 CIP connections .
Q5: Can I replace a 1756-EN2TR with a 1756-EN4TR directly?
In most cases, yes. The 1756-EN4TR is a drop-in replacement for the EN2TR in most applications. However, exceptions include: ControlLogix 5570 controllers requiring SIL2 safety certification, redundant chassis pairs (only EN2 series is officially certified), and projects with strict firmware version matching requirements.
ال ألين برادلي 2711P-T10C6A1 هو محطة المشغل PanelView Plus 1000 يضم شاشة لمس ملونة مقاس 10.4 بوصة مع دقة 640 × 480 بكسل و رسومات ملونة 18 بتيتضمن هذا الطرفية التي تعمل بالتيار المتردد (85-264 فولت تيار متردد) اتصال متكامل DH+ / DH-485 لشبكات Allen-Bradley القديمة، بالإضافة إلى منافذ Ethernet و RS-232 ومنافذ USB مزدوجة.
ال ألين برادلي 2711P-T10C15D1 هو محطة المشغل PanelView Plus 1000 يضم شاشة لمس ملونة مقاس 10.4 بوصة مع دقة 640 × 480 بكسل و رسومات ملونة 18 بتيتضمن هذا الطرفية التي تعمل بتيار مستمر (18-32 فولت تيار مستمر) اتصال شبكة التحكم المتكاملة كبروتوكولها الأساسي، إلى جانب الإيثرنت وRS-232 ومنافذ USB مزدوجة لتوفير اتصال مرن.
ال ألين برادلي 2711P-RY2032 هو بطارية زر بديلة مصمم لـ محطات PanelView Plus من السلسلة 700 إلى 1500 و PanelView Plus CE شاشات العرض.البطارية هي مكافئ لبطارية زر الليثيوم CR2032، مما يوفر عمرًا افتراضيًا لا يقل عن تقريبًا 4 سنوات عند درجة حرارة 25 درجة مئوية.

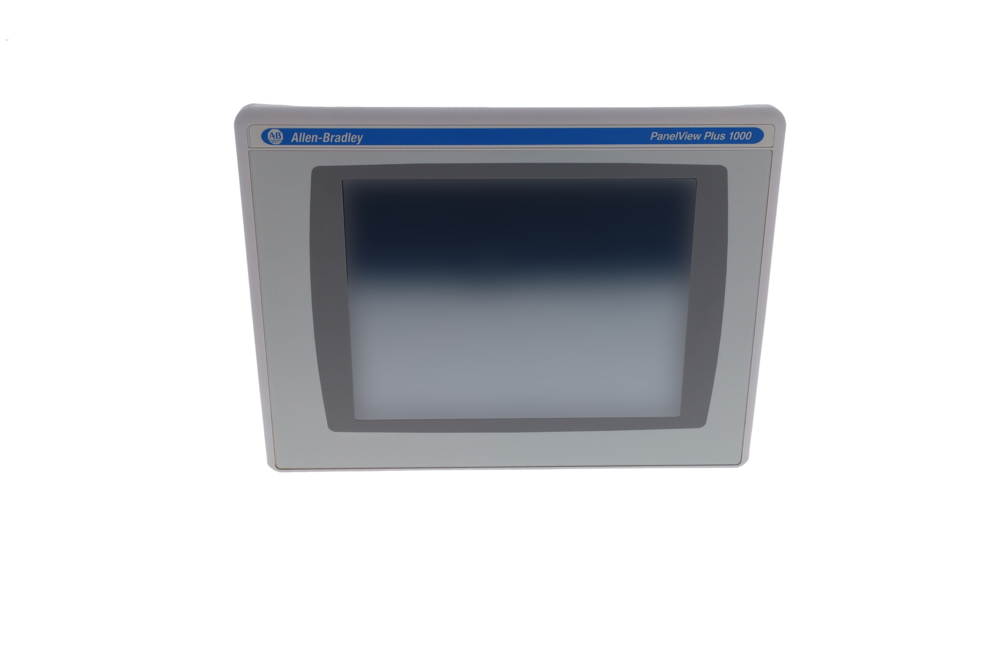

ال ألين برادلي 2711P-T10C15A1 هو محطة المشغل PanelView Plus 1000 يضم شاشة لمس ملونة مقاس 10.4 بوصة مع دقة 640 × 480 بكسل و رسومات ملونة 18 بتيتضمن هذا الطرفية التي تعمل بالتيار المتردد (85-264 فولت تيار متردد) اتصال شبكة التحكم المتكاملة كبروتوكولها الأساسي، إلى جانب الإيثرنت وRS-232 ومنافذ USB مزدوجة لتوفير اتصال مرن.
