ال ABB BC810K02 3BSE031155R1هو مجموعة وحدة الربط البيني CEX-Bus مصمم لـ عائلة وحدات التحكم AC 800M في داخل النظام 800xA نظام تحكم موزع.تدعم المجموعة تكوينات وحدة المعالجة المركزية ذات التكرار الكامل مع إمكانية التبديل السريع، مما يتيح استبدال لوحات قاعدة وحدة المعالجة المركزية عبر الإنترنت دون مقاطعة حركة مرور CEX-Bus.
رقم الصنف :
BC810K02 3BSE031155R1الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Swedenميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | BC810K02 |
| رقم المادة | 3BSE031155R1 |
| عائلة المنتجات | AC 800M / System 800xA |
| نوع المنتج | مجموعة وحدة الربط البيني CEX-Bus |
| وظيفة | تجزئة ناقل CEX وتوسيع التكرار |
| دعم التكرار | نعم (تكوينات وحدة المعالجة المركزية ذات التكرار الكامل) |
| تبديل سريع | مدعوم (استبدال الوحدة أثناء تشغيل الرف) |
| مزود الطاقة | 24 فولت تيار مستمر اسمي (19.2–30 فولت تيار مستمر) |
| استهلاك الطاقة | 50 مللي أمبير نموذجي، 70 مللي أمبير كحد أقصى عند 24 فولت تيار مستمر |
| تبديد الطاقة | 1.2 واط نموذجي |
| درجة حرارة التشغيل | من +5 درجة مئوية إلى +55 درجة مئوية (من +41 درجة فهرنهايت إلى +131 درجة فهرنهايت) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +70 درجة مئوية (من -40 درجة فهرنهايت إلى +158 درجة فهرنهايت) |
| رطوبة | من 5% إلى 95% (بدون تكثيف) |
| فئة الحماية | IP20 |
| الأبعاد (العرض × الارتفاع × العمق) | 59 مم × 185 مم × 127.5 مم |
| الوزن (بما في ذلك القاعدة) | 1.5 كجم (3.31 رطل) |
| الشهادات | CE، UL، cUL، GOST-R، ATEX (المنطقة 2)، بحري (ABS، BV، DNV-GL، LR) |
| وحدات المعالجة المركزية المتوافقة | PM857، PM861A، PM862، PM863، PM864A، PM865، PM866، PM866A، PM867، PM891 |

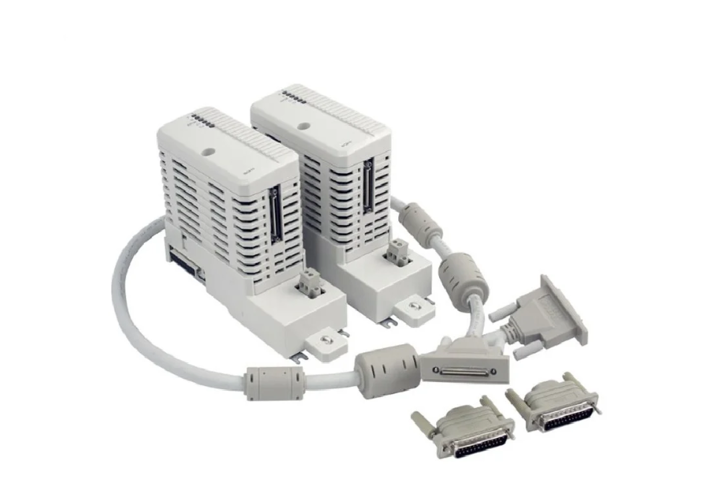

محتويات المجموعة (BC810K02):
وحدتا توصيل BC810
لوحتا قاعدة TP857 عدد 2
كابل توصيل واحد من نوع TK851
2 × TB850 CEX-Bus Terminators
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| BC810K02 (هذا النموذج) | مجموعة وحدة الربط البيني CEX-Bus تتضمن وحدتين، ولوحتي قاعدة، وكابل، وموصلين طرفيين | تكوينات ناقل CEX-Bus الاحتياطية واستبدال وحدة المعالجة المركزية عبر الإنترنت |
| BC810K01 | مجموعة وحدة توصيل ناقل CEX-Bus الفردية (وحدة واحدة، لوحة قاعدة واحدة، كابل واحد) | تطبيقات تمديد الحافلات غير المتكررة |
| TP857 | قاعدة تثبيت لـ BC810 | قاعدة تثبيت بديلة |
| TK851 | كابل توصيل لوحدات BC810 | توصيل وحدات BC810 في تكوينات زائدة عن الحاجة |
| TB850 | مُنهي ناقل CEX | إنهاء خدمة الحافلات لقطاعات CEX-Bus |
| PM866AK02 | مجموعة معالجات احتياطية لـ AC 800M | معالج مصاحب للتكوينات الزائدة |
| CI854 | واجهة اتصال PROFIBUS DP | وحدة اتصال مثبتة على ناقل CEX |
س1: ما هي الوظيفة الأساسية لـ BC810K02؟
BC810K02 هو مجموعة وحدة الربط البيني CEX-Bus هذا يقسم ناقل توسيع الاتصالات CEX-Bus إلى قطاعات مستقلةتعمل هذه التجزئة على عزل الأعطال، مما يمنع وحدة اتصال معيبة واحدة من تعطيل شبكة الناقل بأكملها. كما أنها تدعم تكوينات ناقل CEX-Bus الزائدة لتحسين توافر النظام .
س2: ما الفرق بين BC810K01 و BC810K02؟
الفرق الرئيسي يكمن في محتويات المجموعة:
BC810K01يتضمن: وحدة BC810 واحدة، ولوحة قاعدة TP857 واحدة، وكابل TK851 واحد
BC810K02يشمل: وحدتين BC810، ولوحتي قاعدة TP857، وكابل TK851، وموصلين طرفيين TB850
يوفر BC810K02 مكونات لـ إعداد زائد عن الحاجة أو لربط جزأين منفصلين من ناقل CEX-Bus.
س3: هل يدعم BC810K02 خاصية التبديل السريع؟
نعم. يدعم BC810K02 إمكانية التبديل السريعمما يسمح باستبدال الوحدات النمطية بينما يظل رف التحكم قيد التشغيل. في الأنظمة ذات التكرار الكامل مع أزواج وحدة المعالجة المركزية الأساسية/الاحتياطية، فإنه يُمكّن استبدال لوحات قاعدة وحدة المعالجة المركزية عبر الإنترنت دون انقطاع حركة مرور ناقل CEX-Bus .
س4: ما هي وحدات المعالجة المركزية AC 800M المتوافقة مع BC810K02؟
يتوافق جهاز BC810K02 مع وحدات المعالجة المركزية AC 800M التالية: PM857، PM861A، PM862، PM863، PM864A، PM865، PM866، PM866A، PM867، وPM891 .
س5: ما هي التطبيقات النموذجية لـ BC810K02؟
تشمل التطبيقات النموذجية ما يلي: خزائن التحكم في نظام التحكم الموزع (DCS) لمحطات توليد الطاقة مع وحدات تحكم AC 800M احتياطية، البتروكيماويات والتكرير أنظمة أتمتة العمليات عالية التوافر، المواد الكيميائية، واللب والورق، والمعادن أنظمة التحكم الموزعة، و أنظمة التحكم الإشرافي وتحصيل البيانات (SCADA) لمعالجة المياه يتطلب ذلك اتصالاً مقاوماً للأعطال.
