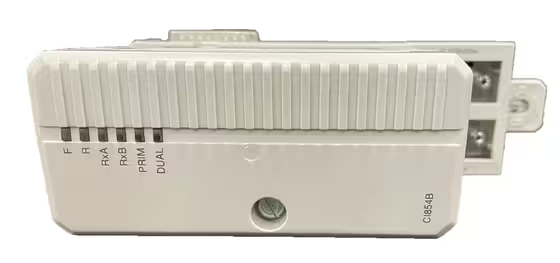

ال ABB CI854BK01 3BSE069449R1هو وحدة واجهة اتصال PROFIBUS DP-V1 مصمم لـ عائلة وحدات التحكم AC 800M في داخل النظام 800xA نظام تحكم موزع. يعمل كبوابة رئيسية بين وحدة التحكم وأجهزة PROFIBUS الميدانية، مما يتيح تبادل البيانات عالي السرعة مع محطات الإدخال/الإخراج البعيدة، وأجهزة الإرسال الذكية، ومحركات التردد المتغير، ومحددات موضع الصمامات.
رقم الصنف :
3BSE069449R1 CI854BK01الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Swedenميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | CI854BK01 |
| رقم المادة | 3BSE069449R1 |
| عائلة المنتجات | AC 800M / System 800xA |
| نوع المنتج | وحدة واجهة الاتصال PROFIBUS DP-V1 |
| بروتوكول الاتصال | PROFIBUS DP / DP-V1 (الفئة 1 و 2) |
| معدل النقل | من 9.6 كيلوبت/ثانية إلى 12 ميجابت/ثانية (استشعار تلقائي) |
| عدد القنوات | 2 (منافذ PROFIBUS مستقلة) |
| واجهة مادية | موصلان أنثويان من نوع DB9 (RS-485) |
| الحد الأقصى للعقد لكل قطاع | 32 عقدة (بدون مُكرِّر)؛ ما يصل إلى 125 عقدة مع مُكرِّرات |
| تكرار الخطوط | نعم (تكوين منفذ مزدوج) |
| التكرار الرئيسي | نعم (مع وحدة CI854B الثانية) |
| تبديل سريع | نعم (استبدال عبر الإنترنت دون إيقاف تشغيل النظام) |
| مزود الطاقة | 24 فولت تيار مستمر عبر ناقل CEX (لا حاجة لمصدر طاقة خارجي) |
| الاستهلاك الحالي | التيار النموذجي: 190 مللي أمبير، التيار الأقصى: 240 مللي أمبير |
| تبديد الطاقة | نموذجي 4.6 واط |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +55 درجة مئوية (تشير بعض المصادر إلى +5 درجة مئوية إلى +55 درجة مئوية) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +70 درجة مئوية |
| فئة الحماية | IP20 |
| الحماية من التآكل | طلاء مطابق للمعيار ISA 71.04 G3 |
| الأبعاد (العرض × الارتفاع × العمق) | 59 مم × 185 مم × 127.5 مم |
| الوزن (بما في ذلك القاعدة) | حوالي 0.7 كجم |
| قاعدة تثبيت | TP854 (مضمن في مجموعة K01) |
| الشهادات | CE، UL، بنفايات، WEEE؛ البحرية (ABS، BV، DNV-GL، LR) |
| بلد المنشأ | السويد |
محتويات المجموعة (CI854BK01):
وحدة واجهة اتصال CI854B واحدة
قاعدة واحدة TP854
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| CI854BK01 (هذا النموذج) | واجهة PROFIBUS DP-V1، ثنائية المنفذ، احتياطية | تكامل PROFIBUS DP القياسي مع التكرار |
| CI854AK01 | إصدار سابق من سلسلة CI854 | استبدال النظام القديم |
| CI853K01 | واجهة اتصال COMLI و MODBUS RTU | تطبيقات البروتوكول التسلسلي |
| CI855K01 | واجهة اتصال ABB MasterBus 300 | تكامل شبكة MasterBus 300 |
| CI856K01 | واجهة اتصال الإدخال/الإخراج ABB S100 | اتصال نظام الإدخال/الإخراج S100 |
| CI867K01 | واجهة اتصال MODBUS TCP | تكامل Modbus القائم على الإيثرنت |
| CI871K01 | واجهة اتصال PROFINET IO | تكامل أجهزة PROFINET |
| TP854 | قاعدة تثبيت لـ CI854B | قاعدة تثبيت بديلة |
| BC810K02 | وحدة الربط البيني لحافلة CEX | تجزئة ناقل CEX والتكرار |
س1: ما هي الوظيفة الأساسية لـ CI854BK01؟
CI854BK01 هو وحدة واجهة اتصال PROFIBUS DP-V1 وهو يربط وحدة التحكم AC 800M بأجهزة PROFIBUS الميدانية. ويعمل كـ أستاذ (الصف الأول والصف الثاني) على شبكة PROFIBUS، إدارة تبادل البيانات مع محطات الإدخال/الإخراج البعيدة، وأجهزة الإرسال الذكية، والمحركات، وغيرها من الأجهزة المتوافقة مع PROFIBUS .
س2: هل يدعم جهاز CI854BK01 خاصية التكرار؟
نعم. تدعم الوحدة مستويين من التكرار:
تكرار الخطوطيمكن توصيل منفذي PROFIBUS بمسارات كابلات منفصلة. في حال تعطل أحد الكابلات، يتم تحويل الاتصال تلقائيًا إلى الخط الاحتياطي. .
التكرار الرئيسييمكن تهيئة وحدتي CI854B كزوج رئيسي احتياطي. وبالإضافة إلى التكرار في وحدة المعالجة المركزية وتكرار ناقل CEX (عبر BC810)، يُنشئ هذا بنية اتصالات احتياطية بالكامل. .
س3: هل يمكن استبدال الوحدة أثناء تشغيل النظام؟
نعم. يدعم CI854BK01 إمكانية التبديل السريعمما يسمح باستبدال الوحدة دون مقاطعة تشغيل وحدة التحكم أو اتصال PROFIBUS. يتم تخزين التكوين في وحدة التحكم ويتم إعادة تحميله تلقائيًا عند إدخال وحدة بديلة. .
س4: كم عدد عقد PROFIBUS التي يمكن توصيلها بهذه الوحدة؟
يدعم كل جزء من أجزاء PROFIBUS ما يصل إلى 32 عقدة (بما في ذلك الجهاز الرئيسي) بدون مُكرِّر. باستخدام المُكرِّرات، يمكن توسيع الشبكة لدعم ما يصل إلى 125 عقدة .
س5: ما هي الأسباب الشائعة لفشل اتصال PROFIBUS مع هذه الوحدة؟
تشمل الأسباب الشائعة ما يلي:
مقاومات إنهاء مفقودة – تأكد من تركيب مقاومات إنهاء نشطة بقيمة 120 أوم عند كلا الطرفين الماديين لقطاع PROFIBUS
معدل نقل البيانات أو تكوين العنوان غير صحيح - تحقق من تطابق الإعدادات في أداة إنشاء التحكم مع تكوين الجهاز الفعلي
مشاكل في إمداد الطاقة لحافلة التبادل المركزي - تأكد من أن اللوحة الخلفية توفر 24 فولت تيار مستمر؛ يجب أن تُظهر مؤشرات LED حالتي PWR و RUN
مشاكل حماية الكابلات/التأريض – تأكد من إنهاء غلاف كابل PROFIBUS بشكل صحيح عند نقطة دخول الخزانة
