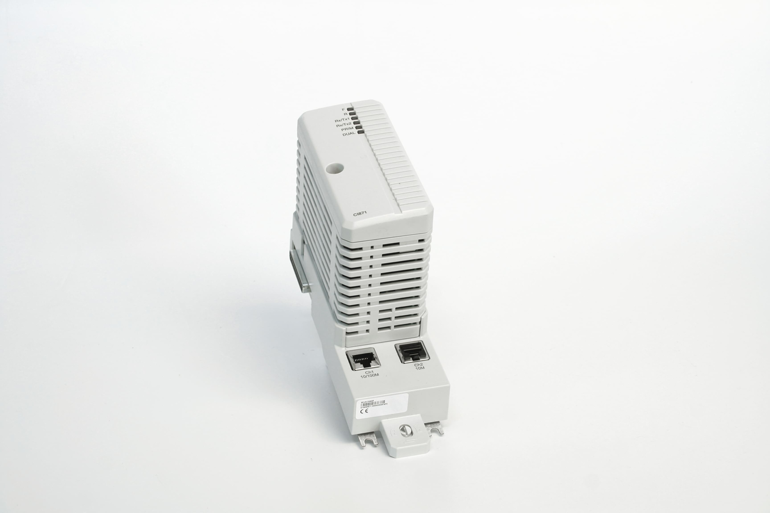

ال ABB CI871K01 (3BSE056767R1) هو وحدة واجهة اتصال PROFINET IO مصمم لـ عائلة وحدات التحكم AC 800M في داخل النظام 800xA نظام التحكم الموزع. يعمل كوحدة تحكم إدخال/إخراج أحادية القناة (رئيسية) تربط وحدة التحكم بأجهزة PROFINET الميدانية، ويدعم اتصال إيثرنت صناعي في الوقت الحقيقي بسرعات تصل إلى 100 ميجابت في الثانية.
رقم الصنف :
CI871K01 3BSE056767R1الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
Swedenميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | شركة ABB |
| نموذج | CI871K01 |
| رقم المادة | 3BSE056767R1 |
| عائلة المنتجات | AC 800M / System 800xA |
| نوع المنتج | وحدة واجهة الإدخال/الإخراج PROFINET |
| بروتوكول الاتصال | بروفينت آي أو |
| معدل النقل | 10/100 ميجابت/ثانية (IEEE 802.3u 100 Base-TX) |
| واجهة مادية | موصل أنثى RJ-45 (8 دبابيس) |
| القنوات | 1 |
| قاعدة تثبيت | TP867 (يتضمن موصلين RJ45؛ القناة 1 فقط تدعم سرعة 100 ميجابت في الثانية) |
| واجهة ناقل CEX | مدمج؛ يدعم ما يصل إلى 12 جهازًا من نوع CEX-bus |
| جهد التغذية | 24 فولت تيار مستمر |
| استهلاك الطاقة | 3.8 واط نموذجي (بحد أقصى 6 واط) |
| الاستهلاك الحالي | 160 مللي أمبير من ناقل CEX (بحد أقصى 250 مللي أمبير) |
| فئة الحماية | IP20 |
| الأبعاد (العرض × الارتفاع × العمق) | 59 × 186 × 127.5 مم |
| وزن | الوزن التقريبي: 0.5 كجم (للوحدة) / 0.7 كجم (مع التغليف) |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +60 درجة مئوية |
| مؤشرات الحالة | مؤشرات LED للطاقة وحالة الوحدة ونشاط الشبكة |
| التركيب | سكة DIN قياسية 35 مم |
| الشهادات | CE، UL، CSA |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| CI871K01 (هذا النموذج) | وحدة واجهة PROFINET IO لـ AC 800M | تكامل رئيسي أحادي القناة لشبكة PROFINET |
| CI869K01 | وحدة PROFIBUS DP الرئيسية | اتصال أجهزة الحقل ببروتوكول PROFIBUS |
| CI854 | موصل PROFIBUS DP-PA | ربط شبكات أجهزة القياس الميدانية الذكية |
| CI841 | وحدة إيثرنت عالية السرعة | اتصال الشبكة على مستوى المصنع |
| CI810 | وحدة التحكم الرئيسية لشبكة الأجهزة | دعم ناقل المجال DeviceNet |
| 3BSE056768R1 | نسخة بديلة/مطورة من CI871K01 | الهجرة أو الوظائف المحسّنة |
س1: ما هي الوظيفة الأساسية لـ CI871K01؟
وحدة CI871K01 هي وحدة واجهة اتصال PROFINET IO تربط وحدة التحكم AC 800M بأجهزة PROFINET الميدانية. تعمل هذه الوحدة كوحدة تحكم رئيسية (IO-Trroller)، حيث تدير تبادل البيانات في الوقت الفعلي بين وحدة التحكم وأجهزة الإدخال/الإخراج الموزعة على شبكة PROFINET..
س2: ما هي أنظمة التحكم التي يتوافق معها جهاز CI871K01؟
تم تصميم الوحدة من أجل عائلة وحدات التحكم ABB AC 800M ويستخدم في النظام 800xA و نظام التدريب المتقدم للضباط منصات الأتمتة.
س3: ما هي سرعات الاتصال التي تدعمها هذه الوحدة؟
يدعم CI871K01 10/100 ميجابت/ثانية سرعات نقل البيانات تعتمد على معيار IEEE 802.3u 100 Base-TX، مما يضمن نقل البيانات بشكل مرن وفعال لتطبيقات الأتمتة الصناعية.
س4: هل يدعم جهاز CI871K01 التكوينات الاحتياطية؟
يدعم CI871K01 التكرار ثنائي الوحدات عند اقترانه بلوحة أساسية احتياطية. في هذا التكوين، إذا تعطل رابط الاتصال الأساسي، ينتقل النظام تلقائيًا إلى وحدة النسخ الاحتياطي، مما يضمن استمرارية التشغيل..
س5: ما هي التطبيقات النموذجية لهذه الوحدة؟
تشمل التطبيقات الشائعة ما يلي: الأتمتة الصناعية والتحكم في العمليات, محطات توليد الطاقة والمحطات الفرعية, مرافق معالجة المياه, مصانع الكيماويات والبتروكيماويات، و خطوط الإنتاج حيث يلزم دمج جهاز PROFINET مع نظام التحكم الخاص بشركة ABB.
