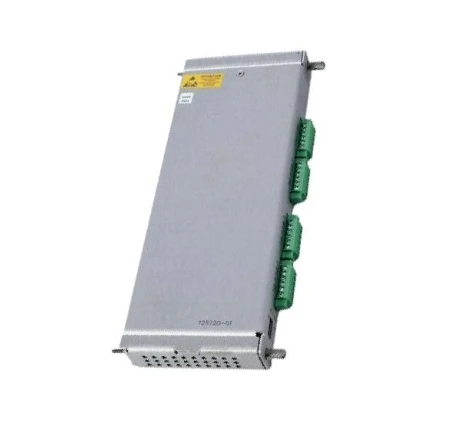

ال بنتلي، نيفادا 125720-01 هو وحدة إدخال/إخراج مرحل رباعية القنوات لـ وحدات الترحيل 3500/32 و 3500/32M في نظام حماية الآلات 3500. وهو بطاقة الإدخال/الإخراج للرف الخلفي يوفر ذلك نقاط التلامس المادية للمرحلات وتوصيلات الأطراف لمخرجات المرحلات الأربعة القابلة للبرمجة، وتنفيذ منطق الفصل والإنذار والإغلاق الذي تم إنشاؤه بواسطة وحدة التحكم في المرحلات الموجودة في اللوحة الأمامية.
رقم الصنف :
125720-01الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| نموذج | 125720-01 |
| عائلة المنتجات | وحدة ترحيل رباعية القنوات 3500/32 / 3500/32M |
| نوع المنتج | وحدة إدخال/إخراج المرحل (الرف الخلفي) |
| وظيفة | يوفر نقاط تلامس مادية للمرحل لوحدة التحكم في المرحل ذات 4 قنوات |
| نوع المرحل | مفتاح أحادي القطب مزدوج الرمية (SPDT / النموذج C) |
| مواد التلامس | محكم الإغلاق بالإيبوكسي، مع مانع قوس كهربائي بقدرة 250 فولت RMS |
| تواصل مع الحياة | 100,000 دورة عند 5 أمبير، 24 فولت تيار مستمر أو 240 فولت تيار متردد |
| أقصى تيار تبديل | 2 أ (الأنظمة القياسية) |
| أقصى جهد كهربائي يتم تشغيله | 125 فولت تيار مستمر / 250 فولت تيار متردد |
| أقصى طاقة مُبدّلة | 450 فولت أمبير (الأنظمة القياسية) |
| عزل | 1500 فولت تيار متردد (من الملف إلى نقطة التلامس) |
| وضع التشغيل | كل مفتاح ترحيل قابل للاختيار بين وضع التشغيل العادي أو وضع عدم التشغيل العادي |
| موضع الرف | الفتحة الخلفية الموجودة مباشرة خلف الوحدة الرئيسية 3500/32 |
| مساحة الرفوف | فتحة خلفية كاملة الارتفاع |
| الأبعاد (الارتفاع × العرض × العمق) | 241 مم × 24.4 مم × 99.1 مم |
| وزن | الوزن التقريبي: 0.4-0.5 كجم |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +65 درجة مئوية (من -22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية (من -40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| رطوبة | 95%، غير مكثف |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| حالة دورة الحياة | متوفر كمنتجات فائضة جديدة؛ متاح للإصلاح فقط وفقًا لقائمة قطع الغيار الرسمية |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 125720-01 (هذا النموذج) | وحدة إدخال/إخراج مرحل رباعية القنوات احتياطية (قياسية) | إصلاح/استبدال للتطبيقات القياسية 3500/32 |
| 125720-02 | وحدة إدخال/إخراج احتياطية ذات 4 قنوات (للمناطق الخطرة/السلامة الوظيفية) | تطبيقات معتمدة وفقًا لمعايير SIL وفي المناطق الخطرة |
| 125712-01 | وحدة ترحيل رباعية القنوات (البطاقة الرئيسية) | وحدة تحكم اللوحة الأمامية للطراز القياسي 3500/32 |
| 149986-02 | وحدة تحكم مرحل احتياطية رباعية القنوات | بطاقة رئيسية بديلة لجهاز 3500/32M |
| 3500/32-01-00 | تجميع كامل لوحدة الترحيل رباعية القنوات | منطق الإنذار/الإيقاف القياسي |
| 3500/32 مليون | وحدة ترحيل محسّنة رباعية القنوات (قادرة على العمل بمستوى SIL 2) | تطبيقات السلامة الوظيفية |
س1: ما هي الوظيفة الأساسية لـ 125720-01؟
إنه وحدة الإدخال/الإخراج الخلفية لوحدات الترحيل رباعية القنوات 3500/32 و3500/32M. يوفر هذا المنتج المكونات المادية. نقاط تلامس مرحل SPDT وتتضمن هذه الوحدة وصلات طرفية لتنفيذ منطق الفصل والإنذار والإيقاف المبرمج في وحدة التحكم بالمرحلات الموجودة في اللوحة الأمامية. وتتصل مباشرةً ببطاقة المرحلات الرئيسية من الجزء الخلفي للحامل لتشغيل الأجهزة الخارجية مثل أنظمة الحماية من التفريغ الكهروستاتيكي وأجهزة الإنذار ووحدات التحكم المنطقية القابلة للبرمجة. .
س2: هل يمكن استخدام 125720-01 كوحدة ترحيل مستقلة؟
لا. الرقم 125720-01 هو وحدة الإدخال/الإخراج الخلفية يجب تثبيت ذلك مباشرة خلف ما يقابله وحدة الترحيل الرئيسية 3500/32 أو 3500/32M لكي يعمل. لا يمكنه العمل بشكل مستقل بدون بطاقة التحكم الموجودة على اللوحة الأمامية .
س3: ما الفرق بين 125720-01 و 125720-02؟
ال 125720-01 وحدة الإدخال/الإخراج القياسية للترحيل مناسبة للتطبيقات العامة. 125720-02 مصمم لـ أنظمة المناطق الخطرة وأنظمة السلامة الوظيفية (قادر على العمل بمستوى SIL 2)، مع تصنيفات اتصال مختلفة وشهادات لبيئات القسم 2/المنطقة 2. .
س4: ما هي تصنيفات الاتصال للرقم 125720-01؟
بالنسبة للأنظمة القياسية، يتم تصنيف نقاط تلامس المرحل لـ 2 أمبير عند 0-30 فولت تيار مستمر, 0.75 أمبير عند 48 فولت تيار مستمر، أو 0.2 أمبير عند 125 فولت تيار مستمربالنسبة للأحمال المقاومة للتيار المتردد، يكون الحد الأقصى للجهد المُبدَّل هو 250 فولت تيار متردد مع قدرة تبديل قصوى تبلغ 450 فولت أمبير تم تقييم عمر الاتصال بـ 100,000 دورة بتقييم كامل .
س5: ما هي قطع الغيار المتوفرة لنظام الترحيل 3500/32؟
تشمل قطع الغيار الرئيسية ما يلي:
125720-01وحدة إدخال/إخراج مرحل رباعية القنوات احتياطية (متوفرة للإصلاح فقط)
125720-02وحدة إدخال/إخراج احتياطية ذات 4 قنوات للمرحلات لأنظمة السلامة الوظيفية/المناطق الخطرة
149986-02وحدة تحكم مرحل احتياطية رباعية القنوات (اللوحة الرئيسية)
129771-01دليل المستخدم لوحدات الترحيل 3500/32 و3500/32M
