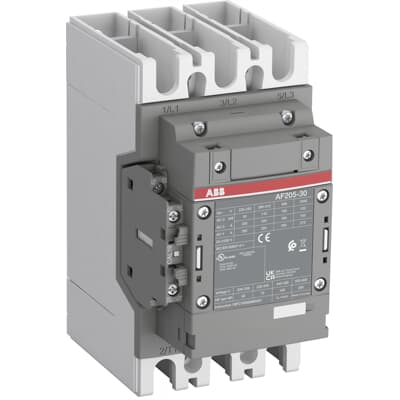

موصل ABB 1SFL527002R1311 AF205-30-11-13

الميزات الرئيسية

• جهد الملف العالمي – 100-250 فولت تيار متردد/مستمر، ملف واحد يغطي جهود تحكم متعددة دون تغيير

• حماية مدمجة من زيادة التيار – لا حاجة إلى أجهزة إضافية لكبح الصواعق

• تكوين ثلاثي الأقطاب – 3 نقاط تلامس رئيسية مفتوحة عادةً، مصممة للتحكم في المحركات ثلاثية الأطوار

• جهات اتصال مساعدة مثبتة مسبقًا – يتضمن معيارياً: 1 NO + 1 NC

• تصميم كتلة مضغوطة - موفر للمساحة لتركيب اللوحات

• قضبان الدائرة الرئيسية – وصلات موثوقة للتيار العالي

• ملف يتم التحكم فيه إلكترونياً – يقلل من تيار البدء، ويقلل من الضوضاء، ويطيل عمر الملف

• الامتثال لمتطلبات الاتصال بالمرآة - نقطة التلامس المساعدة المدمجة ذات الإغلاق المغلق هي نقطة تلامس معكوسة وفقًا للملحق F من معيار IEC 60947-4-1

المعايير الفنية

المزايا الأساسية

1. تقنية الملف العالمي

يتميز جهاز AF205-30-11-13 بواجهة إلكترونية مبتكرة متعددة الملفات من ABB. يغطي ملف واحد كامل 100-250 فولت تيار متردد/مستمر نطاق جهد التحكم، مما يلغي الحاجة إلى تخزين أنواع متعددة من الملفات لفولتيات إمداد مختلفة. هذا يبسط إدارة المخزون ويضمن التوافق عبر المنشآت العالمية. .

2. حماية مدمجة من زيادة التيار

على عكس الموصلات التقليدية التي تتطلب أجهزة خارجية لكبح التيار الزائد، فإن AF205 يتضمن حماية متكاملة من زيادة التياريؤدي ذلك إلى تقليل تعقيد الأسلاك، وتوفير مساحة اللوحة، والقضاء على نقطة فشل محتملة إضافية في دائرة التحكم. .

3. قدرة تحويل عالية

مع قدرة 110 كيلوواط AC-3 عند 400 فولت و 205 تيار تشغيلييُناسب جهاز AF205-30-11-13 تطبيقات التحكم في المحركات الصعبة. يوفر التيار الحراري التقليدي البالغ 350 أمبير هامش أمان كافيًا للتشغيل المستمر. .

4. تصميم قوي وموثوق

تم تصميم موصلات سلسلة AF للبيئات الصناعية بنطاق درجة حرارة تشغيل يبلغ من -40 درجة مئوية إلى +70 درجة مئويةتتوافق نقاط التلامس المساعدة المرتبطة ميكانيكيًا مع الملحق L من معيار IEC 60947-5-1، وتتوافق نقاط التلامس المرآة المغلقة عادةً مع الملحق F من معيار IEC 60947-4-1 لتطبيقات السلامة. .

5. ملف يتم التحكم فيه إلكترونياً

تستخدم تقنية AF من ABB ملفات يتم التحكم فيها إلكترونيًا، مما يقلل بشكل كبير من تيار البدء، ويقلل الضوضاء، ويطيل عمر الملف مقارنةً بموصلات التيار المتردد التقليدية. والنتيجة هي لوحة تحكم أكثر هدوءًا وبرودة مع متطلبات صيانة أقل. .

6. تركيب وتمديد مرن

يدعم تصميم الوحدة المدمجة كلاً من التركيب على سكة DIN والتركيب على اللوحة. ويمكن توسيع نطاق عمل الموصل بسهولة باستخدام وحدات تلامس إضافية ومجموعة واسعة من الملحقات. .

التطبيقات

يتم استخدام جهاز ABB AF205-30-11-13 في مجموعة واسعة من تطبيقات التحكم الصناعية:

الموديلات الموصى بها والمنتجات ذات الصلة

المحتويات

• 1 × موصل ABB 1SFL527002R1311 AF205-30-11-13 (مع 1 موصل مساعد مفتوح عادةً + 1 موصل مساعد مغلق عادةً مثبت مسبقًا)

ملاحظة: تباع كتل التلامس المساعدة الإضافية، ومرحلات الحمل الزائد، وملحقات التركيب بشكل منفصل.

لماذا تشتري منا؟

• جديد وأصلي – منتج أصلي من ABB

• في الأوراق المالية جاهز للشحن في نفس يوم العمل أو اليوم التالي

• تم اختباره بالكامل – تم التحقق من كل وحدة للتأكد من وظائفها

• يشمل الضمان اشترِ بثقة

• الدعم الفني – تتوفر المساعدة في تقديم الطلبات

الأسئلة الشائعة (FAQ)

س1: ما هو ABB 1SFL527002R1311؟

هو مُلامِس ثلاثي الأقطاب من سلسلة AF205 للتحكم في دوائر الطاقة حتى 1000 فولت وفقًا لمعيار IEC. يتميز بملف عالمي يعمل بجهد 100-250 فولت تيار متردد/مستمر، ويُستخدم بشكل أساسي للتحكم في المحركات ثلاثية الأطوار حتى 110 كيلوواط. .

س2: ماذا يعني رقم الطراز AF205-30-11-13؟

AF205 = سلسلة AF، الحجم 205؛ 30 = 3 جهات اتصال رئيسية مفتوحة عادةً، 0 جهات اتصال مغلقة عادةً؛ 11 = 1 مساعد NO، 1 مساعد NC؛ 13 = رمز الملف لجهد 100-250 فولت تيار متردد/مستمر .

س3: ما هو نطاق جهد الملف؟

الملف يقبل 100-250 فولت تيار متردد/مستمر، 50/60 هرتزملف واحد يغطي هذا النطاق بأكمله دون تغيير .

س4: كم عدد نقاط التلامس الرئيسية التي يمتلكها هذا الموصل؟

لديها 3 جهات اتصال رئيسية (مفتوحة عادةً) للتبديل بين أنظمة الطاقة ثلاثية الأطوار .

س5: هل يأتي مع جهات اتصال إضافية؟

نعم. يتضمن هذا الإصدار موصلات مساعدة مثبتة مسبقًا: موصل واحد مفتوح عادةً (NO) وموصل واحد مغلق عادةً (NC). (11 في قانون النموذج) .

س6: ما هو معدل الطاقة لهذا الموصل؟

تم تصنيفه لـ 110 كيلوواط عند 400 فولت تيار متردد-3 (حمل المحرك) و 350 أمبير AC-1 (حمل مقاوم) .

س7: هل يحتوي الموصل على حماية مدمجة ضد زيادة التيار؟

نعم. تتضمن موصلات سلسلة AF حماية متكاملة من زيادة التيار ولا تتطلب أجهزة حماية إضافية من زيادة التيار .

س8: ما هي الأبعاد والوزن؟

تقريبًا 105 × 196 × 152 مم و 2.4 كجم .

س9: ما هو نطاق درجة حرارة التشغيل؟

يعمل الموصل من من -40 درجة مئوية إلى +70 درجة مئويةمناسب للبيئات الصناعية القاسية .

س10: ما هي المعايير التي يتوافق معها هذا الموصل؟

وهو يمتثل لـ IEC، UL، CSA، CE، وRoHS المعايير. حاصل على شهادة UL رقم E36588 وشهادة CSA رقم LR19700 .

س11: هل يمكنني استخدام هذا الموصل لأحمال التيار المستمر؟

نعم، جهاز AF205 مصمم للعمل مع أحمال DC-1 و DC-3. راجع الوثائق الفنية لمعرفة تصنيفات التيار المستمر المحددة عند جهد التشغيل لديك.

س12: هل هذا منتج أصلي من شركة ABB؟

نعم. هذا جديد وأصلي موصل ABB برقم الكتالوج 1SFL527002R1311
