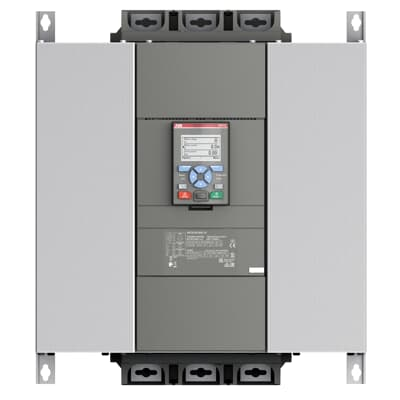

ايه بي بي 1SFA898118R7000 PSTX720-600-70 سوفت ستارتر

الميزات الرئيسية

• الطريق الجانبي المتكامل – يقلل من استهلاك الطاقة وتوليد الحرارة بعد وصول المحرك إلى سرعته الكاملة

• التحكم في عزم الدوران - نظام تحكم متطور في المحرك لبدء التشغيل والإيقاف بسلاسة، وهو مفيد بشكل خاص لتطبيقات المضخات للتخلص من ظاهرة الطرق المائي.

• شاشة عرض رسومية قابلة للفصل – واجهة مستخدم رسومية كاملة حاصلة على تصنيف IP66 وتدعم 15 لغة لسهولة الإعداد والتشغيل

• وحدة طرفية عن بعد مدمجة بتقنية Modbus – واجهة اتصال قياسية للمراقبة والتحكم

• الحماية الإلكترونية من الحمل الزائد – فئات رحلات قابلة للتعديل للتطبيقات العادية والثقيلة

• لوحات الدوائر المطلية - الحماية من الغبار والرطوبة والأجواء المسببة للتآكل

• أوضاع تطبيق متعددة – وضع التشغيل المتقطع، والفرملة، وفرامل التوقف، وتنظيف المضخة، ووضع مضخة الطوارئ/الحريق

المعايير الفنية

المزايا الأساسية

1. نظام تحويل متكامل لتوفير الطاقة

يتضمن جهاز PSTX720-600-70 تجاوز متكامل يُغلق هذا النظام تلقائيًا بعد وصول المحرك إلى سرعته القصوى. يُلغي هذا النظام عمل الثايرستورات أثناء التشغيل العادي، مما يُلغي فقد الطاقة ويُقلل من توليد الحرارة داخل الخزانة. والنتيجة هي انخفاض استهلاك الطاقة وإطالة عمر المُشغِّل الناعم. .

2. التحكم المتقدم في عزم الدوران لتطبيقات المضخات

شركة ABB التحكم في عزم الدوران تضمن هذه التقنية، التي طُوّرت بالتعاون مع مصنّعي المضخات، تحكماً مثالياً في المحرك أثناء بدء التشغيل والإيقاف. ويُعدّ هذا الأمر بالغ الأهمية لتطبيقات الضخ، حيث يمنع حدوث ظاهرة الطرق المائي وارتفاعات الضغط المفاجئة التي قد تُلحق الضرر بالأنابيب والصمامات. .

3. وصلة دلتا داخلية للمحركات عالية القدرة

يدعم جهاز التشغيل الناعم اتصال دلتا داخليمما يسمح لها بالتحكم في المحركات ذات القدرات التي تصل إلى 710 كيلوواط عند 400 فولت يتجاوز هذا بكثير القدرة المدمجة البالغة 400 كيلوواط. يتيح هذا التصميم استخدام مُشغِّل بدء تشغيل ناعم أصغر لمحرك ذي قدرة معينة، مما يقلل التكلفة ويشغل مساحة أكبر داخل الخزانة. .

4. مجموعة حماية شاملة

يمكن ضبط نظام الحماية الإلكترونية المدمجة ضد الحمل الزائد على فئات فصل مختلفة (10، 20، 30) لتطبيقات الخدمة العادية والخدمة الشاقة. تشمل الحمايات الإضافية ما يلي:

• انعكاس الطور وعدم توازن التيار

• زيادة/انخفاض الجهد

• خطأ أرضي

• دوار مقفل

• انخفاض حمل المحرك

• مدخلات مستشعر حراري PTC/PT100

5. خيارات اتصال مرنة

معيار Modbus RTU الاتصال مدمج، بينما الاتصال اختياري وحدات Anybus يُتيح التكامل مع بروتوكولات Profinet وProfibus وModbus TCP وEtherNet/IP وغيرها من البروتوكولات الرئيسية. وهذا يجعل جهاز PSTX720-600-70 مناسبًا لأنظمة التحكم في المحركات المستقلة والمتصلة بالشبكة. .

6. واجهة سهلة الاستخدام

القابل للفصل عرض رسومي كامل بفضل تصنيف IP66، يوفر الجهاز معلومات نصية واضحة بـ 15 لغة، مما يُسهّل عملية الإعداد والتشغيل. وتشمل الميزات القياسية ساعة الوقت الحقيقي، وسجل الأحداث، والإعدادات الآمنة (كلمة مرور لوحة المفاتيح). .

التطبيقات

يتم استخدام جهاز ABB PSTX720-600-70 في مجموعة واسعة من تطبيقات التحكم في المحركات الصناعية:

الموديلات الموصى بها والمنتجات ذات الصلة

ملحوظة: ال PSTX720-600-70 مصمم للعمل بجهد دائرة رئيسية مترددة يتراوح بين 208 و600 فولت. للتطبيقات التي تتطلب جهدًا يصل إلى 690 فولت متردد، اختر PSTX720-690-70 متغير .

المحتويات

• 1 × إيه بي بي PSTX720-600-70 سوفت ستارتر (1SFA898118R7000)

ملاحظة: يتم بيع موصل التجاوز الخارجي (إذا لزم الأمر)، وموصل الخط، والصمامات/قاطع الدائرة، ووحدات الاتصال بشكل منفصل.

لماذا تشتري منا؟

• جديد وأصلي – منتج أصلي من ABB

• في الأوراق المالية جاهز للشحن في نفس يوم العمل أو اليوم التالي

• تم اختباره بالكامل – تم التحقق من كل وحدة للتأكد من وظائفها

• يشمل الضمان اشترِ بثقة

• الدعم الفني – تتوفر المساعدة في تقديم الطلبات

الأسئلة الشائعة (FAQ)

س1: ما هو ABB 1SFA898118R7000؟

إنه PSTX720-600-70 مُشغِّل تشغيل ناعم من سلسلة PSTX من ABB، مصنف عند 720 أ للتوصيل المباشر مع نطاق جهد الدائرة الرئيسية لـ 208–600 فولت تيار متردديُستخدم للتحكم في بدء وإيقاف المحركات ثلاثية الأطوار متوسطة إلى كبيرة الحجم .

س2: ما الفرق بين PSTX720-600-70 و PSTX720-690-70؟

ال -600-70 تم تصنيف هذا الإصدار لـ 208–600 فولت تيار متردد جهد الدائرة الرئيسية. -690-70 تم تصنيف هذا الإصدار لـ 208–690 فولت تيار متردد ويتميز بجهد عزل أعلى (690 فولت مقابل 600 فولت). اختر -690-70 للتطبيقات التي تزيد عن 600 فولت. .

س3: ما هو التيار والطاقة المقدرة لهذا المشغل الناعم؟

التيار التشغيلي المقنن هو 720 أ للتوصيل المباشر. معدلات الطاقة هي:

• 200 كيلوواط عند 230 فولت

• 400 كيلوواط عند 400 فولت

• 500 كيلوواط عند 500 فولت

بالنسبة للتوصيل الداخلي دلتا، تزداد القدرة إلى 355 كيلوواط عند 230 فولت و 710 كيلوواط عند 400 فولت .

س4: ما هو جهد التحكم لهذا المشغل الناعم؟

جهد التغذية للتحكم (Us) هو 100-250 فولت تيار متردد، 50/60 هرتزجهد دائرة التحكم (Uc) هو 24 فولت تيار مستمر .

س5: هل يحتوي جهاز PSTX720-600-70 على خاصية تجاوز مدمجة؟

نعم. إنه يتميز بـ تجاوز متكامل يتم تفعيل ذلك بعد بدء تشغيل المحرك، مما يقلل من استهلاك الطاقة وتوليد الحرارة .

س6: ما هي بروتوكولات الاتصال المدعومة؟

Modbus RTU مُدمجة بشكل قياسي. اختيارية وحدات Anybus تفعيل بروتوكولات Profinet و Profibus و Modbus TCP و EtherNet/IP و EtherCAT و DeviceNet و CANopen و BACnet .

س7: ما هي الطاقة الإنتاجية الأولية؟

يمكن للمُشغِّل الناعم أن يتحمل 4 × Ie لمدة 10 ثوانٍ عند أقصى تيار مقنن .

س8: ما هي الأبعاد والوزن؟

تقريبًا 435 × 493 × 368 مم و 46.2 كجم الوزن الصافي .

س9: هل يحتوي على حماية إلكترونية من الحمل الزائد؟

نعم. يمكن ضبط نظام الحماية الإلكترونية المدمجة من الحمل الزائد على فئات فصل مختلفة (10، 20، 30) للتطبيقات العادية والتطبيقات الشاقة. .

س10: هل يمكن استخدامه مع وصلة دلتا داخلية؟

نعم. يدعم جهاز PSTX720-600-70 كلا الأمرين مضمنة وداخل دلتا في حالة التوصيل الداخلي دلتا، يزداد تيار التشغيل المقنن إلى 1247 أ وتزداد معدلات الطاقة بشكل ملحوظ .

س11: ما هو نطاق درجة حرارة التشغيل؟

يعمل جهاز التشغيل الناعم من من -25 درجة مئوية إلى +60 درجة مئوية .

س12: هل هذا منتج أصلي من شركة ABB؟

نعم. هذا جديد وأصلي منتج ABB برقم الكتالوج 1SFA898118R7000.
