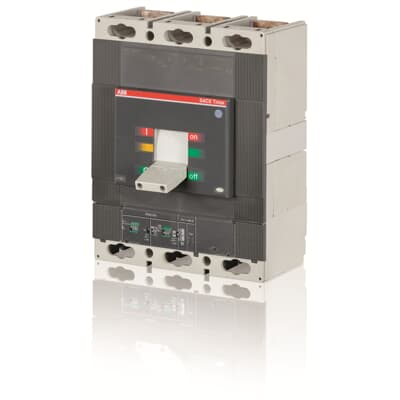

قاطع الدائرة الكهربائية ABB 1SDA060256R1 T6L 630 PR221DS-LS/I

الميزات الرئيسية

• التيار المقنن 630 أمبير - مناسب لدوائر التوزيع عالية الطاقة وحماية المغذيات

• وحدة الفصل الإلكترونية PR221DS-LS/I – آلية تحرير إلكترونية مع وظائف حماية قابلة للتعديل من النوع L و S و I

• حماية قابلة للتعديل من الحمل الزائد (L) – I₁ = 0.40 إلى 1 × In (252–630 أمبير) مع 16 إعدادًا لمفتاح DIP

• حماية قابلة للتعديل ضد قصر الدائرة (S/I) – وظيفة S: من 1 إلى 10 أضعاف المدخل مع تأخير زمني؛ وظيفة I: من 1 إلى 10 أضعاف المدخل الفوري

• قدرة كسر عالية – 100 كيلو أمبير عند 400 فولت تيار متردد (Icu)

• أطراف أمامية ثابتة – وصلات تثبيت بمسامير لتأمين الأسلاك

• تصميم صغير الحجم – 210 × 268 × 103.5 مم لتحقيق الاستخدام الأمثل لمساحة اللوحة

• متوافق مع توجيهات RoHS – يفي باللوائح البيئية

المعايير الفنية

المزايا الأساسية

1. حماية شاملة قابلة للتعديل

توفر وحدة الفصل PR221DS-LS/I ثلاث وظائف حماية مستقلة، جميعها قابلة للتعديل ميدانيًا عبر مفاتيح DIP الموجودة في الجزء الأمامي من قاطع الدائرة.:

• L (حمل زائد) – حماية طويلة الأمد بتأخير زمني عكسي مع 16 إعدادًا من 0.40 إلى 1 × بوصة

• S (تأخير زمني بسبب قصر الدائرة) – حماية عكسية قصيرة المدى، 15 إعدادًا من 1 إلى 10 × In، مع منحنى زمني قابل للتحديد (0.1 ثانية أو 0.25 ثانية)

• أنا (لحظي) – حماية فورية من قصر الدائرة، 15 إعدادًا من 1 إلى 10 × In، مع خيار التعطيل

تتيح هذه القابلية للتعديل التنسيق الدقيق مع أجهزة الحماية في اتجاهي المنبع والمصب، مما يقلل من الرحلات غير الضرورية مع ضمان الحماية الانتقائية.

2. قدرة عالية على الكسر للأنظمة الصعبة

مع تيار متردد مقداره 100 كيلو أمبير عند 400 فولت و 200 كيلو أمبير عند 220 فولت تيار متردديوفر جهاز T6L 630 حماية قوية ضد قصر الدائرة للتركيبات ذات تيارات الأعطال العاليةوهذا يجعلها مناسبة للوحات التوزيع الرئيسية ومراكز التحكم في المحركات الكبيرة وأنظمة الطاقة الصناعية حيث يكون تيار العطل المتاح كبيرًا.

3. موثوقية الحالة الصلبة

يستخدم جهاز PR221DS-LS/I تقنية الفصل الإلكتروني (الحالة الصلبة)، مما يلغي التآكل الميكانيكي وانحراف المعايرة المرتبطين بوحدات الفصل الحراري المغناطيسي. وهذا يضمن حماية متسقة وقابلة للتكرار طوال عمر القاطع، ويتيح نطاقات ضبط واسعة ومنحنيات دقيقة للتيار والزمن، وهي ضرورية لأنظمة التنسيق المعقدة..

4. مرونة الحماية المحايدة

بالنسبة للتطبيقات ثلاثية الأقطاب، توفر وحدة الفصل PR221DS ضبطًا واحدًا للأطوار والحيادي. ويمكن ضبط عتبة حماية الحيادي على خصم، أو 50%، أو 100% يتم ضبط عتبة الطور مباشرة من الجزء الأمامي لوحدة الفصل عبر مفتاح DIP.

5. منصة Tmax T المثبتة

تُعدّ سلسلة SACE Tmax T من ABB المنصة الرائدة لقواطع الدائرة الكهربائية المصبوبة، وتُستخدم على نطاق واسع في التطبيقات الصناعية والتجارية والبنية التحتية حول العالم. صُمم إطار T6 لتوزيع الطاقة المتوسطة إلى العالية، مع توفر ملحقات وخيارات تركيب شاملة.

التطبيقات

يتم استخدام جهاز ABB 1SDA060256R1 في مجموعة واسعة من تطبيقات توزيع الطاقة والحماية:

الموديلات الموصى بها والمنتجات ذات الصلة

ملحوظة: ال PR221DS-LS/I توفر وحدة الفصل حماية إلكترونية ضد التيار المنخفض والمنخفض والمنخفض. تي إم إيه تستخدم الأنواع المختلفة الحماية الحرارية والمغناطيسية. اختر ما يناسب متطلبات التنسيق والحماية لديك.

المحتويات

• 1 × قاطع دائرة ABB 1SDA060256R1 T6L 630 PR221DS-LS/I (3P، 630 أمبير، أطراف أمامية ثابتة)

ملاحظة: تُباع جهات الاتصال المساعدة، وأجهزة تحرير التحويلة، ومشغلات المحركات، وملحقات التركيب بشكل منفصل.

لماذا تشتري منا؟

• جديد وأصلي – منتج أصلي من ABB

• في الأوراق المالية جاهز للشحن في نفس يوم العمل أو اليوم التالي

• تم اختباره بالكامل – تم التحقق من كل وحدة للتأكد من وظائفها

• يشمل الضمان – ضمان قياسي لمدة عامين متوفر

• الدعم الفني – يتوفر تنسيق قواطع الدائرة الكهربائية والمساعدة في تقديم الطلبات

الأسئلة الشائعة (FAQ)

س1: ما هو ABB 1SDA060256R1؟

قاطع دائرة كهربائية من نوع Tmax T6L 630 ذو غلاف مصبوب، مزود بوحدة فصل إلكترونية PR221DS-LS/I، بقدرة 630 أمبير، بثلاثة أقطاب، ومحطات أمامية ثابتة. يوفر حماية قابلة للتعديل من التيار المنخفض (L) والتيار المنخفض (S) والتيار العالي (I) لدوائر توزيع الطاقة حتى 690 فولت تيار متردد..

س2: ماذا يعني رمز الطراز T6L 630 PR221DS-LS/I؟

T6L = Tmax إطار T6، قدرة كسر L؛ 630 = 630 أمبير التيار المقنن؛ PR221DS-LS/I = وحدة فصل إلكترونية مزودة بحماية من الحمل الزائد (L)، وتأخير زمني للدائرة القصيرة (S)، وحماية فورية (I)؛ 3p = 3 أقطاب؛ FF = أطراف أمامية ثابتة.

س3: ما هي وظائف الحماية الخاصة بجهاز PR221DS-LS/I؟

توفر وحدة الرحلة L (حمل زائد) الحماية مع تأخير زمني عكسي طويل، S (قصر الدائرة) الحماية مع تأخير زمني قصير عكسي، و أنا (قصر دائرة فوري) الحماية. يمكن اختيار وظيفتي S و I عبر مفتاح DIP - يمكنك تفعيل إما S أو I للحماية من قصر الدائرة.

س4: كيف يتم ضبط الحماية من الحمل الزائد؟

يتم ضبط وظيفة L عبر مفاتيح DIP الموجودة في مقدمة وحدة الفصل. تتراوح العتبة من من 0.40 إلى 1 × بوصة (252–630 أمبير) في 16 خطوة بمقدار 0.04 × بوصة. منحنى الفصل هو زمن معكوس وفقًا للمعيار IEC 60947-2.

س5: ما هي قدرة قطع الدائرة القصيرة؟

وحدة العناية المركزة 100 كيلو أمبير عند 380/400/415 فولت تيار متردد, 200 كيلو أمبير عند 220 فولت تيار متردد، و 30 كيلو أمبير عند 690 فولت تيار مترددتبلغ قدرة قطع التيار (Ics) 75 كيلو أمبير عند 400 فولت تيار متردد.

س6: ما هو تصنيف الجهد الكهربائي لهذا القاطع؟

هذا الإصدار مصنف لـ 690 فولت تيار متردد جهد التشغيل، مع جهد عزل يبلغ 1000 فولت وقدرة تحمل نبضات تبلغ 8 كيلو فولتبالنسبة لتطبيقات التيار المتردد بجهد 1000 فولت، يلزم استخدام الإصدار 1SDA060319R1.

س7: ما هي الأبعاد والوزن؟

قياسات القاطع 210 × 268 × 103.5 مم ويزن تقريبًا 9.5 كجم.

س8: ما هي المتانة الكهربائية والميكانيكية؟

المتانة الكهربائية 7000 دورة بمعدل 60 دورة/ساعة. المتانة الميكانيكية هي 20000 دورة بسرعة 120 دورة/ساعة.

س9: هل يمكن تعديل حماية المحايد؟

نعم. بالنسبة لوحدة الفصل PR221DS، يمكن ضبط عتبة الحماية المحايدة على خصم، أو 50%، أو 100% يتم ضبط عتبة الطور عبر مفتاح DIP الموجود في مقدمة وحدة الفصل.

س10: هل هذا منتج أصلي من شركة ABB؟

نعم. هذا جديد وأصلي منتج ABB برقم الكتالوج 1SDA060256R1 ورقم EAN 8015644627188.

س11: ما هو بلد المنشأ؟

إيطاليا (IT).

س12: ما هي الملحقات المتوفرة لهذا القاطع؟

تشمل الملحقات الشائعة نقاط التلامس المساعدة (AUX)، ومفتاح فتح التحويلة (YO)، ومفتاح إغلاق التحويلة (YC)، ومفتاح فصل الجهد المنخفض (YU)، ومشغلات المحركات للتشغيل عن بُعد. تُباع هذه الملحقات بشكل منفصل.
