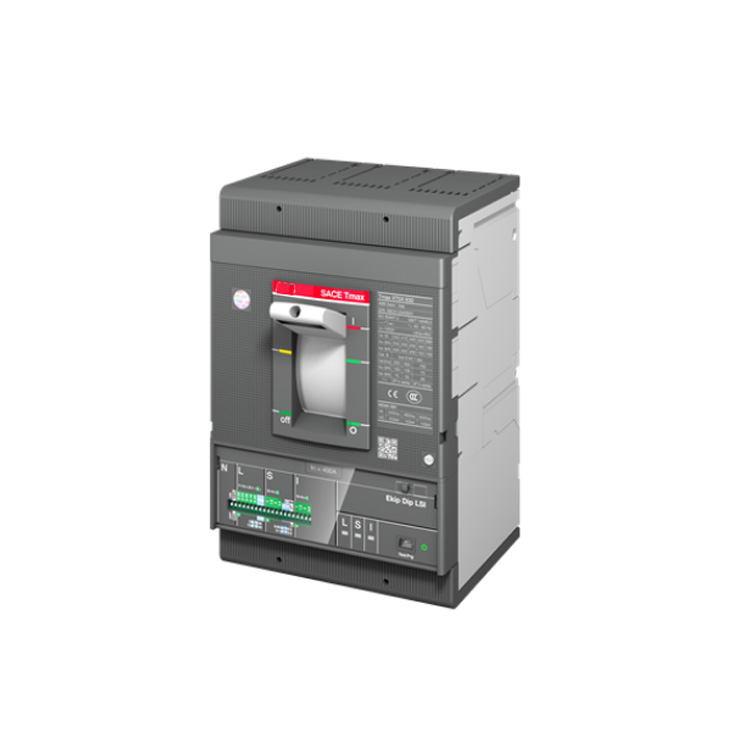

قاطع الدائرة الكهربائية ABB XT5S 400 Ekip Dip LS/I ذو الغلاف المصبوب (1SDA100424R1)

المزايا الأساسية

• وحدة الفصل الإلكترونية المتقدمة Ekip Dipتوفر وحدة الفصل Ekip Dip LS/I حماية إلكترونية دقيقة مع إعدادات قابلة للتعديل. يمكن ضبط حماية الحمل الزائد (L) من 160 أمبير إلى 400 أمبير، بينما يمكن ضبط حماية قصر الدائرة الفوري (I) من 400 أمبير إلى 4000 أمبير.توفر تقنية الفصل الإلكتروني هذه دقة وتكرارية فائقة مقارنة بوحدات الفصل الحراري المغناطيسي التقليدية.

• قدرة كسر عاليةبفضل قدرة قطع التيار القصوى المقدرة (Icu) التي تصل إلى 85 كيلو أمبير عند 220-240 فولت تيار متردد و50 كيلو أمبير عند 380-440 فولت تيار متردد، يوفر جهاز XT5S 400 حماية استثنائية من تيار العطليُعد قاطع الدائرة مناسبًا للبيئات الصناعية الصعبة حيث من المحتمل حدوث تيارات عطل عالية.

• تقنية الإطلاق في الحالة الصلبةيتميز قاطع الدائرة بنظام تحرير إلكتروني يضمن حماية دقيقة وموثوقة في تطبيقات التيار المتردد. توفر هذه التقنية أداءً ثابتًا طوال عمر قاطع الدائرة دون الانحراف المرتبط بالعناصر الحرارية..

• تصميم صغير الحجم وعالي الأداءصُممت سلسلة SACE Tmax XT لتوفير قدرة قطع عالية في تصميم صغير الحجم. بأبعاد 140 مم (عرض) × 205 مم (ارتفاع) × 103.5 مم (عمق)، يوفر جهاز XT5S 400 مساحة قيّمة على اللوحة مع توفير قدرة حماية تصل إلى 400 أمبير..

• خيارات تركيب مرنةيدعم قاطع الدائرة التثبيت الثابت مع أطراف أمامية لتسهيل التوصيل والصيانة. يتوفر تشغيل محرك كخيار إضافي، مما يتيح إمكانية التبديل عن بُعد لأنظمة إدارة الطاقة الآلية..

• مجموعة شاملة من الملحقاتيتوافق جهاز XT5S 400 مع مجموعة واسعة من ملحقات ABB، بما في ذلك نقاط التلامس المساعدة، ووحدات الفصل التحويلية، ووحدات تحرير الجهد المنخفض، ووحدات الاتصال. يتيح هذا النهج المعياري إمكانية تخصيص التكوينات لتلبية متطلبات التطبيقات المحددة.

المعايير الفنية

سيناريوهات التطبيق

يُعد جهاز ABB XT5S 400 Ekip Dip LS/I ضروريًا في أنظمة توزيع الطاقة الصناعية والتجارية المختلفة التي تتطلب حماية موثوقة للدائرة الكهربائية:

• توزيع الطاقة الصناعية: تعمل كقواطع رئيسية وفرعية في لوحات التوزيع الكهربائية في المصانع، لحماية دوائر التغذية والمعدات المتصلة بها من حالات التحميل الزائد وقصر الدائرة.

• توزيع المباني التجارية: يستخدم في المنشآت التجارية والمؤسسية لحماية دوائر الإدخال والتوزيع الرئيسية، مما يضمن إمدادًا موثوقًا للطاقة للأحمال الحيوية.

• حماية الآلات والمعداتيوفر حماية موثوقة لدوائر المحركات ثلاثية الطور والآلات الصناعية حتى 690 فولت تيار متردد. تسمح إعدادات الفصل الإلكترونية القابلة للتعديل بالتنسيق الدقيق مع متطلبات حماية المعدات.

• مرافق الصناعات التحويلية: يحمي الدوائر الكهربائية الحيوية في المصانع الكيميائية ومصافي النفط ومرافق تجهيز الأغذية حيث يكون توزيع الطاقة الموثوق به أمراً ضرورياً.

• حماية المولديعمل كحماية لدوائر خرج المولد، مما يضمن التشغيل الآمن أثناء بدء التشغيل والمزامنة وتغييرات الحمل..

• حماية دائرة التغذيةيوفر حماية موثوقة لكابلات التغذية وقضبان التوزيع في المنشآت الكهربائية الكبيرة، مع قدرة قطع عالية للتعامل مع تيارات الأعطال بأمان..

ما يشمله العرض

• 1 × قاطع دائرة كهربائية مصبوب من نوع ABB XT5S 400 Ekip Dip LS/I (1SDA100424R1)

• العبوة الأصلية من المصنع (جديدة وأصلية)

قبل الشراء

• حالة المخزونمتوفر في المخزون - جاهز للشحن الفوري.

• حالةجديد وأصلي. يتم اختبار كل وحدة والتحقق منها بنسبة 100% قبل الشحن.

• ملاحظة حول الملحقاتتتوفر نقاط التلامس المساعدة، ومفاتيح الفصل التحويلية، ومفاتيح فصل الجهد المنخفض، ومشغلات المحركات بشكل منفصل. يرجى تحديد متطلباتك عند الطلب إذا كنت بحاجة إلى ملحقات إضافية.

• تثبيتيجب أن يتم التركيب بواسطة فنيين مؤهلين. تأكد من فصل جميع مصادر الطاقة قبل التركيب. اتبع قوانين ولوائح الكهرباء المحلية الخاصة بتركيب قواطع الدائرة.

• ضمانيأتي مع ضمان قياسي لمدة 12 شهرًا يغطي عيوب المواد والتصنيع.

الأسئلة الشائعة

س: ماذا يمثل رقم الطراز XT5S 400 Ekip Dip LS/I In=400 3p FF؟
ج: يتوزع رقم الطراز كما يلي: XT5S = حجم إطار Tmax XT5، سعة قطع قياسية؛ 400 = تيار مقنن 400 أمبير؛ Ekip Dip LS/I = وحدة فصل إلكترونية مع حماية طويلة الأمد وفورية؛ In=400 = تيار مقنن 400 أمبير؛ 3p = تكوين ثلاثي الأقطاب؛ FF = إصدار ثابت مع أطراف أمامية على جانبي الخط والحمل.

س: ما الفرق بين وحدات فصل التيار Ekip Dip LS/I و TMA؟
أ: وحدة الفصل الإلكترونية Ekip Dip LS/I توفر حماية قابلة للتعديل طويلة الأمد (للحماية من الحمل الزائد) وفورية (للحماية من قصر الدائرة) بدقة عالية. أما وحدة الفصل الحرارية المغناطيسية القابلة للتعديل TMA فهي وحدة فصل حرارية مغناطيسية تقليدية. توفر وحدات الفصل الإلكترونية دقة فائقة، وقابلية تكرار عالية، ونطاقات ضبط أكثر مرونة عادةً..

س: ما هي قدرة قاطع الدائرة هذا على قطع التيار؟
ج: يتمتع جهاز XT5S 400 بقدرة قطع قصوى مصنفة لقصر الدائرة (Icu) تبلغ 85 كيلو أمبير عند 220-240 فولت تيار متردد، و50 كيلو أمبير عند 380-440 فولت تيار متردد، و30 كيلو أمبير عند 500-525 فولت تيار متردد، و25 كيلو أمبير عند 690 فولت تيار متردد.

س: هل يمكن تزويد هذا القاطع بمحرك للتشغيل عن بعد؟
ج: نعم، يتوفر تشغيل المحرك كملحق اختياري. يتيح ذلك فتح وإغلاق قاطع الدائرة عن بُعد لإدارة الطاقة الآلية وتكامل نظام SCADA..

س: ما هي الملحقات المتوفرة لهذا القاطع الكهربائي؟
ج: يتوافق جهاز XT5S 400 مع مجموعة شاملة من الملحقات بما في ذلك جهات الاتصال المساعدة (NO/NC)، ورحلات التحويل، وأجهزة تحرير الجهد المنخفض، والمقابض الدوارة، ومشغلات المحركات، ووحدات الاتصال للمراقبة المتقدمة.

س: ما هو الجهد المقنن ومستوى العزل؟
أ: يتميز قاطع الدائرة بجهد تشغيل مقنن (Ue) يبلغ 690 فولت تيار متردد، وجهد عزل مقنن (Ui) يبلغ 1000 فولت. أما جهد تحمل النبضة المقنن (Uimp) فهو 8 كيلو فولت..

س: ما الفرق بين إصداري XT5S و XT5H؟
ج: يُعدّ XT5S الإصدار ذو قدرة القطع القياسية (50 كيلو أمبير عند 400 فولت)، بينما يُعدّ XT5H الإصدار ذو قدرة القطع العالية (70 كيلو أمبير عند 400 فولت). يُناسب XT5S معظم التطبيقات الصناعية، بينما يُستخدم XT5H في التطبيقات التي يُتوقع فيها تيارات أعطال أعلى.

س: ما هي سرعة شحن هذه الوحدة؟
ج: بما أن هذا المنتج متوفر في المخزون، فإننا عادةً ما نقوم بالشحن في غضون 24 ساعة من تأكيد الطلب عبر خدمات الشحن السريع العالمية مثل DHL أو FedEx.

نماذج موصى بها

يعمل جهاز ABB XT5S 400 Ekip Dip LS/I بسلاسة مع مكونات وملحقات ABB التالية:

• 1SDA100426R1: XT5S 400 Ekip Dip LSI In=250 3p FF إصدار ذو تصنيف تيار أقل للتطبيقات التي تتطلب إعدادات حماية مخفضة.

• 1SDA100428R1: XT5S 400 Ekip Dip LSI In=400 3p FF version with additional Selected protection function for improved coordinate.

• 1SDA100482R1: XT5S 400 Ekip Dip LIG In=400 4p FF version with four pole configuration and earth fault protection.

• Ekip Com Modbus TCP (1SDA074151R1)وحدة اتصال لدمج قاطع الدائرة في شبكات Modbus TCP للمراقبة والتحكم عن بعد.

• شركة إكيب للتوريدات (1SDA074172R1)يلزم وجود وحدة تزويد طاقة إضافية عند تركيب وحدات الاتصال على قاطع الدائرة.

• وحدات الاتصال المساعدة: متوفر بتكوينات مختلفة (1NO+1NC، 2NO+2NC) لإشارة الحالة ودوائر التعشيق.

• مشغل محرك: محرك اختياري لعمليات الفتح والإغلاق عن بعد، مما يتيح إدارة الطاقة الآلية.
