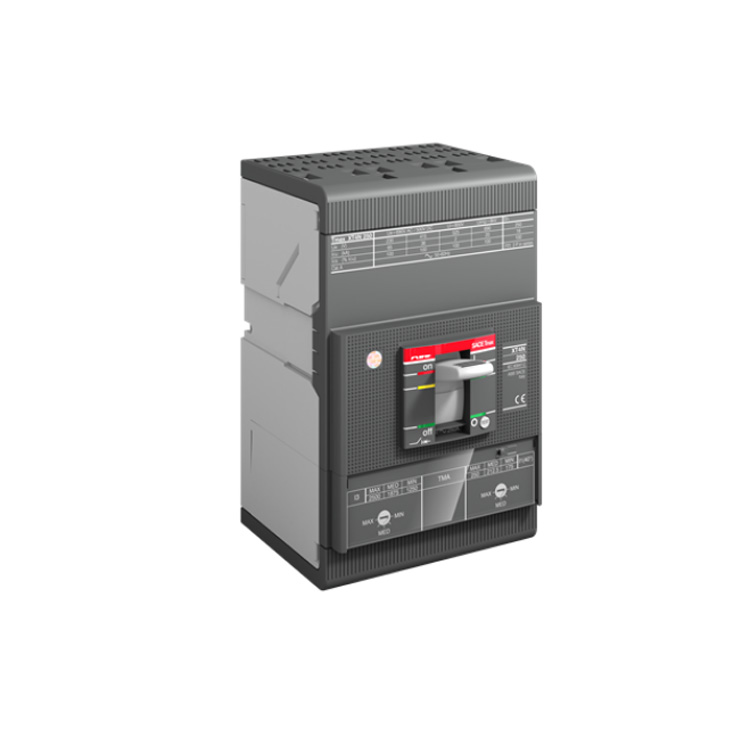

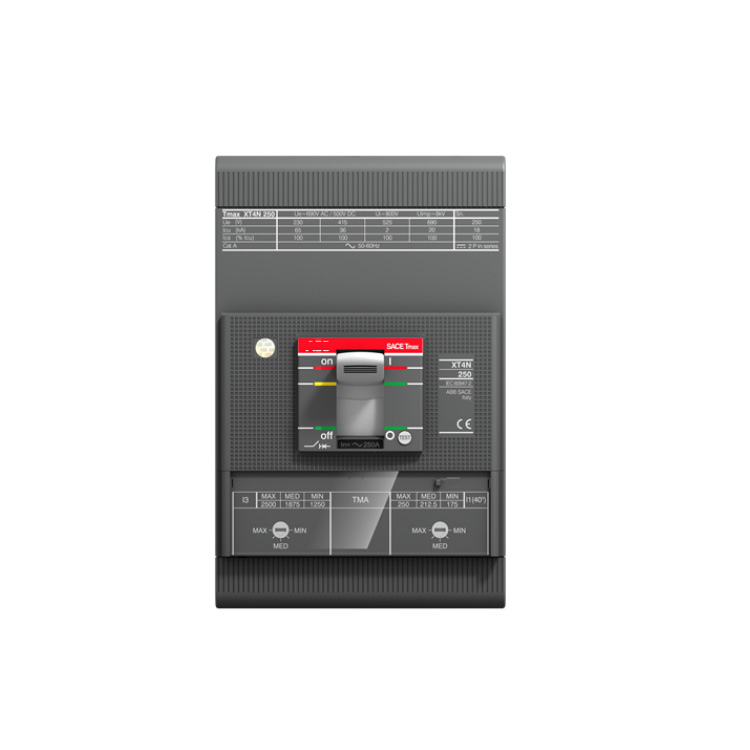

قاطع الدائرة الكهربائية ABB XT4H250 TMA250-2500 FF 3P ذو الغلاف المصبوب (1SDA068345R1)

المزايا الأساسية

• حماية حرارية مغناطيسية قابلة للتعديلتوفر وحدة فصل التيار TMA حماية مزدوجة بإعدادات قابلة للتعديل. يمكن ضبط الحماية الحرارية (من الحمل الزائد) من 175 أمبير إلى 250 أمبير، بينما يمكن ضبط الحماية المغناطيسية (من قصر الدائرة) من 1250 أمبير إلى 2500 أمبير. تتيح هذه المرونة تنسيقًا دقيقًا مع أجهزة الحماية اللاحقة لتحقيق انتقائية مثالية..

• قدرة كسر عاليةبفضل قدرة قطع التيار القصوى المقدرة لتيار القصر (Icu) البالغة 70 كيلو أمبير عند 400 فولت تيار متردد، يوفر جهاز XT4H250 حماية استثنائية ضد تيارات الأعطال. تصل قدرة قطع التيار المقدرة لتيار القصر أثناء التشغيل (Ics) إلى 100 كيلو أمبير عند 220-240 فولت تيار متردد، مما يضمن التشغيل الموثوق حتى في ظل ظروف الأعطال الشديدة..

• تصميم صغير الحجم وعالي الأداءصُممت سلسلة SACE Tmax XT لتوفير قدرة قطع عالية في مساحة صغيرة، مما يوفر مساحة قيّمة في اللوحة. يوفر إطار XT4 تصنيفًا يصل إلى 250 أمبير مع الحفاظ على أبعاد مناسبة لتكوينات لوحات التوزيع الكهربائية الكثيفة..

• خيارات تركيب مرنةيدعم قاطع الدائرة كلاً من التكوينات الثابتة والتوصيلية. يتوفر تشغيل محرك القيادة كملحق اختياري، مما يتيح إمكانية التبديل عن بُعد لأنظمة إدارة الطاقة الآلية..

• توافق النظام الكامليتوافق جهاز XT4H250 مع مجموعة شاملة من ملحقات ABB، بما في ذلك نقاط التلامس المساعدة، ووحدات الفصل التحويلية، ووحدات تحرير الجهد المنخفض، ووحدات الاتصال. يتيح هذا النهج المعياري تكوينات مخصصة لتلبية متطلبات التطبيقات المحددة..

• الامتثال للمعاييريتوافق قاطع الدائرة مع معايير IEC 60947-2 ويحمل شهادة CE. يضمن جهد العزل المقنن (Ui) البالغ 1000 فولت وجهد تحمل النبضة المقنن (Uimp) البالغ 8 كيلو فولت أداءً موثوقًا به في البيئات الكهربائية الصعبة..

المعايير الفنية

سيناريوهات التطبيق

يُعد جهاز ABB XT4H250 TMA250-2500 FF 3P ضروريًا في أنظمة توزيع الطاقة الصناعية والتجارية المختلفة التي تتطلب حماية موثوقة للدائرة الكهربائية:

• توزيع الطاقة الصناعية: تعمل كقواطع رئيسية وفرعية في لوحات التوزيع الكهربائية في المصانع، لحماية دوائر التغذية والمعدات المتصلة بها من حالات التحميل الزائد وقصر الدائرة.

• مراكز التحكم في المحركاتيوفر حماية موثوقة لدوائر المحركات ثلاثية الأطوار حتى 690 فولت تيار متردد. تسمح إعدادات الفصل القابلة للتعديل بالتنسيق الدقيق مع متطلبات حماية المحرك..

• مشاريع البنية التحتية: يستخدم في المباني التجارية ومراكز البيانات والمرافق المؤسسية لحماية دوائر الإدخال والتوزيع الرئيسية.

• مرافق الصناعات التحويلية: يحمي الدوائر الكهربائية الحيوية في المصانع الكيميائية ومصافي النفط ومرافق تجهيز الأغذية حيث يكون توزيع الطاقة الموثوق به أمراً ضرورياً.

• حماية المولد: يعمل كحماية لدوائر خرج المولد، مما يضمن التشغيل الآمن أثناء بدء التشغيل والمزامنة وتغييرات الحمل.

• حماية دائرة التغذيةيوفر حماية موثوقة لكابلات التغذية وقضبان التوزيع في المنشآت الكهربائية الكبيرة، مع قدرة قطع عالية للتعامل مع تيارات الأعطال بأمان..

ما يشمله العرض

• 1 × قاطع دائرة كهربائية مصبوب من نوع ABB XT4H250 TMA250-2500 FF 3P (1SDA068345R1)

• العبوة الأصلية من المصنع (جديدة وأصلية)

قبل الشراء

• حالة المخزونمتوفر في المخزون - جاهز للشحن الفوري.

• حالةجديد وأصلي. يتم اختبار كل وحدة والتحقق منها بنسبة 100% قبل الشحن.

• ملاحظة حول الملحقاتتتوفر نقاط التلامس المساعدة، ومفاتيح الفصل التحويلية، ومفاتيح فصل الجهد المنخفض، ومشغلات المحركات بشكل منفصل. يرجى تحديد متطلباتك عند الطلب إذا كنت بحاجة إلى ملحقات إضافية.

• تثبيتيجب أن يتم التركيب بواسطة فنيين مؤهلين. تأكد من فصل جميع مصادر الطاقة قبل التركيب. اتبع قوانين ولوائح الكهرباء المحلية الخاصة بتركيب قواطع الدائرة.

• ضمانيأتي مع ضمان قياسي لمدة 12 شهرًا يغطي عيوب المواد والتصنيع.

الأسئلة الشائعة

س: ماذا يمثل رقم الطراز XT4H250 TMA250-2500 FF 3P؟
ج: يتوزع رقم الطراز كما يلي: XT4H = حجم إطار Tmax XT4، إصدار ذو قدرة قطع عالية؛ 250 = تيار مقنن 250 أمبير؛ TMA = وحدة فصل قابلة للتعديل حراريًا ومغناطيسيًا؛ 250-2500 = نطاق ضبط وحدة الفصل (250 أمبير حراري، 2500 أمبير مغناطيسي)؛ FF = إصدار ثابت مع أطراف أمامية؛ 3P = تكوين ثلاثي الأقطاب.

س: ما الفرق بين إعدادات الحماية الحرارية والمغناطيسية؟
أ: يمكن ضبط الحماية الحرارية (من الحمل الزائد) من 175 أمبير إلى 250 أمبير، وتستجيب لحالات التيار الزائد المستمر. أما الحماية المغناطيسية (من قصر الدائرة) فيمكن ضبطها من 1250 أمبير إلى 2500 أمبير، وتستجيب فورًا لتيارات الأعطال العالية. كلا الإعدادين قابلان للتعديل للتنسيق مع أجهزة الحماية المتصلة بالدائرة..

س: ما هي قدرة قاطع الدائرة هذا على قطع التيار؟
ج: يتمتع جهاز XT4H250 بقدرة قطع قصوى مصنفة لتيار قصر الدائرة (Icu) تبلغ 70 كيلو أمبير عند 400 فولت تيار متردد. وتصل قدرة قطع تيار قصر الدائرة التشغيلية المصنفة (Ics) إلى 100 كيلو أمبير عند 220-240 فولت تيار متردد، مما يوفر حماية استثنائية ضد تيارات الأعطال..

س: هل يمكن تزويد هذا القاطع بمحرك للتشغيل عن بعد؟
ج: نعم، يتوفر تشغيل المحرك كملحق اختياري. يتيح ذلك فتح وإغلاق قاطع الدائرة عن بُعد لإدارة الطاقة الآلية وتكامل نظام SCADA..

س: ما هي الملحقات المتوفرة لهذا القاطع الكهربائي؟
ج: يتوافق جهاز XT4H250 مع مجموعة شاملة من الملحقات، بما في ذلك نقاط التلامس المساعدة (NO/NC)، ووحدات الفصل التحويلية، ووحدات تحرير الجهد المنخفض، والمقابض الدوارة، ومشغلات المحركات، ووحدات الاتصال للمراقبة المتقدمة..

س: ما هو الجهد المقنن ومستوى العزل؟
أ: يتميز قاطع الدائرة بجهد تشغيل مقنن (Ur) يبلغ 690 فولت تيار متردد، وجهد عزل مقنن (Ui) يبلغ 1000 فولت. أما جهد تحمل النبضة المقنن (Uimp) فهو 8 كيلو فولت..

س: ما الفرق بين تكوين FF وتكوينات المحطات الطرفية الأخرى؟
ج: يشير الرمز "FF" إلى أن قاطع الدائرة مزود بأطراف أمامية على جانبي الخط والحمل، مصممة للتوصيل بمسامير من الأمام. قد تتضمن التكوينات الأخرى أطرافًا خلفية أو توصيلات قابلة للتوصيل حسب طراز القاطع المحدد..

س: ما هي سرعة شحن هذه الوحدة؟
ج: بما أن هذا المنتج متوفر في المخزون، فإننا عادةً ما نقوم بالشحن في غضون 24 ساعة من تأكيد الطلب عبر خدمات الشحن السريع العالمية مثل DHL أو FedEx.

نماذج موصى بها

يعمل جهاز ABB XT4H250 TMA250-2500 FF 3P بسلاسة مع مكونات وملحقات ABB التالية:

• 1SDA068346R1: XT4H250 TMA250-2500 FF 4P إصدار بتكوين رباعي الأقطاب للتطبيقات التي تتطلب حماية محايدة.

• 1SDA054279R1إصدار T4H250 TMA125-1250 رباعي الأقطاب بنطاق ضبط فصل أقل للتطبيقات التي تتطلب حماية أكثر حساسية.

• Ekip Com Modbus TCP (1SDA074151R1)وحدة اتصال لدمج قاطع الدائرة في شبكات Modbus TCP للمراقبة والتحكم عن بعد.

• شركة إكيب للتوريدات (1SDA074172R1)يلزم وجود وحدة تزويد طاقة إضافية عند تركيب وحدات الاتصال على قاطع الدائرة.

• وحدات الاتصال المساعدة: متوفر بتكوينات مختلفة (1NO+1NC، 2NO+2NC) لإشارة الحالة ودوائر التعشيق.

• مشغل محرك: محرك اختياري لعمليات الفتح والإغلاق عن بعد، مما يتيح إدارة الطاقة الآلية.

• مقبض دواربديل للمفتاح القياسي للتشغيل المثبت على الباب، متوفر بأطوال مقابض مختلفة.
