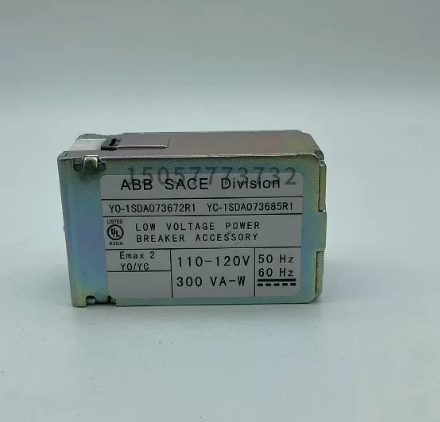

ABB 1SDA073672R1 فتح وتحرير التحويلة (YO)

الميزات الرئيسية

• الفصل الكهربائي عن بعد – يُمكّن من فتح قاطع الدائرة من لوحة تحكم عن بُعد، أو وحدة تحكم منطقية قابلة للبرمجة (PLC)، أو نظام SCADA دون تدخل يدوي

• توافق الجهد العالمي – مصمم للاستخدام مع تطبيقات التيار المتردد والتيار المستمر بجهد 110-120 فولت، مما يبسط إدارة المخزون ويقلل من تنوع قطع الغيار

• توافق واسع مع قواطع الدائرة – مصمم لإطارات SACE Emax 2 (E1.2، E2.2، E4.2، E6.2) وTmax XT7/XT7M

• استجابة سريعة – زمن فتح YO يبلغ حوالي 20 مللي ثانية لإطارات XT7/XT7M

• التشغيل المستمر أو النبضي – الحد الأدنى لمدة النبضة 100 مللي ثانية؛ كما يدعم التنشيط المستمر

• ملحق مُثبّت من المصنع – تركيب مباشر على آلية القاطع، لا حاجة إلى محولات خارجية

المواصفات الفنية

المزايا الأساسية

1. إمكانية التشغيل عن بُعد للأنظمة الآلية

يحوّل مفتاح الفصل YO إشارة التحكم الكهربائية إلى إجراء فصل ميكانيكي، مما يسمح بفتح قاطع الدائرة عن بُعد من غرفة التحكم أو وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو نظام SCADA. وهذا أمر ضروري لأنظمة الإغلاق الطارئ حيث يلزم فصل الطاقة فورًا دون وجود أفراد بالقرب من القاطع. .

2. تصميم عالمي لجهد التيار المتردد/المستمر

على عكس بعض الإصدارات التي تتطلب نسخًا منفصلة للتيار المتردد والتيار المستمر، يعمل جهاز 1SDA073672R1 على كلٍ من التيار المتردد والتيار المستمر بجهد 110-120 فولت. هذا يقلل من تعقيد إدارة المخزون ويضمن توفر القطعة الاحتياطية المناسبة بغض النظر عن مصدر طاقة التحكم في منشأتك. .

3. توافق واسع مع قواطع الدائرة

يخدم رقم جزء واحد عدة عائلات من قواطع الدائرة: قواطع الدائرة الهوائية SACE Emax 2 (من E1.2 إلى E6.2) وقواطع الدائرة المصبوبة Tmax XT7/XT7M. تُسهّل هذه الميزة عملية تخطيط الصيانة للمنشآت التي تستخدم مزيجًا من منصات قواطع الدائرة من ABB. .

4. تصميم موثوق ومجرب

يُعدّ مفتاح YO ملحقًا مُصمّمًا خصيصًا لمنصات قواطع الدائرة هذه، من إنتاج شركة ABB. يضمن زمن الفتح البالغ 20 مللي ثانية استجابة سريعة لأوامر التحكم، بينما تتيح مدة النبضة الدنيا البالغة 100 مللي ثانية مرونة في مصدر إشارة التحكم. .

5. ضروري لأجهزة التعشيق الآمنة

يُعدّ مفتاح فصل التيار YO عنصرًا أساسيًا في أنظمة التعشيق الآمنة. فعند دمجه مع مفتاح فصل التيار YC (مفتاح فصل التحويلة) ومحرك شحن الزنبرك (M)، فإنه يُتيح التشغيل الكامل عن بُعد للقاطع، وهو شرط أساسي لأنظمة التحويل الآلي، ومزامنة المولدات، وأنظمة تنسيق الحماية. .

التطبيقات

يتم نشر إصدار ABB 1SDA073672R1 YO عبر تطبيقات توزيع الطاقة والتحكم الحيوية:

الموديلات الموصى بها والملحقات ذات الصلة

ملحوظةإصدار YO هو افتتاح ملف. لجهاز تحكم عن بعد إغلاقيلزم وجود وحدة تحرير إغلاق التحويلة YC. يمكن تركيب كليهما معًا على نفس قاطع الدائرة للتشغيل عن بُعد بالكامل.

المحتويات

• 1 × ABB 1SDA073672R1 مفتاح فتح التحويلة (YO)

ملاحظة: يتم بيع قاطع الدائرة الكهربائية، وجهاز تحرير الإغلاق YC، ومحرك الشحن الزنبركي، ووحدة فصل Ekip بشكل منفصل.

لماذا تشتري منا؟

• جديد وأصلي – ملحق أصلي مُركّب في مصنع ABB

• في الأوراق المالية جاهز للشحن في نفس يوم العمل أو اليوم التالي

• تم اختباره بالكامل – تم التحقق من كل وحدة للتأكد من وظائفها

• يشمل الضمان اشترِ بثقة

• الدعم الفني – تتوفر المساعدة في توافق قواطع الدائرة

الأسئلة الشائعة (FAQ)

س1: ما هو ABB 1SDA073672R1؟

هو جهاز تحرير فتح التحويلة (YO) لقواطع الدائرة الكهربائية ABB SACE Emax 2 و Tmax XT7/XT7M. يُمكّن من الفصل الكهربائي عن بُعد للقاطع عن طريق تحويل إشارة التحكم إلى حركة فتح ميكانيكية. .

س2: ما الفرق بين YO و YC؟

YO (فتح/فصل التحويلة) يفتح/يفصل القاطع. YC (مفتاح إغلاق التحويلة) يُغلق القاطع. 1SDA073672R1 هو مفتاح YO — يفتح الكسارة .

س3: ما هو الجهد الذي يعمل عنده هذا الجهاز لتحرير الزنبرك؟

وهي تعمل في 110-120 فولت تيار متردد/مستمر — نفس الجهد لكل من تطبيقات التيار المتردد والتيار المستمر .

س4: ما هي قواطع الدائرة الكهربائية المتوافقة؟

تم تصميمه لـ SACE Emax 2 الإطارات (E1.2، E2.2، E4.2، E6.2) و Tmax XT7/XT7M قواطع أغلفة مصبوبة .

س5: ما مدى سرعة فصل قاطع الدائرة عند تحرير سلك YO؟

بالنسبة لإطارات XT7/XT7M، يكون وقت الفتح تقريبًا 20 مللي ثانية .

س6: هل يمكنني استخدام إشارة مستمرة أم أنني بحاجة إلى نبضة؟

كلاهما مدعوم. الحد الأدنى لمدة النبضة هو 100 مللي ثانيةكما أن التنشيط المستمر ممكن أيضاً، ولكن لا يمكن إعادة إغلاق القاطع إلا بعد إزالة إشارة YO ومرور مدة لا تقل عن 30 مللي ثانية. .

س7: هل يعمل جهاز تحرير YO هذا مع كل من طاقة التحكم AC و DC؟

نعم. تم تصنيف 1SDA073672R1 لـ 110-120 فولت تيار متردد/مستمر، تغطي كلا نوعي طاقة التحكم برقم جزء واحد .

س8: ما هو استهلاك الطاقة لإصدار YO؟

استهلاك الطاقة المستمر هو 3.5 فولت أمبير (تيار متردد) أو 3.5 واط (تيار مستمر)تبلغ قدرة بدء التشغيل 300 فولت أمبير/واط .

س9: هل يمكنني تثبيت كل من YO و YC على نفس قاطع الدائرة؟

نعم. يمكن تركيب كل من مفتاحي الفتح (YO) والإغلاق (YC)، مما يتيح التشغيل الكامل عن بُعد للفتح والإغلاق عند دمجهما مع محرك شحن زنبركي. .

س10: هل هذا منتج أصلي من شركة ABB؟

نعم. هذا جديد وأصلي ملحق مصنع ABB برقم الكتالوج 1SDA073672R1 .

س11: ما هي الأبعاد والوزن؟

تقريبًا 105 × 55 × 135 مم و 0.12 كجم .

س12: كيف يمكنني اختبار إصدار YO؟

تقدم شركة ABB خدمة مخصصة وحدة اختبار YO/YC يتحقق ذلك من استمرارية تشغيل جهاز الفصل عند جهد 24-250 فولت تيار متردد/مستمر، مع إجراء اختبار دوري كل 30 ثانية .
