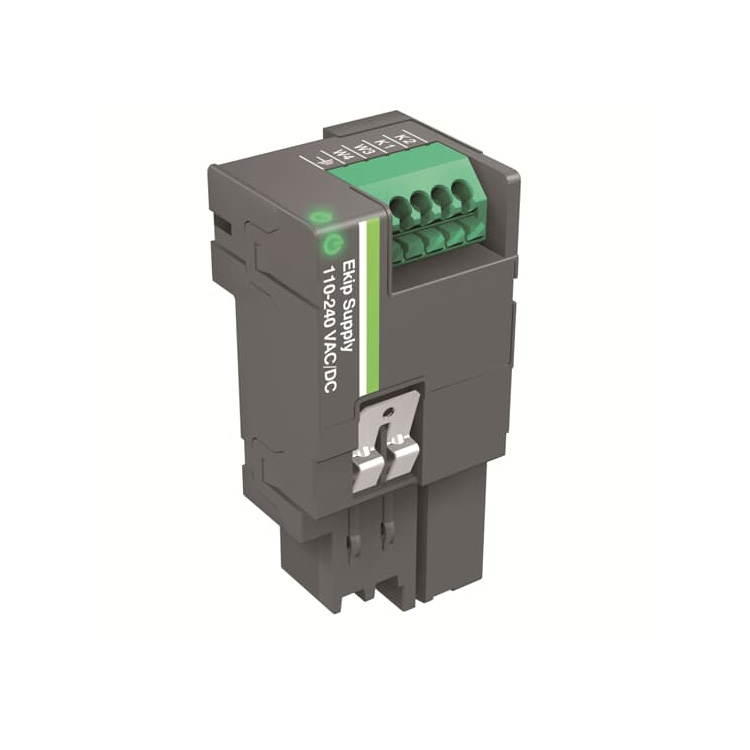

وحدة تزويد الطاقة ABB Ekip 110-240VAC/DC (1SDA074172R1)

المزايا الأساسية

• نطاق جهد الإدخال الواسعتقبل الوحدة مدخلات تيار متردد/مستمر بجهد 110-240 فولت، مما يوفر مرونة استثنائية لمختلف ظروف إمداد الطاقة. هذه القدرة واسعة النطاق تلغي الحاجة إلى إصدارات خاصة بجهد محدد، وتبسط عملية الشراء للمشاريع العالمية..

• أمر بالغ الأهمية لوحدات الاتصاليُعدّ مصدر الطاقة Ekip إلزاميًا عند تركيب وحدات الاتصال، سواءً كانت داخلية أو خارجية. فبدون هذا المصدر الإضافي للطاقة، لا تستطيع وحدة فصل Ekip الحفاظ على الاتصال مع أنظمة الإشراف عندما لا تكون الدائرة الرئيسية مُشغّلة..

• تكامل سلسصُممت هذه الوحدة خصيصًا لمنصات قواطع الدائرة الكهربائية من ABB، حيث تُركّب مباشرةً في صندوق التوصيل، وتتيح تركيب وحدات متطورة أخرى. ويمكن تركيبها ميدانيًا في أي وقت، مما يجعلها مثالية لترقيات الأنظمة وتحديثاتها..

• توافق شامليتوافق نظام Ekip Supply مع قواطع الدائرة الكهربائية Emax 2 (E1.2، E2.2، E4.2، E6.2) وقواطع سلسلة Tmax XT (XT2، XT4، XT5، XT7، XT7M). يضمن هذا التوافق الواسع أن وحدة واحدة يمكنها خدمة العديد من إطارات القواطع في جميع أنحاء المنشأة..

• صغير الحجم وخفيف الوزنبفضل وزنها الصافي الذي يبلغ 0.05 كجم فقط وأبعادها المدمجة، تقلل هذه الوحدة من متطلبات المساحة مع توفير طاقة موثوقة لأجهزة الحماية والتحكم الحيوية..

• الامتثال للمعاييرتتوافق الوحدة مع معايير اللجنة الكهروتقنية الدولية (IEC) وتحمل شهادات CE وRoHS وREACH وATEX وVDE وWEEE، مما يضمن الامتثال للوائح السلامة البيئية ولوائح المعدات الكهربائية الدولية..

المعايير الفنية

سيناريوهات التطبيق

يُعد جهاز ABB Ekip Supply 110-240VAC/DC ضروريًا في أنظمة توزيع الطاقة الصناعية والتجارية المختلفة التي تتطلب حماية موثوقة لقواطع الدائرة الكهربائية:

• عوامل كسر الدخل الرئيسييوفر طاقة مساعدة لوحدات فصل التيار الكهربائي Ekip على قواطع الدائرة الرئيسية الداخلة في لوحات مفاتيح الجهد المنخفض، مما يضمن بقاء وظائف الحماية نشطة حتى عند فصل التيار الكهربائي عن الدائرة الرئيسية..

• حماية المولديُمكّن هذا النظام من تزويد مرحلات الحماية على قواطع دوائر المولد بالطاقة بشكل مستقل، مما يضمن المراقبة والحماية المستمرة أثناء بدء تشغيل المولد وإيقاف تشغيله..

• توزيع الطاقة في مراكز البياناتيدعم لوحات توزيع الطاقة الحيوية حيث يجب أن تظل وحدات فصل الطاقة الكهربائية (Ekip) نشطة بغض النظر عن تيار الحمل، مما يضمن الحماية المستمرة والتواصل مع أنظمة إدارة المباني..

• أنظمة التحكم في الأتمتة الصناعيةيوفر طاقة مساعدة موثوقة لوحدات Ekip UP ووحدات الاتصال في مرافق التصنيع الآلية، مما يتيح المراقبة والتحكم عن بعد في قواطع الدائرة..

• تركيبات قضبان التوزيع للتيار المستمربفضل نطاق الإدخال الواسع للتيار المتردد/المستمر، تُعد هذه الوحدة مثالية للتركيبات التي تعمل بالتيار المستمر، بما في ذلك الأنظمة المدعومة بالبطاريات وتطبيقات الطاقة المتجددة..

• تحديثات وتطويرات الأنظمةيسمح التصميم القابل للتركيب في الموقع بترقية التركيبات الحالية بإمكانيات الاتصال دون استبدال قاطع الدائرة بالكامل..

ما يشمله العرض

• 1 × وحدة تزويد الطاقة ABB Ekip 110-240VAC/DC (1SDA074172R1)

• العبوة الأصلية من المصنع (جديدة وأصلية)

قبل الشراء

• حالة المخزونمتوفر في المخزون - جاهز للشحن الفوري.

• حالةجديد وأصلي. يتم اختبار كل وحدة والتحقق منها بنسبة 100% قبل الشحن.

• ملاحظة التوافقيلزم استخدام وحدة تزويد الطاقة Ekip عند تركيب وحدات الاتصال على قواطع الدائرة الكهربائية Emax 2 أو Tmax XT. أما بالنسبة لـ Ekip UP، فإن الإصدار 24-48 فولت تيار مستمر (1SDA074173R1) هو الوحيد المناسب.يرجى التحقق من طراز قاطع الدائرة الكهربائية ونوع وحدة الفصل قبل الطلب.

• تثبيتيجب أن يتم التركيب بواسطة فنيين مؤهلين. يتم تركيب الوحدة في صندوق طرف قاطع الدائرة. تأكد من فصل جميع مصادر الطاقة قبل التركيب.

• ضمانيأتي مع ضمان قياسي لمدة 12 شهرًا يغطي عيوب المواد والتصنيع.

الأسئلة الشائعة

س: ماذا يمثل رقم الطراز 1SDA074172R1؟
ج: رقم القطعة 1SDA074172R1 هو رمز الطلب الخاص بشركة ABB لوحدة تزويد الطاقة Ekip ذات مدخل تيار متردد/مستمر 110-240 فولت، والمتوافقة مع قواطع الدائرة الكهربائية من سلسلة Emax 2 E1.2 إلى E6.2 وسلسلة Tmax XT.

س: ما هي الوظيفة الأساسية لوحدة إمداد الطاقة Ekip؟
ج: يوفر مصدر الطاقة Ekip طاقةً إضافيةً لوحدات فصل Ekip والوحدات الإضافية المثبتة في صندوق طرفية قاطع الدائرة. وهو يضمن استمرار عمل وظائف الحماية والاتصال حتى عند فصل التيار الكهربائي عن الدائرة الرئيسية..

س: متى يصبح توفير الطاقة الكهربائية إلزاميًا؟
ج: يُعدّ مصدر الطاقة الاحتياطي إلزاميًا دائمًا عند تركيب وحدات الاتصال، سواءً كانت داخلية أو خارجية. فبدونه، لا تستطيع وحدة فصل التيار الكهربائي (Ekip) التواصل مع أنظمة الإشراف عندما لا تكون الدائرة الرئيسية موصولة بالتيار الكهربائي..

س: ما هي قواطع الدائرة الكهربائية المتوافقة مع هذه الوحدة؟
ج: إن مصدر الطاقة Ekip 110-240VAC/DC متوافق مع قواطع الدائرة الهوائية Emax 2 (E1.2، E2.2، E4.2، E6.2) وقواطع الدائرة المصبوبة Tmax XT (XT2، XT4، XT5، XT7، XT7M)..

س: ما الفرق بين هذه الوحدة ونسخة التيار المستمر 24-48 فولت؟
ج: يقبل الإصدار 110-240 فولت تيار متردد/مستمر (1SDA074172R1) نطاق جهد إدخال أوسع مناسب لمصادر الطاقة المساعدة القياسية للتيار المتردد. أما الإصدار 24-48 فولت تيار مستمر (1SDA074173R1) فهو مصمم لأنظمة التيار المستمر منخفضة الجهد، وهو الإصدار الوحيد المناسب لـ Ekip UP.

س: كيف يتم تركيب نظام إمداد الطاقة Ekip؟
ج: يتم تركيب الوحدة في صندوق طرفيات قاطع الدائرة. ويمكن تركيبها ميدانياً في أي وقت، كما أنها تسمح بتركيب وحدات متقدمة أخرى مثل واجهات الاتصال..

س: هل تدعم هذه الوحدة التبديل السريع؟
ج: يجب تركيب وحدة تزويد الطاقة الكهربائية (Ekip Supply) مع فصل قاطع الدائرة الكهربائية. يُرجى اتباع إجراءات التركيب الخاصة بشركة ABB والتأكد من فصل جميع مصادر الطاقة قبل التركيب.

س: ما هي سرعة شحن هذه الوحدة؟
ج: بما أن هذا المنتج متوفر في المخزون، فإننا عادةً ما نقوم بالشحن في غضون 24 ساعة من تأكيد الطلب عبر خدمات الشحن السريع العالمية مثل DHL أو FedEx.

نماذج موصى بها

يعمل جهاز ABB Ekip Supply 110-240VAC/DC بسلاسة مع مكونات ABB التالية:

• 1SDA074173R1إصدار Ekip Supply بجهد 24-48 فولت تيار مستمر، وهو مطلوب لتطبيقات Ekip UP ومناسب لمصادر الطاقة المساعدة ذات الجهد المنخفض للتيار المستمر.

• 1SDA105166R1وحدة اتصال Ekip Com Modbus RS-485 لقواطع الدائرة Tmax XT، وتتطلب وحدة تزويد الطاقة Ekip للتشغيل..

• 1SDA074158R1وحدة اتصال Ekip Com Modbus TCP لقواطع الدائرة Emax 2، مما يتيح المراقبة والتحكم عبر الإيثرنت..

• وحدة رحلات إيكيب تاتشوحدة فصل حماية متطورة لقواطع الدائرة الكهربائية Emax 2، تعمل بواسطة مصدر طاقة Ekip لضمان الأداء الكامل.

• إكيب أبوحدة حماية وتحكم معيارية يمكن دمجها في أي قاطع دارة، وتتطلب إصدار إمداد الطاقة Ekip بجهد 24-48 فولت تيار مستمر.

• برنامج Ekip Connectبرنامج ABB لتكوين أنظمة التشغيل على أجهزة الكمبيوتر لبرمجة وحدات رحلات Ekip ووحدات الاتصال.
