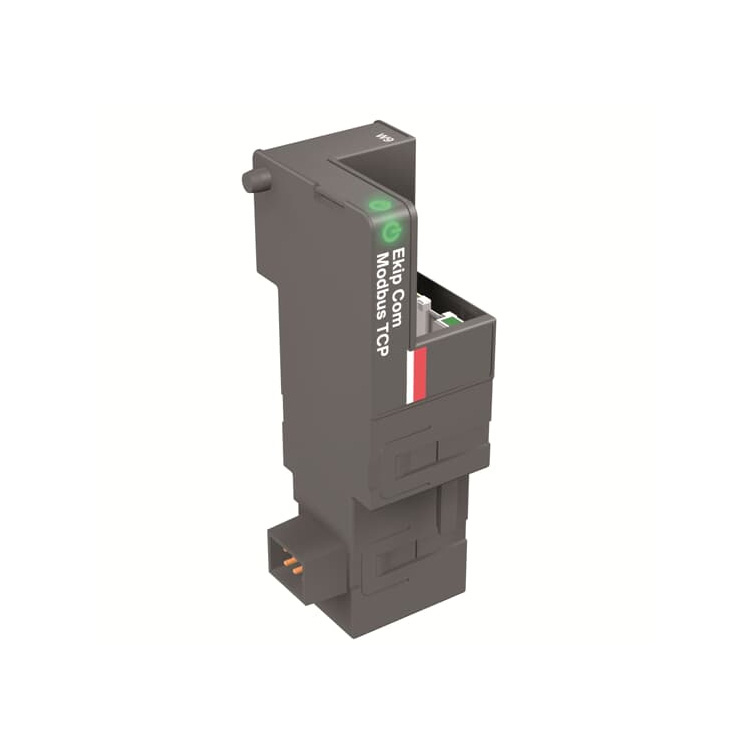

وحدة اتصال ABB Ekip Com Modbus TCP (1SDA074151R1)

المزايا الأساسية

• المراقبة الشاملة عن بعدتتيح هذه الوحدة قراءة القياسات الكهربائية عن بُعد من وحدة فصل التيار Ekip Touch، بما في ذلك بيانات التيار والجهد والطاقة. كما يمكن مراقبة معلومات حالة قاطع الدائرة، مثل حالة الفتح/الإغلاق/الفصل، وحالة التركيب/الإخراج، عن بُعد. .

• إمكانية التحكم عن بعدعند استخدام وحدة التشغيل المناسبة، يسمح بروتوكول Ekip Com Modbus TCP بتنفيذ أوامر الفتح والإغلاق عن بُعد على قاطع الدائرة. وهذا يُمكّن من التشغيل الكامل عن بُعد لقواطع الدائرة في أنظمة توزيع الطاقة الآلية. .

• وظائف خادم HTTPيُمكّن خادم الويب المدمج المشغلين من الوصول إلى معلومات قاطع الدائرة عبر متصفح ويب قياسي عن طريق إدخال عنوان IP الخاص بالوحدة. يوفر هذا طريقة مريحة ومجانية للمراقبة المحلية دون الحاجة إلى تثبيت برامج مخصصة. .

• دعم التكراربالنسبة للتطبيقات التي تتطلب توافراً عالياً، يمكن تثبيت وحدة Ekip Com Modbus TCP Redundant المقابلة بجانب الوحدة القياسية. يضمن هذا التكرار لمنافذ الاتصال استمرارية اتصال نظام المراقبة في التطبيقات الحيوية مثل مصافي النفط والمنشآت الكيميائية ومصانع الصلب. .

• تكامل سلس للنظامتدعم هذه الوحدة التكامل مع نظام التحكم في توزيع الطاقة الكهربائية (EDCS) من ABB Ability عبر Ekip Com Hub، مما يتيح الصيانة التنبؤية القائمة على السحابة، وتحليلات الطاقة، وإنشاء التقارير. .

• سهولة التركيب والتكوينيسمح تصميم الخرطوشة بتثبيت الوحدة مباشرةً على صندوق التوصيل دون الحاجة إلى أدوات خاصة. ويمكن إجراء عملية التهيئة من خلال شاشة وحدة الفصل أو عبر برنامج Ekip Connect من ABB. .

المعايير الفنية

سيناريوهات التطبيق

تُعد وحدة ABB Ekip Com Modbus TCP ضرورية في أنظمة توزيع الطاقة الصناعية والتجارية المختلفة التي تتطلب المراقبة والتحكم عن بُعد:

• توزيع الطاقة في مراكز البيانات: يُمكّن من المراقبة الآنية لحالة قواطع الدائرة الكهربائية والمعايير الكهربائية في وحدات توزيع الطاقة بمراكز البيانات، مما يدعم الصيانة الاستباقية وتحسين استهلاك الطاقة. .

• أنظمة الأتمتة الصناعية: يدمج قواطع الدائرة الكهربائية Emax 2 في شبكات أتمتة المصانع للتحكم والمراقبة المنسقة في مرافق التصنيع.

• منشآت النفط والغازيوفر اتصالاً موثوقاً به لقواطع الدائرة في مصافي النفط ومصانع البتروكيماويات، حيث تضمن تكوينات الاتصال الاحتياطية استمرارية التشغيل .

• أنظمة إدارة المباني: يربط قواطع الدائرة بشبكات أتمتة المباني لمراقبة الطاقة وإدارة الأحمال في المباني التجارية والمؤسسية.

• إدارة الطاقة عبر الحوسبة السحابيةعند اقترانها بوحدة Ekip Com Hub، تتيح هذه الوحدة الاتصال بنظام ABB Ability EDCS للصيانة التنبؤية السحابية، وتحليلات الطاقة، والتشخيص عن بُعد .

• تطبيقات الشبكة الذكيةيدعم دمج قواطع الدائرة الكهربائية ذات الجهد المنخفض في البنية التحتية للشبكة الذكية لتحسين رؤية الشبكة والتحكم فيها.

ما يشمله العرض

• 1 × وحدة اتصال ABB Ekip Com Modbus TCP (1SDA074151R1)

• العبوة الأصلية من المصنع (جديدة وأصلية)

قبل الشراء

• حالة المخزونمتوفر في المخزون - جاهز للشحن الفوري.

• حالةجديد وأصلي. يتم اختبار كل وحدة والتحقق منها بنسبة 100% قبل الشحن.

• الملحقات المطلوبةوحدة تزويد الطاقة Ekip ضرورية لتوفير طاقة مساعدة بجهد 24 فولت تيار مستمر لوحدة Ekip Com Modbus TCP ووحدة الفصل. يرجى طلبها بشكل منفصل إذا لم تكن مثبتة مسبقًا. .

• ملاحظة التكوينيتطلب هذا الجهاز ضبط إعدادات عنوان IP (ثابت أو ديناميكي) من خلال شاشة وحدة الرحلة أو برنامج Ekip Connect. يمكن تركيب جهاز واحد فقط من كل نوع من أجهزة Ekip Touch؛ ولا يمكن تركيب جهازين من نفس الطراز في الوقت نفسه. .

• الاستشارات الأمنيةلا يمكن توصيل الوحدة مباشرةً بالإنترنت. يجب توصيلها فقط بشبكات إيثرنت مخصصة مع تطبيق إجراءات أمنية مناسبة (جدار حماية، إلخ). .

• ضمانيأتي مع ضمان قياسي لمدة 12 شهرًا يغطي عيوب المواد والتصنيع.

الأسئلة الشائعة

س: ماذا يمثل رقم الطراز 1SDA074151R1؟
ج: رقم القطعة 1SDA074151R1 هو رمز الطلب المحدد من ABB لوحدة اتصال Ekip Com Modbus TCP المتوافقة مع قواطع الدائرة الهوائية Emax 2 من E1.2 إلى E6.2 .

س: ما هي الوظيفة الأساسية لوحدة Ekip Com Modbus TCP؟
أ: تعمل هذه الوحدة كواجهة اتصال تربط وحدة فصل Ekip Touch الخاصة بقاطع الدائرة بشبكة إيثرنت باستخدام بروتوكول Modbus TCP. وهي تتيح المراقبة عن بُعد للقياسات والحالة، وتكوين معلمات الحماية عن بُعد، و(مع وحدات إضافية) أوامر الفتح والإغلاق عن بُعد. .

س: ما هي أقل الملحقات المطلوبة للتشغيل؟
ج: وحدة تزويد الطاقة Ekip ضرورية لتوفير طاقة مساعدة بجهد 24 فولت تيار مستمر لكل من وحدة Ekip Com ووحدة الفصل. لا يمكن للوحدة العمل بدون مصدر الطاقة هذا. .

س: ما هو أقصى طول لكابل الإيثرنت المدعوم؟
أ: يبلغ الحد الأقصى لطول الكابل من وحدة Ekip Com Modbus TCP إلى محول الشبكة 100 متر. يلزم استخدام كابل من الفئة 6 S/FTP (محمي بطبقتين) لضمان اتصال موثوق. .

س: كم عدد وحدات الاتصال التي يمكن تركيبها على قاطع دائرة واحد؟
ج: يمكن تركيب ما يصل إلى ثلاث وحدات اتصال في وقت واحد على قواطع الدائرة الكهربائية Emax 2 E2.2 وE4.2 وE6.2. ويمكن تركيب ما يصل إلى وحدتين على قواطع الدائرة الكهربائية E1.2. ومع ذلك، لا يمكن تركيب سوى وحدة واحدة من كل نوع (على سبيل المثال، وحدة Ekip Com Modbus TCP واحدة) لكل قاطع دائرة كهربائية. .

س: هل يمكن لهذه الوحدة أن تعمل كخادم ويب؟
ج: نعم، يتضمن جهاز Ekip Com Modbus TCP وظيفة خادم HTTP. من خلال إدخال عنوان IP الخاص بالوحدة في متصفح الويب، يمكن للمشغلين الوصول إلى معلومات قاطع الدائرة في وضع القراءة فقط. مع ذلك، لا يمكن تنفيذ الأوامر عن بُعد أو تعديل المعلمات عبر واجهة الويب. .

س: ما هو تكوين أمان الشبكة الموصى به؟
ج: يجب توصيل الوحدة فقط بشبكات إيثرنت مخصصة مزودة بإجراءات أمنية مناسبة مثل جدران الحماية. لا يجب توصيلها بالإنترنت مباشرةً مطلقًا. مدير المصنع مسؤول عن وضع وصيانة تدابير الأمن السيبراني المناسبة. .

س: ما هي سرعة شحن هذه الوحدة؟
ج: بما أن هذا المنتج متوفر في المخزون، فإننا عادةً ما نقوم بالشحن في غضون 24 ساعة من تأكيد الطلب عبر خدمات الشحن السريع العالمية مثل DHL أو FedEx.

نماذج موصى بها

تعمل وحدة ABB Ekip Com Modbus TCP بسلاسة مع مكونات ABB التالية:

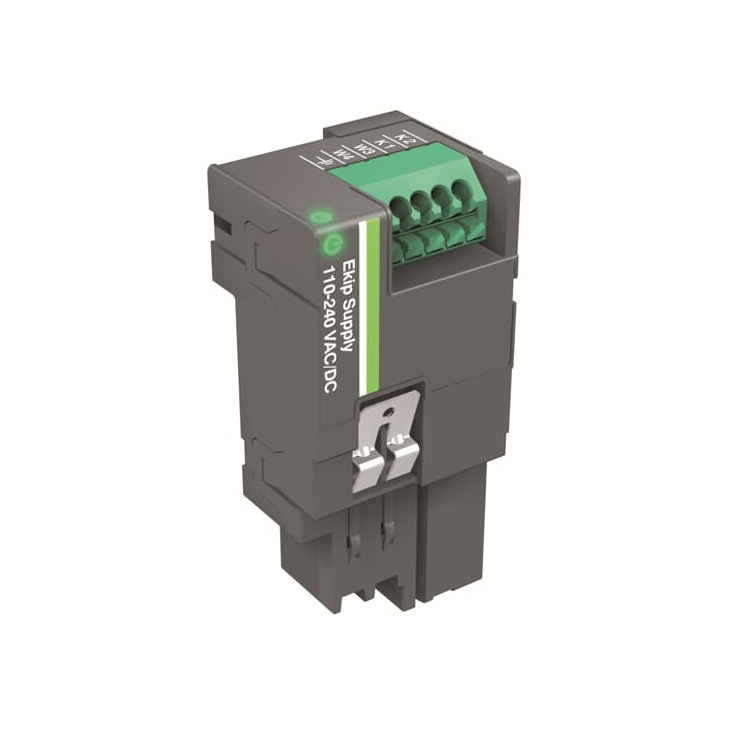

• 1SDA074172R1: وحدة تزويد الطاقة Ekip 110-240V AC/DC، مطلوبة لتوفير الطاقة المساعدة لوحدة الاتصال ووحدة الفصل.

• 1SDA074173R1: إصدار Ekip Supply 24-48V DC، لتطبيقات الإمداد المساعد للتيار المستمر منخفض الجهد.

• 1SDA074158R1وحدة Ekip Com Modbus TCP الاحتياطية، للتطبيقات التي تتطلب منافذ اتصال احتياطية وتوافرًا مُحسَّنًا للنظام .

• 1SDA074152R1: وحدة Ekip Com Modbus RS-485، للتطبيقات التي تستخدم اتصال Modbus التسلسلي بدلاً من Ethernet.

• 1SDA074155R1وحدة Ekip Com Profinet، للتكامل مع شبكات PROFINET الصناعية.

• مركز إيكيب كوموحدة مركز الاتصالات التي تُمكّن من ربط لوحة التوزيع بأكملها بمنصة ABB Ability EDCS السحابية لإدارة الطاقة المتقدمة والصيانة التنبؤية .

• برنامج Ekip Connectبرنامج ABB لتكوين النظام على الكمبيوتر الشخصي لإعداد عناوين IP، ومزامنة IEEE 1588، ومعلمات الوحدات النمطية المتقدمة الأخرى .
