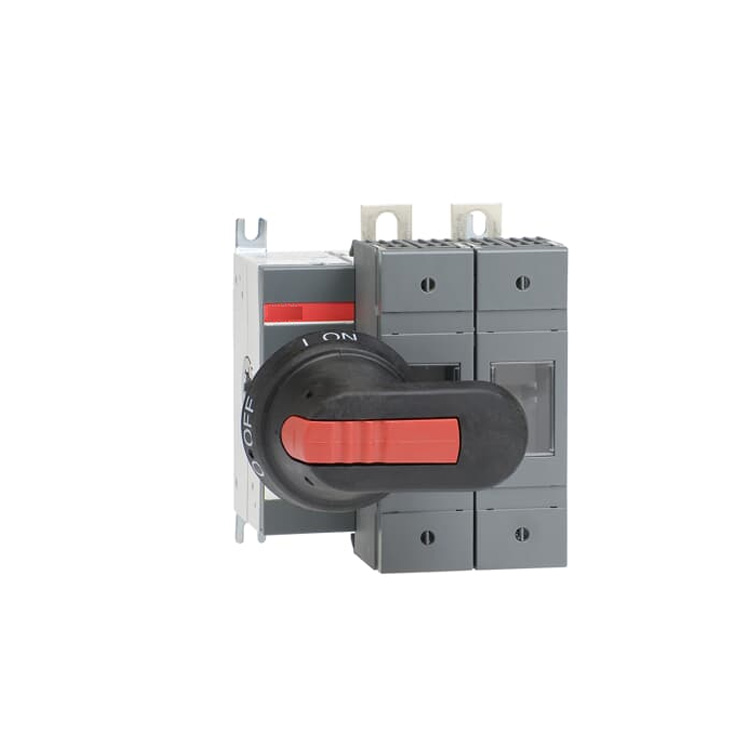

مفتاح فيوز ABB OS160GD02P (1SCA116717R1001)

المزايا الأساسية

• حماية شاملة للسلامةتتميز سلسلة OS بآلية توصيل/فصل سريعة حاصلة على براءة اختراع، تعمل بشكل مستقل عن المشغل، مما يضمن تبديلًا موثوقًا بغض النظر عن سرعة التشغيل. حوامل المصهرات محمية بالكامل بمعيار IP20، ولا يمكن فتح أغطية المصهرات أثناء وجود المفتاح في وضع التشغيل، مما يمنع التلامس العرضي مع الأجزاء الموصلة للتيار..

• قدرة عالية على تحمل قصر الدائرةتم تصنيف جهاز OS160GD02P لتحمل تيار قصر الدائرة المشروط (Iq) بقيمة 80 كيلو أمبير وتيار تحمل قصير المدى (Icw) بقيمة 5 كيلو أمبير، مما يوفر حماية قوية ضد تيارات الأعطال في البيئات الصناعية الصعبة..

• خيارات تركيب متعددة الاستخداماتيدعم مفتاح الفيوز كلاً من التركيب على القاعدة والتركيب على سكة DIN، مع أقدام تثبيت قابلة للتعديل تسمح بتكوينات التركيب العلوي أو الجانبي. يتيح التصميم المعياري المدمج تركيبًا مرنًا في مختلف تخطيطات اللوحات.

• نطاق جهد واسعبفضل جهد التشغيل المقنن الأقصى البالغ 1000 فولت تيار متردد، يُعد جهاز OS160GD02P مناسبًا لمجموعة واسعة من تطبيقات توزيع الطاقة الصناعية، بدءًا من أنظمة 400 فولت القياسية وحتى التركيبات ذات الجهد العالي..

• الامتثال لمتطلبات الشهادة المزدوجةتحمل سلسلة OS شهادتي IEC وUL، مما يضمن الامتثال للمعايير الدولية بما في ذلك IEC 60947-3 وIEC 60269-2-1. تُسهّل هذه الشهادة المزدوجة عملية الشراء للمشاريع العالمية وتضمن أداءً متسقًا في مختلف الأسواق..

• مجموعة شاملة من الملحقاتتقدم ABB مجموعة واسعة من الملحقات لسلسلة OS، بما في ذلك أعمدة التمديد والمقابض والموصلات المساعدة وأغطية الأطراف، مما يتيح تكوينات مخصصة لتلبية متطلبات التطبيقات المحددة..

المعايير الفنية

سيناريوهات التطبيق

يُعد جهاز ABB OS160GD02P ضروريًا في أنظمة توزيع الطاقة الصناعية المختلفة التي تتطلب عزلًا وحماية موثوقين:

• حماية المحركتُعد سلسلة OS مثالية لتطبيقات حماية المحركات، حيث توفر حماية من قصر الدائرة عبر وصلات الصمامات، بالإضافة إلى عزل آمن لأغراض الصيانة. ويمكن استخدام صمام التبديل كمفتاح رئيسي أو مفتاح أمان لدوائر المحركات في منشآت التصنيع والمعالجة..

• عزل المحوليُستخدم لعزل المحولات في أنظمة توزيع الطاقة الصناعية، مما يضمن عمليات صيانة آمنة وحماية موثوقة ضد تيارات الأعطال..

• لوحات التحكم الصناعية: يعمل كمفتاح رئيسي للواردات أو مفتاح توزيع في الخزائن الكهربائية، مما يوفر عزلًا موثوقًا للدائرة وحماية من التيار الزائد للمعدات الموجودة في اتجاه التيار.

• أنظمة القيادةيُستخدم الصمام OS160GD02P في أنظمة محركات ABB بدءًا من يوليو 2013 كبديل للصمام 64285165. يُنصح بالتحقق من التوافق قبل الاستبدال..

• التحكم في المضخة والمروحةيوفر العزل والحماية لدوائر محركات المضخات والمراوح في أنظمة التدفئة والتهوية وتكييف الهواء، ومرافق معالجة المياه، وتطبيقات التهوية الصناعية.

• تطبيقات الصناعات التحويلية: مناسب للمنشآت الكيميائية والبتروكيميائية ومنشآت معالجة الأغذية حيث يكون عزل الدائرة الموثوق به والحماية من قصر الدائرة أمراً ضرورياً للعمليات الآمنة.

ما يشمله العرض

• 1 × مفتاح فصل الصمامات ABB OS160GD02P (1SCA116717R1001)

• المقبض والعمود (مضمنان كمعيار قياسي)

• العبوة الأصلية من المصنع (جديدة وأصلية)

قبل الشراء

• حالة المخزونمتوفر في المخزون - جاهز للشحن الفوري.

• حالةجديد وأصلي. يتم اختبار كل وحدة والتحقق منها بنسبة 100% قبل الشحن.

• وصلات الفيوز غير مشمولةيتطلب جهاز OS160GD02P وصلات فيوزات NH000 أو NH00، والتي تُباع بشكل منفصل. يُرجى اختيار تصنيف الفيوز المناسب لتطبيقك.

• ملاحظة التوافقعند استبدال الوحدات الموجودة، تأكد من أن طريقة التركيب وموضع المقبض يتطابقان مع التركيب الحالي. يتميز طراز OS160GD02P بوجود المقبض على الجانب الأيسر من الأعمدة..

• تثبيتيجب أن يتم التركيب بواسطة فنيين مؤهلين. تأكد من فصل جميع مصادر الطاقة قبل التركيب. التزم بقوانين ولوائح الكهرباء المحلية.

• ضمانيأتي مع ضمان قياسي لمدة 12 شهرًا يغطي عيوب المواد والتصنيع.

الأسئلة الشائعة

س: ماذا يمثل رقم الطراز OS160GD02P؟
ج: يتوزع رقم الطراز كما يلي: OS = سلسلة مفاتيح فصل الصمامات؛ 160 = التيار المقنن 160 أمبير؛ G = آلية تشغيل أمامية؛ D = توافق مع معيار DIN للصمامات؛ 02 = تكوين ثنائي القطب؛ P = المقبض موجود على يسار الأقطاب.

س: ما هي أنواع المصهرات المتوافقة مع هذا المفتاح؟
ج: تم تصميم OS160GD02P لوصلات الصمامات NH000 وNH00 وفقًا لمعايير DIN 43620 وIEC 60269-2-1.

س: هل يمكن استخدام هذا المفتاح كمفتاح فصل رئيسي؟
ج: نعم، تم تصنيف جهاز OS160GD02P كمفتاح رئيسي ومفتاح أمان، مما يجعله مناسبًا للاستخدام كمفتاح فصل أساسي للمعدات أو دوائر التوزيع..

س: ما هو أقصى تيار قصر الدائرة الذي يمكن أن يتحمله هذا المفتاح؟
ج: المفتاح مصمم لتحمل تيار قصر دائرة مشروط (Iq) مقداره 80 كيلو أمبير وتيار تحمل قصير المدى مشروط (Icw) مقداره 5 كيلو أمبير في الظروف المقننة.

س: هل يشمل هذا المفتاح المقبض والعمود؟
ج: نعم، يأتي جهاز OS160GD02P مزودًا بمقبض وعمود دوران طويلين كجزء من المواصفات القياسية. يقع المقبض على الجانب الأيسر من الأعمدة للتشغيل من الأمام..

س: ما هي خيارات تركيب هذا المفتاح؟
ج: يدعم المفتاح كلاً من التركيب على القاعدة والتركيب على سكة DIN. وهو مناسب للتركيب على قضبان التوصيل، ولكنه غير مناسب للتركيب على الأرض أو في الواجهة الأمامية..

س: ما هي سرعة شحن هذه الوحدة؟
ج: بما أن هذا المنتج متوفر في المخزون، فإننا عادةً ما نقوم بالشحن في غضون 24 ساعة من تأكيد الطلب عبر خدمات الشحن السريع العالمية مثل DHL أو FedEx.

نماذج موصى بها

يعمل جهاز ABB OS160GD02P بسلاسة مع مكونات وملحقات ABB التالية:

• OS160GD03P (1SCA115399R1001): نسخة ثلاثية الأقطاب من نفس مصهر المفتاح لتطبيقات ثلاثية الطور تتطلب عزلًا محايدًا.

• OHB65J6مقبض تشغيل/إيقاف بلاستيكي أسود لمفاتيح سلسلة OS100-160، يوفر حماية IP65 عند تركيبه في علبة..

• OXP6X161عمود تشغيل قابل للتعديل لمفاتيح سلسلة OS32 إلى OS160.

• OA1G10كتلة تلامس مساعدة مزودة بتركيب سريع للإشارة إلى الحالة ودوائر التعشيق.

• OTP16غطاء طرفي لمفاتيح سلسلة OS160، يوفر حماية إضافية IP20 لأطراف الكابلات.

• OZXP6عمود تمديد للتشغيل عن بُعد عندما يكون المفتاح مثبتًا في عمق الغلاف..
