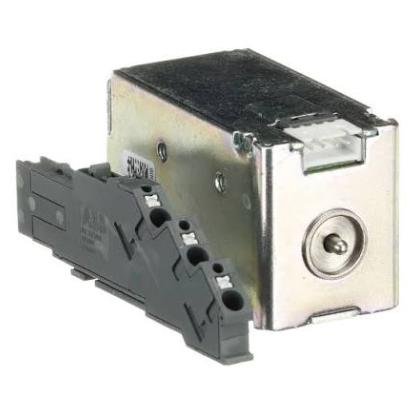

ABB 1SDA073685R1 مفتاح إغلاق التحويلة (YC)

الميزات الرئيسية

• إغلاق كهربائي عن بعد – يُمكّن من إغلاق قاطع الدائرة من لوحة تحكم عن بُعد، أو وحدة تحكم منطقية قابلة للبرمجة (PLC)، أو نظام SCADA دون تدخل يدوي

• توافق الجهد العالمي – مصمم للاستخدام مع تطبيقات التيار المتردد والتيار المستمر بجهد 110-120 فولت، مما يبسط إدارة المخزون ويقلل من تنوع قطع الغيار

• توافق واسع مع قواطع الدائرة – مصمم لإطارات SACE Emax 2 (E1.2، E2.2، E4.2، E6.2) وTmax XT7M

• ملحق مصمم هندسيًا في المصنع – تركيب مباشر على آلية القاطع، لا حاجة إلى محولات خارجية

• متوافق مع توجيهات RoHS – وفقًا لتوجيهات الاتحاد الأوروبي 2011/65/EU والتعديل 2015/863

المواصفات الفنية

المزايا الأساسية

1. إمكانية الإغلاق عن بعد للأنظمة الآلية

يحوّل مفتاح فصل التيار YC إشارة التحكم الكهربائية إلى إجراء إغلاق ميكانيكي، مما يسمح بإغلاق قاطع الدائرة عن بُعد من غرفة التحكم أو وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو نظام SCADA. وهذا أمر ضروري لعمليات التحويل الآلية، ومزامنة المولدات، واستعادة الطاقة عن بُعد بعد إزالة العطل. .

2. تصميم عالمي لجهد التيار المتردد/المستمر

يعمل جهاز 1SDA073685R1 على كلٍ من التيار المتردد 110-120 فولت والتيار المستمر 110-120 فولت. هذا يقلل من تعقيد إدارة المخزون ويضمن توفر القطعة البديلة المناسبة بغض النظر عن مصدر طاقة التحكم في منشأتك. .

3. توافق واسع مع قواطع الدائرة

يخدم رقم القطعة الواحد عدة عائلات من قواطع الدائرة: قواطع الدائرة الهوائية SACE Emax 2 (من E1.2 إلى E6.2) وقواطع الدائرة المصبوبة Tmax XT7M. تُسهّل هذه الميزة عملية تخطيط الصيانة للمنشآت التي تستخدم مزيجًا من منصات قواطع الدائرة من ABB. .

4. ضروري للتشغيل عن بُعد بالكامل

يُعدّ مفتاح YC عنصرًا أساسيًا في أنظمة توزيع الطاقة الآلية. عند دمجه مع مفتاح YO (مفتاح فتح التحويلة) ومحرك الشحن الزنبركي (M)، فإنه يُتيح التشغيل الكامل عن بُعد لفتح/إغلاق قاطع الدائرة. وهذا شرط أساسي لأنظمة التحويل الآلي للتحويل، ومزامنة المولدات، وأنظمة تنسيق الحماية.

5. تصميم أصلي مُثبت

يُعدّ جهاز YC ملحقًا مُصمّمًا هندسيًا من قِبل شركة ABB، ومُصمّمًا خصيصًا لمنصات قواطع الدائرة هذه. وباعتباره منتجًا جديدًا وأصليًا من ABB، فإنه يضمن أداءً موثوقًا ويحافظ على سلامة النظام. .

التطبيقات

يتم نشر إصدار ABB 1SDA073685R1 YC عبر تطبيقات توزيع الطاقة والتحكم الحيوية:

الموديلات الموصى بها والملحقات ذات الصلة

ملحوظةإصدار YC هو إغلاق ملف. لجهاز تحكم عن بعد افتتاحيلزم وجود مفتاح فصل التحويلة YO. يمكن تركيب كلا المفتاحين معًا على نفس قاطع الدائرة لتشغيل كامل عن بُعد.

المحتويات

• 1 × ABB 1SDA073685R1 مفتاح إغلاق التحويلة (YC)

ملاحظة: يتم بيع قاطع الدائرة الكهربائية، ومفتاح فتح YO، ومحرك الشحن الزنبركي، ووحدة فصل Ekip بشكل منفصل.

لماذا تشتري منا؟

• جديد وأصلي – ملحق أصلي من مصنع ABB

• في الأوراق المالية جاهز للشحن في نفس يوم العمل أو اليوم التالي

• تم اختباره بالكامل – تم التحقق من كل وحدة للتأكد من وظائفها

• يشمل الضمان اشترِ بثقة

• الدعم الفني – تتوفر المساعدة في توافق قواطع الدائرة

الأسئلة الشائعة (FAQ)

س1: ما هو ABB 1SDA073685R1؟

هو جهاز تحرير إغلاق التحويلة (YC) لقواطع الدائرة الكهربائية ABB SACE Emax 2 و Tmax XT7M. يُمكّن من الإغلاق الكهربائي عن بُعد للقاطع عن طريق تحويل إشارة التحكم إلى حركة إغلاق ميكانيكية. .

س2: ما الفرق بين YC و YO؟

YC (مفتاح إغلاق التحويلة) يغلق القاطع. YO (فتح التحويلة) يفتح/يفصل قاطع الدائرة. 1SDA073685R1 هو YC — يغلق الكسارة .

س3: ما هو الجهد الذي يعمل عنده جهاز تحرير YC هذا؟

وهي تعمل في 110-120 فولت تيار متردد/مستمر — نفس الجهد لكل من تطبيقات التيار المتردد والتيار المستمر .

س4: ما هي قواطع الدائرة الكهربائية المتوافقة؟

تم تصميمه لـ SACE Emax 2 الإطارات (E1.2، E2.2، E4.2، E6.2) و Tmax XT7M قواطع أغلفة مصبوبة .

س5: هل يعمل إصدار YC هذا مع كل من طاقة التحكم AC و DC؟

نعم. تم تصنيف 1SDA073685R1 لـ 110-120 فولت تيار متردد/مستمر، تغطي كلا نوعي طاقة التحكم برقم جزء واحد .

س6: هل يمكنني تثبيت كل من YO و YC على نفس قاطع الدائرة؟

نعم. يمكن تركيب كل من مفتاحي الفتح (YO) والإغلاق (YC)، مما يتيح التشغيل الكامل عن بُعد للفتح والإغلاق عند دمجهما مع محرك شحن زنبركي. .

س7: هل هذا منتج أصلي من شركة ABB؟

نعم. هذا جديد وأصلي ملحق مصنع ABB برقم الكتالوج 1SDA073685R1 .

س8: ما هي الأبعاد الفيزيائية؟

عرض المنتج الصافي هو 105 ملم .

س9: ما هي المعايير التي يتوافق معها هذا المنتج؟

يتوافق إصدار YC مع اللجنة الكهروتقنية الدولية المعايير وهي متوافق مع توجيهات RoHS وفقًا لتوجيهات الاتحاد الأوروبي 2011/65/EU والتعديل 2015/863 .
