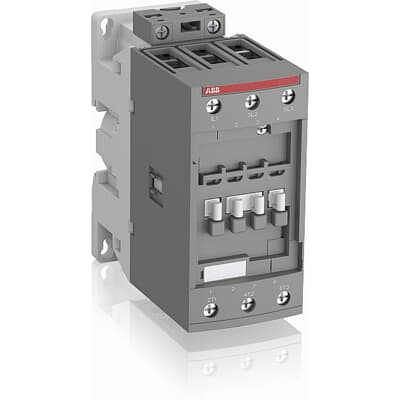

موصل ABB 1SBL367001R1300 AF52-30-00-13

الميزات الرئيسية

• جهد الملف العالمي – 100-250 فولت تيار متردد/مستمر، ملف واحد يغطي جهود تحكم متعددة دون تغيير

• حماية مدمجة من زيادة التيار – لا حاجة إلى أجهزة إضافية لكبح الصواعق

• تكوين ثلاثي الأقطاب – 3 نقاط تلامس رئيسية مفتوحة عادةً، مصممة للتحكم في المحركات ثلاثية الأطوار

• تصميم كتلة مضغوطة - موفر للمساحة للتركيب على سكة DIN أو اللوحة

• أطراف توصيل لولبية – توصيلات كهربائية موثوقة لأسلاك الدائرة الرئيسية

• نطاق درجة حرارة التشغيل الواسع من -40 درجة مئوية إلى +70 درجة مئوية، مناسب للبيئات القاسية

المعايير الفنية

المزايا الأساسية

1. تقنية الملف العالمي

يتميز جهاز AF52-30-00-13 بواجهة إلكترونية مبتكرة متعددة الملفات من ABB. يغطي ملف واحد كامل 100-250 فولت تيار متردد/مستمر نطاق جهد التحكم، مما يلغي الحاجة إلى تخزين أنواع متعددة من الملفات لفولتيات إمداد مختلفة. هذا يبسط إدارة المخزون ويضمن التوافق عبر المنشآت العالمية. .

2. حماية مدمجة من زيادة التيار

على عكس الموصلات التقليدية التي تتطلب أجهزة خارجية لكبح زيادة التيار، يشتمل AF52 على حماية متكاملة من زيادة التياريؤدي ذلك إلى تقليل تعقيد الأسلاك، وتوفير مساحة اللوحة، والقضاء على نقطة فشل محتملة إضافية في دائرة التحكم. .

3. قدرة تحويل عالية

مع قدرة 22 كيلوواط AC-3 عند 400 فولت و 53 تيار تشغيلييُناسب جهاز AF52-30-00-13 تطبيقات التحكم في المحركات الصعبة. يوفر التيار الحراري التقليدي البالغ 105 أمبير هامش أمان كافيًا للتشغيل المستمر. .

4. تصميم قوي وموثوق

تم تصميم موصلات سلسلة AF للبيئات الصناعية بنطاق درجة حرارة تشغيل يبلغ من -40 درجة مئوية إلى +70 درجة مئويةتتوافق نقاط التلامس المساعدة المرتبطة ميكانيكيًا مع الملحق L من معيار IEC 60947-5-1، وتتوافق نقاط التلامس المرآة المغلقة عادةً مع الملحق F من معيار IEC 60947-4-1 لتطبيقات السلامة. .

5. تركيب مرن

يدعم تصميم الكتلة المدمجة كلا الأمرين تركيب على سكة DIN ولوحةمما يسمح بالتكامل المرن في لوحات التحكم الجديدة أو تطبيقات التحديث .

التطبيقات

يتم استخدام جهاز ABB AF52-30-00-13 في مجموعة واسعة من تطبيقات التحكم الصناعية:

الموديلات الموصى بها والمنتجات ذات الصلة

المحتويات

• 1 × موصل ABB 1SBL367001R1300 AF52-30-00-13

ملاحظة: تُباع كتل التلامس المساعدة، ومرحلات الحمل الزائد، وملحقات التركيب بشكل منفصل.

لماذا تشتري منا؟

• جديد وأصلي – منتج أصلي من ABB

• في الأوراق المالية جاهز للشحن في نفس يوم العمل أو اليوم التالي

• تم اختباره بالكامل – تم التحقق من كل وحدة للتأكد من وظائفها

• يشمل الضمان اشترِ بثقة

• الدعم الفني – تتوفر المساعدة في تقديم الطلبات

الأسئلة الشائعة (FAQ)

س1: ما هو ABB 1SBL367001R1300؟

هو مُلامِس ثلاثي الأقطاب من سلسلة AF52 للتحكم في دوائر الطاقة حتى 690 فولت تيار متردد. يتميز بملف عالمي يعمل بجهد 100-250 فولت تيار متردد/مستمر، ويُستخدم بشكل أساسي للتحكم في المحركات ثلاثية الأطوار. .

س2: ماذا يعني رقم الطراز AF52-30-00-13؟

AF52 = سلسلة AF، مقاس 52؛ 30 = 3 جهات اتصال رئيسية مفتوحة عادةً، 0 جهات اتصال مغلقة عادةً؛ 00 = 0 مساعد NO، 0 مساعد NC؛ 13 = رمز الملف لجهد 100-250 فولت تيار متردد/مستمر .

س3: ما هو نطاق جهد الملف؟

الملف يقبل 100-250 فولت تيار متردد/مستمرملف واحد يغطي هذا النطاق بأكمله دون تغيير .

س4: كم عدد نقاط التلامس الرئيسية التي يمتلكها هذا الموصل؟

لديها 3 جهات اتصال رئيسية (مفتوحة عادةً) للتبديل بين أنظمة الطاقة ثلاثية الأطوار .

س5: هل يأتي مع جهات اتصال إضافية؟

لا. هذا النوع يحتوي على 0 جهات اتصال مساعدة (00 في رمز النموذج). يمكن إضافة كتل التلامس المساعدة كملحقات. .

س6: ما هو معدل الطاقة لهذا الموصل؟

تم تصنيفه لـ 22 كيلوواط عند 400 فولت تيار متردد-3 (حمل المحرك) و 100 أمبير AC-1 (حمل مقاوم) .

س7: هل يحتوي الموصل على حماية مدمجة ضد زيادة التيار؟

نعم. تتضمن موصلات سلسلة AF حماية متكاملة من زيادة التيار ولا تتطلب أجهزة حماية إضافية من زيادة التيار .

س8: ما هي الأبعاد والوزن؟

تقريبًا 55 × 125.5 × 111 مم و 1.05 كجم .

س9: ما هو نطاق درجة حرارة التشغيل؟

يعمل الموصل من من -40 درجة مئوية إلى +70 درجة مئويةمناسب للبيئات الصناعية القاسية .

س10: ما هي المعايير التي يتوافق معها هذا الموصل؟

وهو يمتثل لـ اللجنة الكهروتقنية الدولية المعايير ويحمل مدرج في قائمة cUL، وEAC، وRoHS الموافقات .

س11: هل يمكنني استخدام هذا الموصل لأحمال التيار المستمر؟

نعم، تم تصنيف AF52-30-00-13 لأحمال DC-1 حتى 100 أمبير عند 110 فولت تيار مستمر (مع أقطاب موصولة على التوالي) وأحمال DC-3 تصل إلى 100 أ .

س12: هل هذا منتج أصلي من شركة ABB؟

نعم. هذا جديد وأصلي موصل ABB برقم الكتالوج 1SBL367001R1300.
