بوابة الاتصالات بنتلي نيفادا 3500/92-02-01-01

مواصفات المنتج

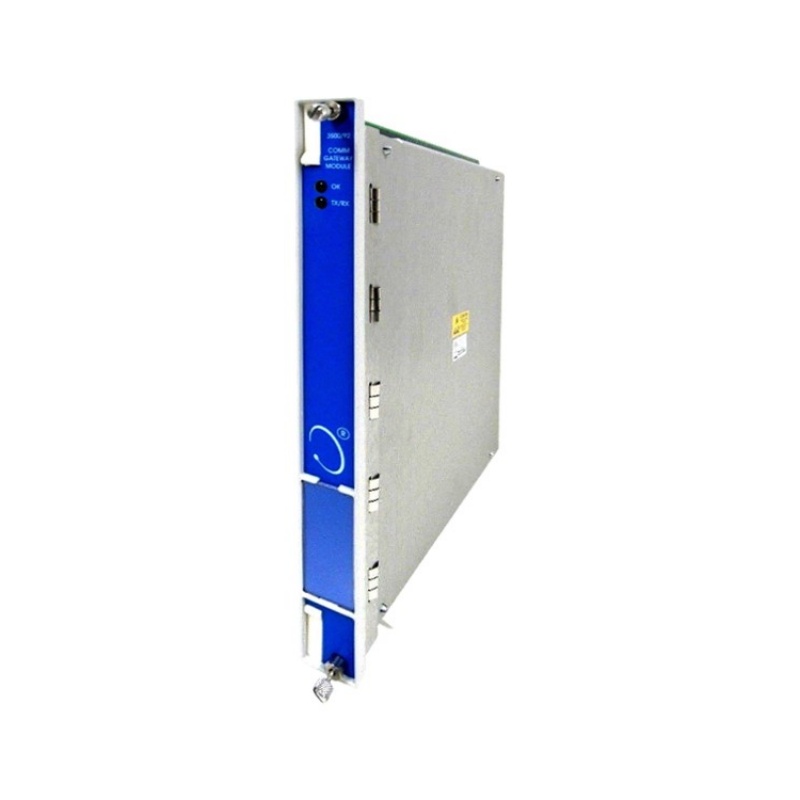

3500/92-02-01-01 بوابة الاتصالات

اسم العلامة التجارية: بنتلي نيفادا

اسم المنتج: 3500/92-02-01-01

الضمان: سنة واحدة

المعايير والميزات الرئيسية

الميزات والمزايا الأساسية

• قنوات اتصال مزدوجةتوفر هذه الوحدة اتصالاً متزامناً عبر الإيثرنت والشبكة التسلسلية لتوفير مسارات بيانات احتياطية، وتدعم ما يصل إلى 8 اتصالات عميل إيثرنت متزامنة واتصالين تسلسليين. يتيح ذلك لأنظمة تحكم متعددة ومحطات عمل واجهة المستخدم الرسومية الوصول إلى البيانات في وقت واحد. .

• مرونة البروتوكولتدعم البوابة بروتوكولات صناعية متعددة، بما في ذلك Modbus TCP/IP وModbus RTU وDNP3، مما يلغي الحاجة إلى بوابات مخصصة ويتيح التكامل السلس مع منصات الأتمتة الرائدة مثل Honeywell Experion وEmerson DeltaV وSiemens PCS 7 وRockwell PlantPAx. .

• الوصول إلى البيانات في الوقت الفعليتقوم الوحدة ببث قياسات الاهتزاز ودرجة الحرارة والسرعة والموقع بشكل مستمر من جميع وحدات المراقبة 3500، مع معدلات تحديث بيانات قابلة للتكوين من 1 إلى 60 ثانية. ويمكنها نقل ما يصل إلى 16000 متغير في الثانية عبر الإيثرنت، وهو ما يكفي لمراقبة أكثر من 20 رفًا كامل القنوات من طراز 3500 في الوقت الفعلي. .

• تنبيهات الإنذار والإشعارات بالأحداثيتم إرسال التنبيهات الهامة على الفور إلى مشغلي غرفة التحكم، مما يتيح استراتيجيات الصيانة التنبؤية التي يمكن أن تقلل من حالات الانقطاع غير المخطط لها. .

• تصميم قابل للاستبدال السريعيمكن استبدال الوحدة في الموقع دون إيقاف تشغيل النظام، مما يقلل من وقت التوقف أثناء الصيانة. .

• اتصال آمنميزات الأمان المدمجة تحمي من الوصول غير المصرح به .

التطبيقات النموذجية

يُستخدم جهاز 3500/92-02-01-01 على نطاق واسع في الصناعات الثقيلة لدمج بيانات مراقبة الآلات :

• توليد الطاقةمراقبة مجموعات التوربينات والمولدات في محطات الدورة المركبة، مما يتيح الصيانة التنبؤية التي تقلل من حالات الانقطاع غير المخطط لها.

• معالجة النفط والغازدمج بيانات مراقبة الضواغط والمضخات في أنظمة SCADA المركزية لمنصات النفط البحرية وعمليات التكرير

• صناعة البتروكيماوياتربط المعدات الدوارة الحيوية بشبكات نظام التحكم الموزع (DCS) لتحسين العمليات في الوقت الفعلي

• إنتاج الصلب والمعادنربط محركات مطاحن الدرفلة وأنظمة النفخ بشبكات أتمتة المصانع

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لـ 3500/92-02-01-01؟
A: هي وحدة بوابة اتصال لنظام حماية الآلات 3500. وتتمثل وظيفتها في العمل كجسر بيانات بين وحدة التحكم 3500 وأنظمة التحكم الخارجية (DCS، PLC، SCADA)، حيث تجمع بيانات مراقبة الآلات في الوقت الفعلي وتنقلها عبر بروتوكولات الإيثرنت والبروتوكولات التسلسلية. .

س2: ما هي بروتوكولات الاتصال التي تدعمها الوحدة؟
A: الوحدة تدعم مودبوس تي سي بي/آي بي, Modbus RTU، و بروتوكول بنتلي نيفادا الخاص (لدمج النظام 1) تشير بعض المصادر أيضًا إلى دعم DNP3 .

س3: كم عدد اتصالات العملاء التي يمكن للوحدة دعمها في وقت واحد؟
A: تدعم الوحدة ما يصل إلى 8 اتصالات عميل إيثرنت متزامنة و وصلتان تسلسليتانمما يسمح لأنظمة التحكم المتعددة ومحطات عمل واجهة المستخدم الرسومية بالوصول إلى البيانات في وقت واحد .

س4: هل يمكن استبدال 3500/92-02-01-01 أثناء التشغيل؟
A: نعم. يمكن استبدال الوحدة دون إيقاف تشغيل نظام 3500، مما يقلل من خسائر الإنتاج ووقت التوقف أثناء الصيانة. .

س5: ما هي الاختلافات الرئيسية بين 3500/92 و 3500/22 الأقدم؟
A: يُعدّ جهاز 3500/92 بوابة اتصال حديثة تحل محل واجهات الاتصال التسلسلي القديمة مثل 3500/22، وذلك بتوفير اتصال إيثرنت. فهو يُمكّن من التكامل مع أنظمة التحكم الموزعة (DCS) الخاصة بالمصانع، وأنظمة تسجيل البيانات، ومنصات إدارة الأصول، دون المساس بسلامة منطق الحماية الحرج للسلامة. .

س6: لماذا لا تومض مصابيح TX/RX في جهازي 3500/92؟
A: يشير انطفاء مصابيح LED الخاصة بجهاز الإرسال/الاستقبال بشكل كامل عادةً إلى خطأ في الطبقة الفيزيائية بدلاً من عدم تطابق معالجة طبقة التطبيق. وفقًا للتجربة الميدانية، ينشأ أكثر من 80% من مشكلات البوابة الصامتة من أعطال بسيطة في الأسلاك أو معدلات نقل بيانات خاطئة. تحقق من استمرارية الكابل، وتأكد من مقاومات إنهاء RS-485 (120 أوم عند كلا الطرفين)، وتأكد من أن النظام المضيف يرسل الطلبات بنشاط. .

س7: ما هي المشكلات الشائعة في تكوين Modbus TCP؟
A: في تطبيقات Modbus TCP، تحقق بدقة من وضع Modbus وعنوان البداية وطول البيانات. غالبًا ما تشير رموز الخطأ، مثل Siemens MB_Client status 809B، مباشرةً إلى عدم تطابق الطول أو العنوان، وليس إلى أعطال عامة في الشبكة. تأكد من تطابق عنوان IP والمنفذ (الافتراضي 502) ومعلمات البروتوكول تمامًا بين جهاز 3500/92 ووحدة التحكم المنطقية القابلة للبرمجة/نظام التحكم الموزع (PLC/DCS). .

س8: ما هي أقصى سعة لنقل البيانات؟
A: يمكن للبوابة إرسال ما يصل إلى 16000 متغير في الثانية عبر الإيثرنتيكفي لمراقبة أكثر من 20 رفًا من نوع 3500 قناة كاملة في الوقت الفعلي .

س9: ما هو موضع الرف الذي يتطلبه جهاز 3500/92؟
A: يجب أن تشغل الوحدة الفتحة 1 (الرئيسية) أو الفتحة 2 (الاحتياطية) في هيكل 3500. لا يمكن تركيبه في فتحات الإدخال/الإخراج (3-14). .

س10: هل يمكن تركيب وحدات 3500/92 متعددة في رف واحد؟
A: نعم. يمكن تركيب عدة بوابات في رف واحد عند الحاجة إلى التكرار أو عند دعم بروتوكولات مختلفة في وقت واحد. ومع ذلك، يُسمح بوحدة اتصالات نشطة واحدة فقط لكل رف في بعض التكوينات. .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ الطراز 3500/92-02-01-01 جزءًا من سلسلة بنتلي نيفادا 3500. فيما يلي أهم الطرازات ذات الصلة والمكونات المتوافقة:

اختيار النموذج المناسب

• لتلبية احتياجات الاتصال القياسي عبر الإيثرنت والاتصال التسلسلي: ال 3500/92-02-01-01 مع 133323-01 توفر بطاقة التسلسل اتصال Modbus TCP/IP و Modbus RTU.

• متطلبات الاتصال التسلسلي RS-232 أو RS-422حدد 125736-01 وحدة الإدخال/الإخراج الخلفية بدلاً من إصدار RS-485 .

• لشبكة إيثرنت وسلسلة مشتركة: ال 136188-01 (إيثرنت/RS-232) أو 136188-02 توفر الوحدات الخلفية (إيثرنت/RS-485) كلا نوعي الواجهة .

• للتكوينات الزائدةقم بتركيب وحدتي 3500/92 في الفتحتين 1 و2 لتشغيل وضع الاستعداد الساخن .
