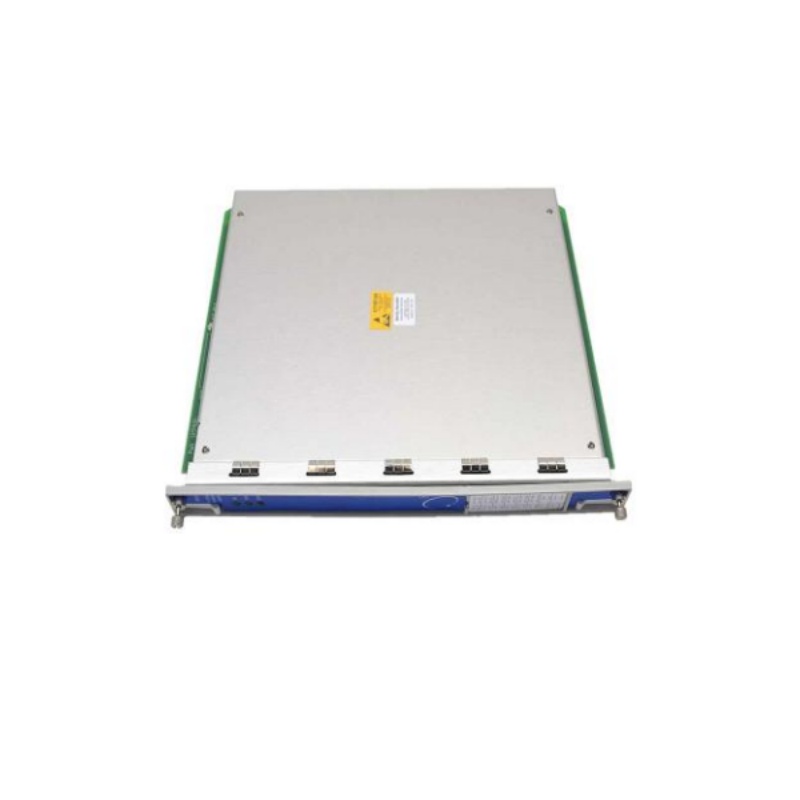

Bently Nevada 3500/65 145988-02 Temperature Monitor (16-Channel, RTD/Thermocouple, 3500 System, Bently Spare Part)

جهاز مراقبة درجة الحرارة Bently Nevada 3500/65 145988-02

ال بنتلي نيفادا 3500/65 145988-02 جهاز مراقبة درجة الحرارة ذو 16 قناة، من سلسلة أنظمة حماية الآلات 3500، من إنتاج شركة بيكر هيوز (بنتلي نيفادا). تتمثل وظيفته الأساسية في استقبال إشارات كاشف درجة الحرارة المقاوم (RTD) ومزدوجات الحرارة ذات الأطراف المعزولة (TC)، ومعالجة هذه الإشارات، ومقارنتها بنقاط ضبط الإنذار التي يبرمجها المستخدم. يوفر الجهاز مراقبة مستمرة وعالية الدقة لدرجة حرارة الآلات الصناعية الحيوية، مما يسمح للمشغلين باكتشاف مشكلات ارتفاع درجة الحرارة قبل أن تؤدي إلى عطل ميكانيكي كارثي.

رقم الصنف :
3500/65 145988-02
الطلب (الحد الأدنى للكمية) :
1
قسط :
EXW
منشأ المنتج :
USA
ميناء الشحن :
Wuhan, Hubei, China
مهلة :
3-5 days
وزن :
0.5kg

مواصفات المنتج

3500/65 145988-02 جهاز مراقبة درجة الحرارة

اسم العلامة التجارية: بنتلي نيفادا

اسم المنتج: 3500/65 145988-02

الضمان: سنة واحدة

الميزات الرئيسية

غرض	المواصفات / الميزات
نوع المنتج	جهاز مراقبة درجة الحرارة ذو 16 قناة (البطاقة الرئيسية)
رقم القطعة	145988-02 (البطاقة الرئيسية)؛ 145988-01 هو الإصدار الأقدم
قنوات الإدخال	16 قناة لكل وحدة
أنواع الإدخال	RTD (100 Ω/200 Ω/1000 Ω البلاتين والنيكل والنحاس) والمزدوجة الحرارية (J، K، E، T، R، S، B، N، C)
دقة	1 درجة مئوية أو 1 درجة فهرنهايت
دقة	±3 درجة مئوية عند +25 درجة مئوية (إنهاء داخلي، رف قياسي)
معدل التحديث	من 1 هرتز إلى 5 هرتز (قابل للتكوين)
استهلاك الطاقة	3 واط اسمي
درجة حرارة التشغيل	من -30 درجة مئوية إلى +65 درجة مئوية (من -22 درجة فهرنهايت إلى +149 درجة فهرنهايت)
أبعاد	241.3 مم × 24.4 مم × 241.8 مم (وحدة قياسية كاملة الارتفاع 3500)
وزن	من 0.77 كجم إلى 1 كجم تقريبًا (يختلف حسب المصدر)
الموافقات من الجهات المختصة	CSA/NRTL/C، ATEX، IECEx
امتثال	معيار API 670؛ يدعم تكوينات TMR

الميزات والمزايا الأساسية

تصميم عالي الكثافة ذو 16 قناةالميزة الأبرز في هذه الوحدة هي قدرتها على دمج ما يصل إلى 16 قناة من البيانات الحرارية الهامة—من وسادات المحامل إلى ملفات الجزء الثابت—في فتحة وحدة واحدة بنصف الارتفاع. توفر هذه المساحة عالية الكثافة مساحة قيّمة في خزانة التحكم مقارنةً بأنظمة المراقبة القديمة التي كانت تتطلب وحدات متعددة لنفس عدد النقاط .
تكوين مرن مختلط RTD/TCيمكن تهيئة جهاز 3500/65 لقبول أجهزة قياس الحرارة ذات الأطراف المعزولة، أو أجهزة قياس درجة الحرارة المقاومة ثلاثية الأسلاك، أو أجهزة قياس درجة الحرارة المقاومة رباعية الأسلاك، أو أي مزيج من مدخلات أجهزة قياس الحرارة وأجهزة قياس درجة الحرارة المقاومة. في نفس إطار الوحدة. كل قناة قابلة للبرمجة بشكل مستقل عبر برنامج تكوين الرف 3500، مما يسمح لوحدة واحدة بالتعامل مع متطلبات قياس درجة الحرارة المتنوعة .
حماية الإنذار القابلة للبرمجةتدعم كل قناة إمكانية التكوين نقاط ضبط التنبيه والخطر قابل للتعديل من 0 إلى 100% من النطاق الكامل (محدود بنطاق المستشعر). دقة الإنذار في حدود 0.13% من القيمة المطلوبة. تساعد فترات التأخير القابلة للضبط (من 1 إلى 60 ثانية) على منع الإنذارات غير الضرورية مع ضمان حماية موثوقة للآلات. .
تعويض الوصلة الباردة للأزواج الحراريةبالنسبة لقياسات المزدوجات الحرارية، تتضمن الوحدة ما يلي: مستشعر تعويض الوصلة الباردة دقة تصل إلى ±2 درجة مئوية عند +25 درجة مئوية، مما يضمن قراءات دقيقة لدرجة الحرارة دون الحاجة إلى أجهزة تعويض خارجية. .
دعم تكوين TMRفي تكوينات التكرار الثلاثي المعياري (TMR)، يمكن تركيب أجهزة مراقبة درجة الحرارة في مجموعات من 3 شاشات متجاورةيستخدم النظام نوعين من التصويت لضمان التشغيل الدقيق وتجنب الأعطال أحادية النقطة، مما يجعله مناسبًا لتطبيقات السلامة المصنفة وفقًا لمعيار SIL. .

التطبيقات النموذجية

يُستخدم جهاز 3500/65 على نطاق واسع للمراقبة المستمرة لدرجة الحرارة والحماية في الصناعات الثقيلة :

توليد الطاقةمراقبة درجة حرارة المحامل وملفات الجزء الثابت في التوربينات البخارية والتوربينات الغازية والمولدات
النفط والغازمراقبة درجة حرارة المحامل والأختام في الضواغط الطاردة المركزية، والموسعات، والمضخات، والمراوح في المصافي والمنصات البحرية
علم المعادن والأسمنتمراقبة درجة حرارة المكونات الحيوية في المطاحن، ومطاحن الدرفلة، والمراوح
المواد الكيميائية والورقيةمراقبة درجة حرارة الآلات الدوارة الكبيرة في مصانع المعالجة الكيميائية ومصانع اللب والورق

الأسئلة الشائعة (FAQ)

س1: ما الفرق بين 145988-01 و 145988-02؟
A: ال 145988-02 هي النسخة الإنتاجية السائدة الحالية، بينما 145988-01 هذا إصدار سابق من الأجهزة يتم إيقاف إنتاجه تدريجيًا. يشترك كلا الإصدارين في نفس وظيفة مراقبة درجة الحرارة الأساسية ذات 16 قناة. عند الطلب، يجب أن يتضمن رقم القطعة الكامل لاحقة خيار الإنهاء (مثل -01-00 للإنهاء الداخلي) لضمان توفير تكوين الإدخال/الإخراج الصحيح. .

س2: هل يمكن لجهاز 3500/65 مراقبة كل من المزدوجات الحرارية ومقاييس درجة الحرارة المقاومة في وقت واحد؟
A: نعم. من خلال برنامج التكوين 3500، يمكن برمجة كل قناة من القنوات الـ 16 بشكل مستقل لقبول مدخلات RTD القياسية أو أنواع مختلفة من المزدوجات الحرارية (J، K، E، T، إلخ)، أو مزيج من الاثنين في نفس الوحدة. .

س3: هل يمكن استبدال الوحدة أثناء التشغيل؟
A: نعم، تدعم سلسلة 3500 الإدخال/الإخراج الساخنيمكن سحب وحدة 3500/65 واستبدالها دون إيقاف تشغيل الرف بالكامل. مع ذلك، يجب عليك دائمًا اتباع إجراءات السلامة الخاصة بموقعك فيما يتعلق بأنظمة حماية الآلات، والنظر في تجاوز أجهزة التعشيق المرتبطة بها قبل الاستبدال. .

س4: ما الذي يجب عليّ فحصه إذا كان مؤشر LED الخاص بـ OK على اللوحة الأمامية مطفأً؟
A: إذا كان مؤشر LED الخاص بـ OK مطفأً، فتحقق من حالة توصيل وحدة الإدخال/الإخراج واللوحة الخلفية. إذا كانت قراءات درجة الحرارة مرتفعة بشكل غير طبيعي، فتحقق من مقاومة سلك المستشعر وتأكد من أن إعداد نوع المستشعر في برنامج التكوين متوافق مع المستشعر المتصل. .

س5: هل تتطلب الوحدة معايرة؟
A: لا. وفقًا لبيانات المنتج، لا يلزم إجراء معايرةيتم ضبط النطاق الكامل لكل قناة ميدانيًا عبر برنامج التكوين 3500. تحافظ الوحدة على الدقة المحددة دون الحاجة إلى معايرة ميدانية دورية. .

س6: ما هي مؤشرات LED الرئيسية الموجودة على الوحدة؟
A: تحتوي الوحدة على ثلاثة مصابيح LED في اللوحة الأمامية: OK (يشير إلى التشغيل السليم)، إرسال/استقبال (يشير إلى الاتصال مع الوحدات الأخرى في الرف 3500)، و بواسطة (يشير إلى أن الشاشة في وضع التجاوز) .

س7: ما هي الصيانة الموصى بها لتعويض الوصلة الباردة؟
A: تحقق بانتظام من دقة تعويض الوصلة الباردةخاصةً عند حدوث تقلبات حادة في درجة الحرارة المحيطة. عند إضاءة مؤشر التجاوز، يتم تعطيل وظيفة الإنذار؛ ويجب استعادة وضع المراقبة فورًا بعد الصيانة. .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ جهاز 3500/65 145988-02 جزءًا من نظام حماية الآلات من سلسلة 3500. فيما يلي نماذج ومكونات ذات صلة:

المنتج/الطراز	يكتب	وصف موجز
145988-02	الوحدة المميزة	3500/65 جهاز مراقبة درجة الحرارة ذو 16 قناة (البطاقة الرئيسية)
145988-01	النموذج ذو الصلة	إصدار سابق من طراز 3500/65؛ يجري التخلص منه تدريجياً
172109-01	الملحق المطلوب	وحدة إدخال/إخراج متوافقة مع 3500/65
176449-01	الوحدة النمطية ذات الصلة	لوحة أمامية للإدخال/الإخراج لمراقبة درجة الحرارة؛ مشابهة وظيفيًا للرقم 176449-08
3500/60	شاشة ذات صلة	جهاز مراقبة درجة الحرارة رباعي القنوات؛ يمكن استبداله بـ /65 مع القنوات غير المستخدمة
3500/62	شاشة ذات صلة	جهاز مراقبة درجة الحرارة رباعي القنوات ذو بنية مختلفة؛ ليس استبدالاً مباشراً
3500/33	وحدة الترحيل	وحدة إخراج مرحل ذات 16 قناة لتنفيذ منطق الإنذار/الفصل
3500/22M	واجهة البيانات العابرة	وحدة واجهة النظام لنقل البيانات مع برنامج النظام 1

اختيار النموذج المناسب

لمراقبة درجة الحرارة بكثافة عالية: ال 145988-02 (3500/65) يُعد هذا الخيار الأمثل، حيث يوفر 16 قناة إدخال RTD/TC في فتحة وحدة واحدة. .
للتطبيقات ذات عدد القنوات المنخفض: ال 3500/60 قد يكون نظام (4 قنوات) أكثر فعالية من حيث التكلفة إذا كانت هناك حاجة لمراقبة عدد قليل فقط من نقاط درجة الحرارة، على الرغم من أنه لا يمكن استبداله مباشرة بنظام /65 دون إعادة تكوين. .
لتجميع النظام بالكاملتأكد من طلب المنتج المطابق وحدة الإدخال/الإخراج 172109-01 بالإضافة إلى البطاقة الرئيسية لتوصيلات الأسلاك الميدانية الصحيحة .
