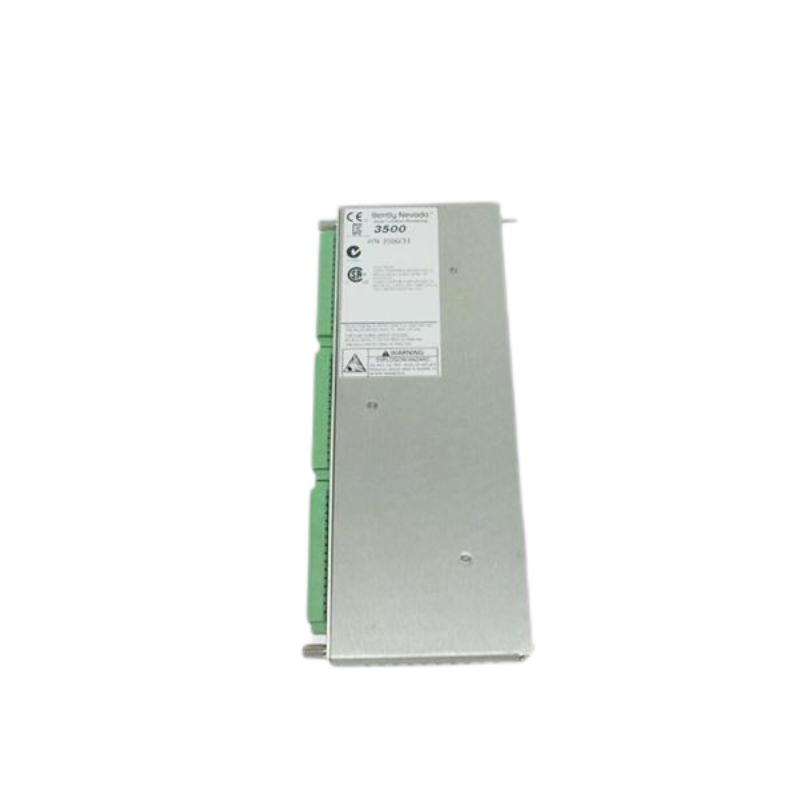

وحدة ترحيل بنتلي نيفادا 3500/33-01-01 ذات 16 قناة

مواصفات المنتج

وحدة الترحيل 3500/33-01-01

اسم العلامة التجارية: بنتلي نيفادا

اسم المنتج: 3500/33-01-01

الضمان: سنة واحدة

المعايير الرئيسية

الميزات والمزايا الأساسية

• منطق مرن وقابل للبرمجةيمكن برمجة كل مرحل من المرحلات الستة عشر بشكل مستقل عبر برنامج باستخدام منطق AND/OR. تشمل مصادر الإدخال حالات التنبيه/الخطر، وحالات "غير سليم"، أو المتغيرات المقاسة من أي قناة مراقبة، مما يتيح منطق تصويت معقد (مثل 2 من 3) لاستراتيجيات حماية مخصصة للآلات..

• تشغيل آمن قابل للتكوين في حالة الفشليدعم هذا الموديول كلا الأمرين نظام الأمان (مُفعّل عادةً، NE) و غير آمن ضد الأعطال (مفصول الطاقة عادةً، ND) أوضاع قابلة للتكوين في مجموعات من أربع قنوات. وهذا أمر بالغ الأهمية لأنظمة السلامة المُجهزة (SIS)، حيث يجب أن يؤدي انقطاع التيار الكهربائي إلى إجراء إيقاف تشغيل آمن..

• تصميم صناعي متين: يضم محكم الإغلاق بالإيبوكسي بفضل المرحلات ودائرة إخماد القوس الكهربائي المتكاملة (250 فولت RMS)، تم تصميم الوحدة لتحمل البيئات الصناعية القاسية والاهتزازات، مما يضمن استقرارًا وموثوقيةً طويلة الأمد للتلامس.

• التشخيص الشامل: اللوحة الأمامية مصابيح LED توفير حالة مرئية واضحة للطاقة (موافق)، والاتصال (إرسال/استقبال)، وإنذارات القنوات الفردية، مما يتيح استكشاف الأخطاء وإصلاحها بسرعة في الموقع..

التطبيقات النموذجية

يُعدّ جهاز 3500/33 مكونًا أساسيًا لتنفيذ منطق الحماية في الآلات الدوارة الحساسة في مختلف الصناعات الثقيلة.:

• حماية الآلات التوربينية: تفعيل منطق الإيقاف الطارئ لتوربينات البخار والغاز عندما تتجاوز الاهتزازات أو السرعة الحدود الآمنة.

• التحكم في الضاغطتنفيذ عمليات إيقاف التشغيل أو الإنذارات الآلية لضواغط الطرد المركزي الكبيرة في تطبيقات النفط والغاز.

• تكامل نظام السلامة: تعمل كعنصر الإخراج النهائي في أنظمة الإغلاق الطارئ (ESD)، حيث تقوم بتشغيل عمليات الإغلاق المادية أو تنبيه المشغلين من خلال التوصيلات السلكية.

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية لـ 3500/33-01-01؟
A: هي وحدة إخراج مرحلات ذات 16 قناة لنظام حماية الآلات 3500. وتتمثل وظيفتها في تحويل إشارات الإنذار والحالة من وحدات المراقبة إلى مخارج تلامس مرحلات فعلية لتشغيل الإنذارات، أو تسلسلات الإيقاف، أو التحكم في المعدات الخارجية..

س2: ما هي بروتوكولات الاتصال التي تدعمها الوحدة؟
A: تتواصل الوحدة مع وحدات 3500 الأخرى عبر لوحة التوصيل الخلفية للحامل. ويتم تكوينها باستخدام برنامج تكوين الرفوف 3500 (الإصدار 3.3 أو أعلى) ويتكامل مع النظام 1 برنامج للتشخيص المتقدم.

س3: هل يمكن استبدال 3500/33-01-01 أثناء التشغيل؟
A: لا تؤكد نتائج البحث صراحةً إمكانية استبدال هذه الوحدة أثناء التشغيل. يُنصح بالرجوع إلى دليل نظام 3500 أو الاتصال بشركة بنتلي نيفادا للاطلاع على إجراءات الصيانة المحددة.

س4: ما الفرق بين 3500/33-01-01 والأنواع الأخرى من 3500/33؟
A: ال -01-01 يشير اللاحقة إلى تكوين قياسي مع وحدة الإدخال/الإخراج للإنهاء الداخلي (149992-01). قد تحتوي المتغيرات الأخرى على أنواع مختلفة من إنهاء الإدخال/الإخراج أو موافقات الوكالة..

س5: هل يمكنني استخدام هذه الوحدة لإشارات التيار المنخفض مثل مدخلات PLC؟
A: تم تصميم المعيار 3500/33-01-01 للأحمال العامة. أما بالنسبة لإشارات التيار المنخفض (مثل مدخلات وحدة التحكم المنطقية القابلة للبرمجة PLC)، فيتم استخدام معيار محدد. وحدة خرج مرحل التيار المنخفض (PN: 149992-03) يجب طلبه كقطعة غيار.

س6: ما هي خطوات استكشاف الأخطاء وإصلاحها الرئيسية في حالة فشل المرحل في العمل؟
A: تحقق من اللوحة الأمامية مؤشر LED للتنبيه CH للتأكد من أن الوحدة تستقبل إشارة الإنذار الصحيحة، تحقق من إعدادات المرحل في برنامج تكوين الرف 3500. افحص توصيلات الأسلاك الميدانية بالأطراف المشتركة، والمفتوحة عادةً (NO)، والمغلقة عادةً (NC). إذا أشار مؤشر LED إلى وجود أمر ولكن لم يتم تبديل نقطة التلامس، فقد يكون المرحل معطلاً..

س7: ما هو إصدار البرنامج المطلوب للتكوين؟
A: الوحدة تتطلب برنامج تكوين الرفوف 3500 الإصدار 3.3 أو أحدث و برنامج عرض البيانات 3500 الإصدار 1.40 أو أحدث.

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ الطراز 3500/33-01-01 جزءًا من سلسلة بنتلي نيفادا 3500. فيما يلي أهم الطرازات ذات الصلة والمكونات المتوافقة:

اختيار النموذج المناسب

• لتطبيقات خرج المرحل القياسي: ال 3500/33-01-01 يوفر 16 قناة مع إنهاء داخلي للأحمال العامة.

• لتطبيقات الإشارات ذات التيار المنخفضحدد 149992-03 وحدة إخراج مرحل منخفض التيار لتشغيل مدخلات وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو أجهزة أخرى منخفضة الطاقة.

• لأنظمة حماية الآلات الكاملةقم بإقران وحدة الترحيل مع 3500/40 متر أو 3500/42 مليون أجهزة مراقبة الاهتزاز و 3500/22M TDI للحماية الشاملة والتشخيص.
