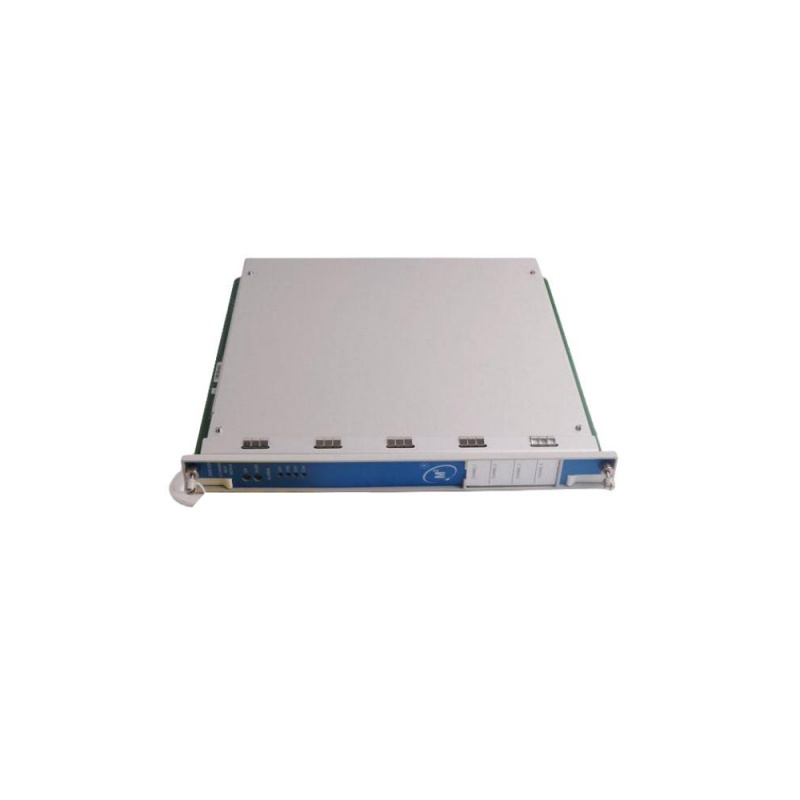

جهاز مراقبة التقارب Bently Nevada 3500/40M 140734-01

مواصفات المنتج

3500/40M 140734-01 جهاز مراقبة التقارب

اسم العلامة التجارية: بنتلي نيفادا

اسم المنتج: 3500/40M 140734-01

الضمان: سنة واحدة

المعايير الرئيسية

الميزات والمزايا الأساسية

• أربع قنوات مستقلة بتكوين مزدوجتوفر الوحدة أربع قنوات إدخال لمجسات التقارب، مُهيأة في أزواج (تشكل القناتان 1 و2 مجموعة واحدة، وتشكل القناتان 3 و4 مجموعة أخرى). يمكن برمجة كل زوج بشكل مستقل لوظائف قياس مختلفة، مما يسمح لوحدة واحدة بمراقبة، على سبيل المثال، الاهتزاز القطري على زوج وموضع الدفع على الزوج الآخر في آن واحد. .

• مجموعة قياس شاملةتشمل وظائف القياس المدعومة: اهتزاز العمود القطري (المحور X/Y)، وموضع الدفع المحوري، والتمدد التفاضلي (نمو الدوار بالنسبة للغلاف)، ولا مركزية العمود، وREBAM® (مراقبة نشاط محامل العناصر الدوارة) لتقييم حالة محامل العناصر الدوارة .

• حماية الإنذار القابلة للبرمجةيمكن تهيئة كل قناة بشكل مستقل عبر برنامج تهيئة الرف 3500. تتم مقارنة الإشارات المُهيأة بنقاط ضبط التنبيه والخطر التي يبرمجها المستخدم مع فترات تأخير قابلة للتكوين (من 1 إلى 60 ثانية) لمنع حالات الفصل غير المرغوب فيها مع ضمان حماية موثوقة للآلات. .

• مخرجات محول الطاقة المخزنةتوفر موصلات BNC الموجودة على اللوحة الأمامية مخارج إشارة محول طاقة محمية من قصر الدائرة ومخزنة مؤقتًا لكل قناة. وهذا يتيح توصيل أجهزة التشخيص المحمولة أو راسمات الإشارة لتحليل الإشارة الخارجية دون مقاطعة وظيفة المراقبة. .

• إمكانية التبديل السريع مع ضمان توافر النظامتدعم هذه الوحدة التبديل السريع؛ أثناء الاستبدال، تتعطل وظائف القياس والحماية مؤقتًا، بينما تستمر الوحدات الأخرى في الحامل بالعمل بشكل طبيعي. بالنسبة للتطبيقات الحساسة، يُنصح بتجاوز أنظمة التعشيق المرتبطة بها قبل الاستبدال لمنع حدوث أعطال غير مقصودة. .

التطبيقات النموذجية

يُستخدم طراز 3500/40M على نطاق واسع لتوفير الحماية المستمرة للآلات في الصناعات الثقيلة :

• توليد الطاقةالتوربينات البخارية، والتوربينات الغازية، والمولدات

• النفط والغاز: ضواغط ومضخات ومراوح طرد مركزي في مصافي النفط والمنصات البحرية

• البتروكيماوياتالمعدات الدوارة الحيوية في المصانع الكيميائية والبتروكيميائية

• الصناعات الثقيلةالمحركات الكبيرة، وعلب التروس، والمراوح في مصانع الصلب، ومصانع اللب والورق، وعمليات التعدين

الأسئلة الشائعة (FAQ)

س1: ما الفرق بين 140734-01 و 140734-00؟
A: كلاهما شاشات عرض رباعية القنوات بتردد 3500/40 ميجاهرتز، وتتمتعان بنفس الوظائف الأساسية. يشير اختلاف اللاحقة عادةً إلى دفعة تصنيع الجهاز أو مراجعة طفيفة. في معظم الحالات، يمكن استبدالهما، ولكن يُنصح بالتحقق من رقم إصدار الجهاز الموجود على ملصق الوحدة والتأكد من توافق برنامج التهيئة. .

س2: هل يمكن أن يحل الطراز 3500/40M 140734-01 محل الطراز الأقدم غير التابع لسلسلة M 3500/40 (125680-01) بشكل مباشر؟
A: لا. لا يمكن استبدال وحدة سلسلة M مباشرةً بوحدة 3500/40 القديمة غير التابعة لسلسلة M. تحديث البرامج الثابتة للرفوف إلزامييجب أيضًا إقران الوحدة 140734-01 بلوحة الإدخال/الإخراج الخلفية الصحيحة (140748-01)، وليس بلوحات التوصيل الخلفية القديمة. .

س3: هل يتطلب استبدال هذه الوحدة إعادة تهيئة؟
A: تُخزَّن معلمات التكوين الخاصة بجهاز 3500/40M في وحدة الاتصال الخاصة بالحامل أو في الحاسوب المضيف، وليس في الشاشة نفسها. سيتعرف الحامل تلقائيًا على أي جهاز بديل من نفس الطراز، وسيُحمِّل التكوين الحالي. مع ذلك، بعد الاستبدال، يُنصح بإجراء معايرة للقناة للتأكد من دقة القياس. .

س4: هل يمكن استبدال هذه الوحدة أثناء التشغيل؟
A: تدعم سلسلة 3500 خاصية التبديل السريع، ولكنها يوصى بشدة بتجاوز أجهزة التعشيق المرتبطة بالنظام وإيقاف تشغيله إذا سمحت الظروف بذلك.بما أن الوحدة تشارك مباشرةً في منطق حماية الآلات، فإن استبدالها أثناء التشغيل قد يُحدث تداخلاً عابراً مؤقتاً قد يتسبب في فصل خاطئ. في حال لزم استبدالها أثناء التشغيل، يجب تجاوز جميع مخارج التعشيق لهذه الوحدة في نظام التحكم الموزع/نظام السلامة قبل المتابعة. .

س5: ما الفرق بين 140734-01 و 176449-01؟
A: الرقم 140734-01 هو رقم الطلب الكامل لوحدة شاشة 3500/40M (اللوحة الأمامية). أما الرقم 176449-01 فهو رقم قطعة ذي صلة، ويرتبط عادةً بوحدة الإدخال/الإخراج الخلفية أو بنوع مُحدد من التكوين. ولكل منهما دور مختلف في مجموعة الشاشة الكاملة. .

س6: ما الذي يجب عليّ فحصه إذا كانت قراءة جهد فجوة التيار المستمر قريبة من -2 فولت؟
A: تشير القراءة القريبة من -2 فولت تيار مستمر عادةً إلى مسبار أو كابل قصيرتحقق من مقاومة ملف المجس، وافحص الكابل والموصلات بحثًا عن أي تلف أو تسرب للرطوبة. تشير قراءة قريبة من -24 فولت عادةً إلى وجود دائرة مفتوحة. هذه مشاكل في جانب الحقل؛ ونادرًا ما تكون وحدة المراقبة نفسها هي السبب الرئيسي. .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ جهاز 140734-01 جزءًا من عائلة أجهزة مراقبة التقارب 3500/40M. فيما يلي نماذج ذات صلة والمكونات المطلوبة:

اختيار النموذج المناسب

• لتطبيقات مراقبة التقارب القياسية: ال 140734-01 (3500/40M) يُعد الخيار الأمثل لمراقبة الاهتزاز القطري وموضع الدفع باستخدام مجسات التيار الدوامي .

• للمراقبة المشتركة للقرب والزلازلضع في اعتبارك 3500/42 مليون إذا كانت هناك حاجة أيضًا إلى مدخلات السرعة أو التسارع .

• لتجميع النظام بالكاملتأكد من طلب المنتج المطابق لوحة الإدخال/الإخراج الخلفية 140748-01 بالإضافة إلى الشاشة .
