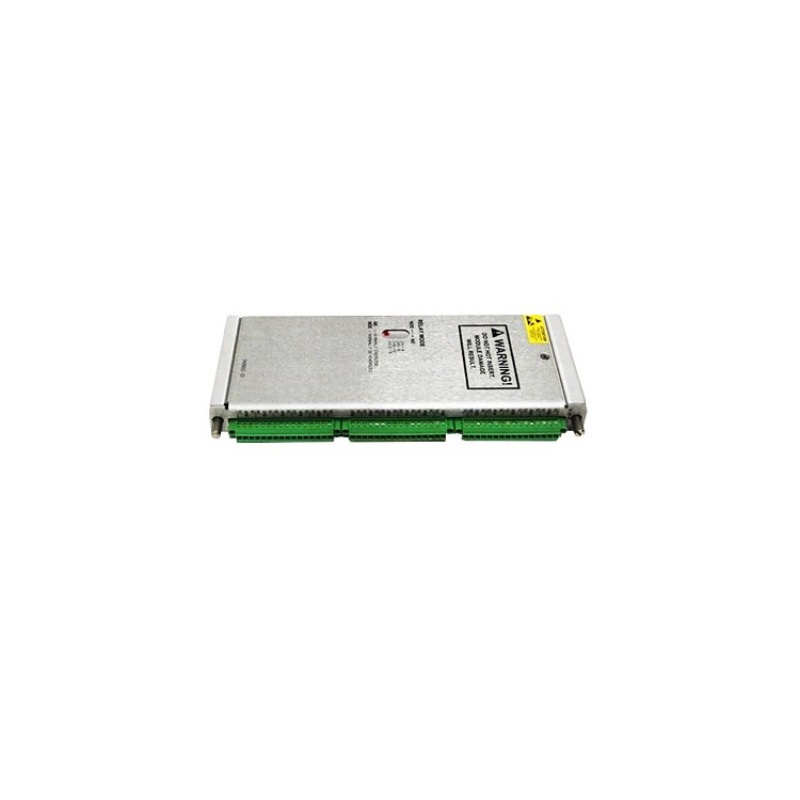

ال بنتلي، نيفادا 133819-01 هو وحدة إدخال/إخراج درجة الحرارة RTD/TC ذات 6 قنوات من سلسلة 3500/60، مصمم لمراقبة درجة الحرارة بدقة في نظام حماية الآلات 3500. يقبل مدخلات من أجهزة الكشف عن درجة الحرارة المقاومة (RTDs) و المزدوجات الحرارية (TCs) ، مما يوفر قياسًا دقيقًا لدرجة الحرارة للآلات الدوارة الحرجة مثل التوربينات والضواغط والمولدات.
رقم الصنف :
3500/60 133819-01الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| نموذج | 133819-01 |
| عائلة المنتجات | وحدة قياس درجة الحرارة RTD/TC 3500/60 |
| نوع المنتج | وحدة إدخال/إخراج درجة الحرارة |
| نوع الإدخال | RTD أو المزدوجة الحرارية (TC) |
| قنوات الإدخال | 6 قنوات مستقلة |
| مقاومة الدخل | مقاومة تزيد عن 10 ميجا أوم لكل مدخل سلكي |
| مصدر تيار RTD | 925 ±15 ميكرو أمبير عند 25 درجة مئوية لكل محول طاقة |
| إشارة الخرج | من +4 إلى +20 مللي أمبير تناسبي لكل قناة |
| الامتثال للجهد | من 0 إلى +12 فولت تيار مستمر عبر الحمل |
| مقاومة الحمل | من 0 إلى 600 أوم |
| دقة | 0.3662 ميكرو أمبير لكل بت |
| دقة | خطأ بنسبة ±0.15% عند درجة حرارة الغرفة؛ وخطأ بنسبة ±0.4% ضمن نطاق درجة الحرارة |
| عزل | غير معزول (لا يوجد عزل بين القنوات) |
| إنهاء الخدمة | إنهاء الخدمة الداخلي |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +65 درجة مئوية (مع وحدات الإدخال/الإخراج القياسية) |
| متطلبات مساحة الرفوف | فتحة خلفية كاملة الارتفاع |
| النظام المتوافق | سلسلة بنتلي نيفادا 3500 |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| حالة دورة الحياة | نشيط / ناضج |
تفاصيل رقم القطعة:
133819-01 – وحدة إدخال/إخراج RTD/TC 3500/60-01، غير معزولة، ذات نهايات داخلية
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 133819-01 (هذا النموذج) | وحدة إدخال/إخراج RTD/TC بست قنوات، غير معزولة، ذات نهايات داخلية | مراقبة درجة الحرارة القياسية مع الأسلاك الداخلية |
| 133819-02 | نسخة معزولة من وحدة الإدخال/الإخراج RTD/TC | التطبيقات التي تتطلب عزل القنوات |
| 3500/60 | اللوحة الرئيسية لجهاز مراقبة درجة الحرارة (الوحدة الأمامية) | مقترن بوحدة الإدخال/الإخراج 133819-01 لمراقبة درجة الحرارة بشكل كامل |
| 3500/61 | جهاز مراقبة درجة الحرارة مع تكوين قنوات مختلف | متطلبات بديلة لمراقبة درجة الحرارة |
| 3500/65 | جهاز مراقبة درجة الحرارة بعدد قنوات أعلى | التطبيقات التي تتطلب مدخلات حرارية أعلى |
| 146031-01 | وحدة إدخال/إخراج قياسية مع نهايات خارجية | خيار إنهاء بديل لسلسلة 3500/60 |
س1: ما هي الوظيفة الأساسية لـ 133819-01؟
الرقم 133819-01 هو وحدة إدخال/إخراج درجة الحرارة RTD/TC ذات 6 قنوات لنظام حماية الآلات Bently Nevada 3500. يتصل هذا النظام بمستشعرات RTD ومزدوجات حرارية لتوفير قراءات دقيقة لدرجة الحرارة، مما يتيح مراقبة درجة الحرارة وإصدار الإنذارات للآلات الدوارة الحساسة. .
س2: كم عدد القنوات التي تدعمها هذه الوحدة؟
الوحدة تدعم 6 قنوات إدخال مستقلةويمكن تهيئة كل منها لمراقبة إما مستشعر RTD أو مستشعر TC .
س3: ما الفرق بين الإصدار 133819-01 والإصدار المعزول؟
ال 133819-01 هو غير معزول هذا الإصدار، أي أنه لا يوفر عزلاً كهربائياً بين مدخلات درجة الحرارة وبقية دوائر الوحدة. هذا التصميم يجعله أكثر فعالية من حيث التكلفة وأكثر إحكاما بالمقارنة مع الإصدارات المعزولة. يوفر الإصدار المعزول عزلاً بين القنوات للتطبيقات المعرضة لفولتيات عالية أو تداخل كهربائي قوي. .
س4: ما هي إشارة الخرج التي توفرها هذه الوحدة؟
تُخرج الوحدة النمطية إشارة متناسبة من +4 إلى +20 مللي أمبير لكل قناة، مع توافق الجهد الكهربائي لـ من 0 إلى +12 فولت تيار مستمر ومقاومة للحمل تصل إلى 600 أوم .
س5: ما هي التطبيقات النموذجية لـ 133819-01؟
تشمل التطبيقات النموذجية ما يلي: مراقبة درجة حرارة التوربين والضاغط والمولد، إلى جانب التحكم في درجة الحرارة الصناعية وتوليد الإنذارات في نظام حماية الآلات 3500. ويستخدم على نطاق واسع في صناعات النفط والغاز وتوليد الطاقة والبتروكيماويات.
