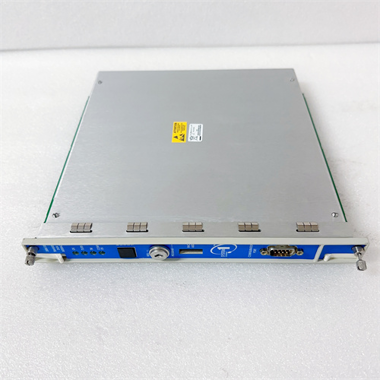

ال بنتلي نيفادا 3500/50M-01-00 (288062-02) هو وحدة قياس سرعة الدوران ثنائية القنوات من نظام حماية الآلات 3500، المصمم لقياس سرعة دوران العمود، وتسارع الدوار، واتجاه الدوار.كما توفر الوحدة تكييفًا إشارات Keyphasor® إلى اللوحة الخلفية للرف 3500، مما يلغي الحاجة إلى وحدة Keyphasor منفصلة في العديد من التكوينات.
رقم الصنف :
3500/50M 288062-02الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| نموذج | 3500/50M-01-00 |
| رقم قطعة اللوحة الرئيسية | 288062-02 |
| رقم قطعة وحدة الإدخال/الإخراج | 133442-01 (إنهاء الخدمة داخلياً) |
| عائلة المنتجات | نظام حماية الآلات 3500 |
| نوع المنتج | وحدة قياس سرعة الدوران (قناتان) |
| قنوات الإدخال | قناتان مستقلتان |
| نطاق إشارة الإدخال | من +10.0 فولت إلى -24.0 فولت |
| مقاومة الدخل | 20 كيلو أوم (قياسي)؛ 40 كيلو أوم (TMR)؛ 7.15 كيلو أوم (حاجز داخلي) |
| مصادر الإدخال | مجسات التقارب أو أجهزة الالتقاط المغناطيسية |
| أقصى نطاق كامل | 99,999 دورة في الدقيقة |
| أقصى تردد إدخال | 20 كيلو هرتز |
| دقة عدد دورات المحرك في الدقيقة | <100 دورة في الدقيقة: ±0.1 دورة في الدقيقة؛ 100-10000 دورة في الدقيقة: ±1 دورة في الدقيقة؛ 10000-99999 دورة في الدقيقة: ±0.01% من السرعة الحقيقية |
| مخرج المسجل | من +4 إلى +20 مللي أمبير لكل قناة، بما يتناسب مع النطاق الكامل |
| تحميل المسجل | من 0 إلى 600 أوم |
| معدل تحديث المسجل | 100 مللي ثانية |
| مزود طاقة المحول | 24 فولت تيار مستمر، 40 مللي أمبير كحد أقصى لكل قناة |
| استهلاك الطاقة | 5.8 واط نموذجي |
| خيارات التكوين | مراقبة السرعة، إنذارات نقطة الضبط، إنذارات نطاق السرعة، إشعار السرعة الصفرية، إنذارات تسارع الدوار، إشعار الدوران العكسي |
| ميزة الاحتفاظ بالذروة | يخزن أعلى سرعة، أو أعلى سرعة عكسية، أو عدد دورات الدوران العكسي |
| موضع الرف | فتحة أمامية واحدة كاملة الارتفاع + فتحة إدخال/إخراج خلفية واحدة كاملة الارتفاع |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +65 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية |
| الوزن (إجمالي الوزن بعد التجميع) | حوالي 1.02 كجم |
| بلد المنشأ | الولايات المتحدة الأمريكية |
تفاصيل رقم القطعة (3500/50M-01-00):
| شريحة | قيمة | معنى |
|---|---|---|
| 3500/50 متر | النموذج الأساسي | وحدة عداد دورات المحرك (سلسلة M، مُحسّنة) |
| -01 | نوع وحدة الإدخال/الإخراج | وحدة إدخال/إخراج ذات نهايات داخلية |
| -00 | موافقة الوكالة | لا يلزم الحصول على موافقات للمناطق الخطرة |
محتويات المجموعة: اللوحة الرئيسية (288062-02) + وحدة الإدخال/الإخراج للإنهاء الداخلي (133442-01)
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 3500/50M-01-00 (هذا النموذج) | وحدة قياس سرعة الدوران ثنائية القنوات، نهايات داخلية، بدون موافقات | مراقبة السرعة القياسية مع الأسلاك الداخلية |
| 3500/50M-01-01 | وينطبق الأمر نفسه على موافقة cNRTLus (الفئة 1، القسم 2) | منشآت المناطق الخطرة في أمريكا الشمالية |
| 3500/50M-02-00 | إصدار النهايات الخارجية | التطبيقات التي تتطلب إنهاءً عن بُعد |
| 3500/53 | وحدة الحماية من السرعة الزائدة | رحلة مخصصة للسرعة الزائدة – مطلوب لتطبيقات نظام تداول الانبعاثات |
| 133442-01 | وحدة إدخال/إخراج مع نهايات داخلية (احتياطية) | وحدة إدخال/إخراج بديلة |
| 288062-02 | لوحة رئيسية لوحدة عداد السرعة (احتياطية) | لوحة رئيسية بديلة |
| 3500/25 | وحدة مفتاح الطور المحسّنة | معالجة إشارة Keyphasor مخصصة (عند عدم استخدام مخرج Keyphasor 50M) |
| 3500/40 متر | جهاز الرصد التقاربي/جهاز رصد الزلازل | جهاز مراقبة الاهتزازات المساعد في رف 3500 |
س1: ما هي الوظيفة الأساسية لـ 3500/50M-01-00؟
إنه وحدة قياس سرعة الدوران ثنائية القنوات يقيس هذا الجهاز سرعة دوران العمود، وتسارع الدوار، واتجاه دورانه باستخدام مجسات تقارب أو لاقطات مغناطيسية. ويقارن القياسات بنقاط ضبط الإنذار التي يبرمجها المستخدم، ويمكنه تزويد اللوحة الخلفية لحامل 3500 بإشارات Keyphasor مُهيأة. .
س2: هل يمكن استخدام جهاز 3500/50M للحماية من السرعة الزائدة؟
لا. تحذر شركة بنتلي نيفادا صراحةً من أن طراز 3500/50M لا يجوز يمكن استخدامه كمكون في نظام التحكم بالسرعة أو نظام الحماية من السرعة الزائدة. إلا أنه يفتقر إلى التكرار وسرعة الاستجابة اللازمين لحالات تجاوز السرعة الحرجة للسلامة. أما بالنسبة للحماية من السرعة الزائدة، فإن 3500/53 وحدة نمطية أو 141539-01 نظام الحماية من السرعة الزائدة مطلوب .
س3: ماذا تعني اللاحقة "-01" و "-00"؟
ال -01 يشير وحدة إدخال/إخراج ذات نهايات داخلية (يتم توصيل الأسلاك الميدانية داخل الرف عبر وحدة الإدخال/الإخراج 133442-01) . ال -00 يشير لا توجد موافقات من وكالة المناطق الخطرة يتم تضمينها بالنسبة للمنشآت في المناطق الخطرة، استخدم لاحقة الموافقة -01 أو -02 .
س4: ما هي خيارات التكوين المتاحة؟
يدعم هذا الموديول ما يلي: مراقبة السرعة مع نظام إنذار عند نقطة الضبط, تنبيه نطاق السرعة, إشعار السرعة الصفرية, تسارع الدوار مثير للقلق، و إشعار الدوران العكسي يتم إجراء التكوين باستخدام برنامج تكوين الرف 3500.
س5: ما الفرق بين 3500/50 و 3500/50M؟
ال تسمية "M" يشير ذلك إلى قدرات سلسلة M (المحسّنة)، بما في ذلك التكامل الأفضل مع منصة التشخيص System 1 من Bently Nevada والمعالجة الداخلية المحسّنة للمدخلات ذات الترددات العالية. . يفتقر الطراز القياسي 3500/50 إلى هذه الميزات المحسّنة.
