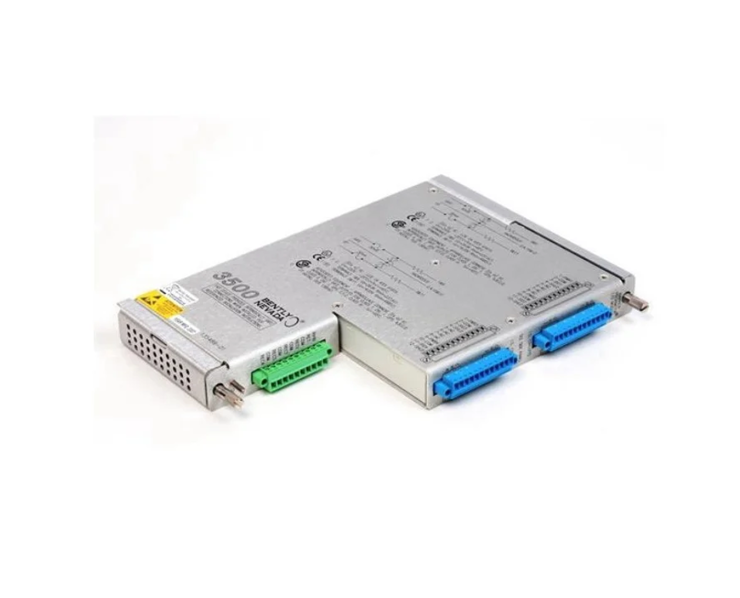

ال بنتلي، نيفادا 136711-01 هو وحدة إدخال/إخراج بست قنوات مع حواجز داخلية لـ جهاز مراقبة درجة الحرارة 3500/60 ضمن نظام حماية الآلات 3500. وهو بمثابة الواجهة الأساسية بين الأجهزة المثبتة في الموقع مستشعرات RTD ومستشعرات حرارية والرف 3500، الذي يعالج إشارات درجة الحرارة من مكونات الآلات الحيوية مثل محامل التوربينات، وأغلفة الضواغط، ولفائف المحركات.
رقم الصنف :
136711-01الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| مواصفة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| نموذج | 136711-01 |
| عائلة المنتجات | جهاز مراقبة درجة الحرارة 3500/60 |
| نوع المنتج | وحدة إدخال/إخراج RTD/TC مزودة بحواجز داخلية |
| قنوات الإدخال | يصل إلى 6 (قابلة للتكوين لكل وحدة) |
| أنواع الإدخال | أجهزة قياس درجة الحرارة المقاومة (RTDs) ثنائية/ثلاثية/رباعية الأسلاك (Pt100، Pt1000، Ni120، Cu10)؛ المزدوجات الحرارية (J، K، E، T، B، R، S، N) |
| مقاومة الدخل | 10 ميجا أوم لكل قناة |
| نطاق درجة الحرارة | من -200 درجة مئوية إلى +850 درجة مئوية (أجهزة قياس درجة الحرارة المقاومة)؛ من -270 درجة مئوية إلى +1372 درجة مئوية (المزدوجات الحرارية) |
| دقة | ±0.5 درجة مئوية نموذجي (أجهزة قياس درجة الحرارة المقاومة)؛ ±1 درجة مئوية إلى ±2 درجة مئوية نموذجي (المزدوجات الحرارية) |
| عرض النطاق الترددي | 30 كيلو هرتز |
| معايير السلامة الذاتية | يو: 26.25 فولت، آيو: 88.39 مللي أمبير، بو: 580.02 ميجاوات |
| معدل التحديث | ثانية واحدة لكل قناة |
| مزود الطاقة | لوحة خلفية للرف من نوع Via 3500 (24 فولت تيار مستمر) |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +65 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية |
| الأبعاد (العرض × الارتفاع × العمق) | 241.3 مم × 24.4 مم × 163.1 مم |
| وزن | حوالي 0.46 كجم |
| قابل للاستبدال السريع | نعم |
| الشهادات | CE، CSA، ATEX، IECEx |
| التوافق | متوافق مع جهاز مراقبة درجة الحرارة 3500/60 |
| نموذج | وصف | التطبيق النموذجي |
|---|---|---|
| 136711-01 (هذا النموذج) | وحدة إدخال/إخراج RTD/TC 3500/60 مزودة بحواجز داخلية ونهايات | مراقبة درجة الحرارة في المناطق الخطرة |
| 136711-02 | نسخة معزولة من وحدة الإدخال/الإخراج RTD/TC | التطبيقات التي تتطلب عزل القنوات |
| 3500/60 | اللوحة الرئيسية لجهاز مراقبة درجة الحرارة | يُستخدم مع 136711-01 لمراقبة درجة الحرارة بشكل كامل |
| 3500/61 | جهاز مراقبة درجة الحرارة مع تكوين قنوات مختلف | متطلبات بديلة لمراقبة درجة الحرارة |
| 133819-01 | وحدة إدخال/إخراج RTD/TC 3500/60، غير معزولة، ذات نهايات داخلية | مراقبة درجة الحرارة القياسية بدون عوائق |
| 136719-01 | وحدة إدخال/إخراج RTD/TC 3500/60 مع نهايات خارجية | التطبيقات التي تتطلب إنهاءً عن بُعد |
س1: ما هي الوظيفة الأساسية لـ 136711-01؟
إنه وحدة إدخال/إخراج RTD/TC بست قنوات لجهاز مراقبة درجة الحرارة 3500/60. يتصل هذا الجهاز بمستشعرات RTD ومستشعرات المزدوجات الحرارية المثبتة على مكونات الآلات الحيوية (المحامل، والأغلفة، والملفات) ويعالج إشاراتها لمراقبة درجة الحرارة، وإصدار الإنذارات، وحماية الآلات. .
س2: ما أهمية "العوائق الداخلية" في هذه الوحدة؟
ال الحواجز الداخلية يمد الحماية الذاتية للسلامة بالنسبة لأنظمة المحولات في المناطق الخطرة. وهذا يعني أنه يمكن توصيل أجهزة استشعار RTD وأجهزة استشعار المزدوجات الحرارية المثبتة ميدانيًا. مباشرة إلى الوحدة دون الحاجة إلى أجهزة حاجز أمان خارجية، مما يقلل من مساحة الخزانة وتعقيد الأسلاك .
س3: كم عدد القنوات التي تدعمها هذه الوحدة؟
الوحدة تدعم ما يصل إلى 6 قنوات إدخال مستقلةكل منها قابل للتكوين إما لمستشعرات RTD أو مستشعرات حرارية مزدوجة .
س4: ما هي أنواع الحساسات المتوافقة مع هذه الوحدة؟
يدعم الرقم 136711-01 ما يلي:
أجهزة قياس درجة الحرارة الجاهزة للاستخدام: 2-/3-/4-أسلاك Pt100، Pt1000، Ni120، Cu10
المزدوجات الحراريةالأنواع: J، K، E، T، B، R، S، N
س5: ما الفرق بين 136711-01 و 133819-01؟
ال 136711-01 يشمل الحواجز الداخلية لتطبيقات السلامة الجوهرية، مما يسمح بالتوصيل المباشر لأجهزة الاستشعار الميدانية في المناطق الخطرة. 133819-01 هو نسخة غير معزولة، وغير حاجزية لتطبيقات مراقبة درجة الحرارة القياسية حيث لا يلزم الحصول على شهادة منطقة خطرة.
