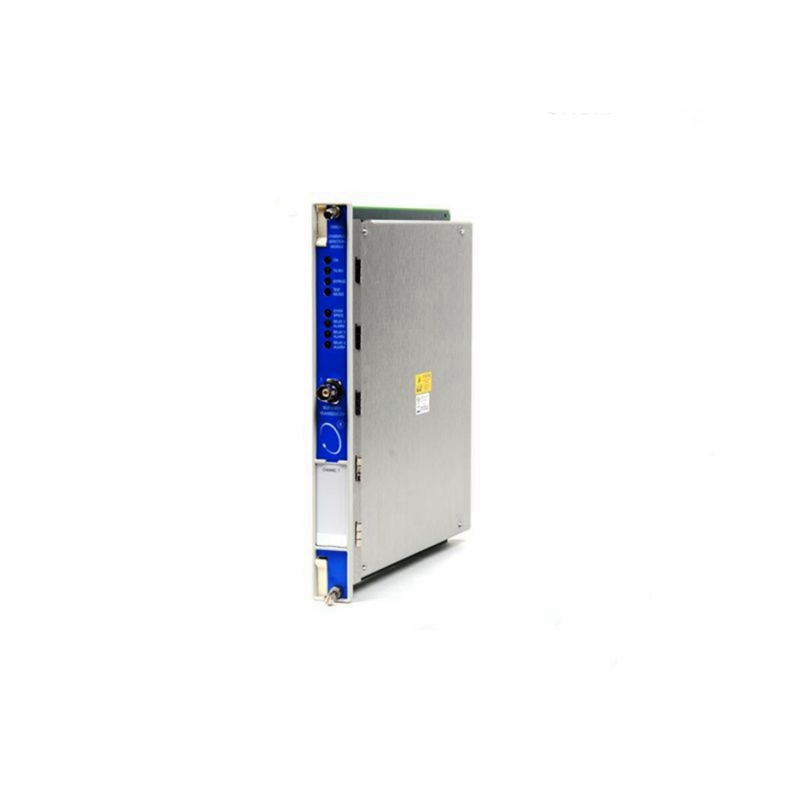

ال بنتلي نيفادا 3500/54-03-00 وحدة مراقبة السرعة والطور الرئيسية ذات 4 قنوات لنظام حماية الآلات من سلسلة 3500. يوفر هذا الجهاز كشفًا عالي الدقة للسرعة الزائدة مع أوقات استجابة بالمللي ثانية، مما يجعله مثاليًا للتوربينات والضواغط وغيرها من الآلات الدوارة الحساسة حيث يكون الامتثال لمعيار API 670 مطلوبًا.
رقم الصنف :
3500/54-03-00الطلب (الحد الأدنى للكمية) :
1قسط :
EXW/CIFمنشأ المنتج :
USAمهلة :
3-5daysوزن :
5kg| ميزة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| عائلة المنتجات | نظام حماية الآلات من سلسلة 3500 |
| نوع الوحدة | شاشة مراقبة السرعة/مرحلة المفاتيح ذات 4 قنوات |
| قنوات الإدخال | 4 قنوات تفاضلية مستقلة |
| توافق المستشعر | أجهزة التقاط مغناطيسية، ومستشعرات كهروضوئية، ومجسات قياس الطور باستخدام التيارات الدوامية |
| نطاق القياس | 0.1 – 30,000 دورة في الدقيقة (قابلة للتوسيع إلى 100,000 دورة في الدقيقة) |
| دقة | ±0.01% من النطاق الكامل مع محول تناظري رقمي 24 بت |
| زمن الاستجابة | < 5 مللي ثانية (وضع السرعة الزائدة) |
| المخارج التناظرية | 4 × 4-20 مللي أمبير (يتناسب مع السرعة) |
| إمكانية الإنذار | ثلاثة مستويات: تنبيه، خطر، تعثر |
| دعم التكرار | منطق التصويت 2oo2، 2oo3 (مع 3500/53 وحدة) |
| وحدة الإدخال/الإخراج مضمنة | 133396-01 (بطاقة طرفية للإدخال/الإخراج) |
| الامتثال للمعايير | API 670، API 612 |
| شهادة السلامة | متوافق مع معيار IEC 61508 SIL 2 |
| التبديل السريع | مدعوم |
| فئة | نموذج | وصف |
|---|---|---|
| سرعة القناة المزدوجة | 3500/50-01-00 | وحدة قياس سرعة الدوران ثنائية القنوات لتطبيقات مراقبة السرعة الأساسية |
| سرعة زائدة ثلاثية التكرار | 3500/53 | وحدة كشف السرعة الزائدة لبناء أنظمة تصويت 2oo3 مع 3500/54 |
| مخرج المرحل | 3500/32-01-00 | وحدة ترحيل رباعية القنوات لتنفيذ مخرجات الإنذار/الفصل |
| مرحل الأمان من الأعطال | 3500/33 | وحدة إخراج مرحل أمان ذات 16 قناة لحلقات الأمان الحرجة |
| بوابة الاتصالات | 3500/22M | واجهة بيانات مؤقتة للاتصال ببرنامج النظام 1 |
| واجهة الرف | 3500/20 | وحدة واجهة الرف الرئيسية لتكوين الوحدة |
| 135031-01 | 125712-01 | 136483-01 |
| 125768-01 | 125720-01 | 137110-01 |
| 3500/22M | 3500/33 | 3500/64 مليون |
| 138607-01 | 149986-01 | 3500/65 |
| 138607-02 | 149992-01 | 3500/70 متر |
| 146031-01 | 3500/34 | 3500/72 مليون |
| 146031-02 | 125696-01 | 149734-08 |
| 147364-01 | 3500/34 | 3500/72 مليون |
| 3500/25 | 125704-01 | 140471-01 |
| 149369-01 | 500/50 | 140482-01 |
| 125800-01 | 133388-02 | 135489-01 |
| 126648-01 | 3500/50 | 3500/77 مليون |
| 125800-02 | 133442-01 | 146282-01 |
| 126648-02 | 136703-01 | 3500/77 مليون |
| 135473-01 | 133434-01 | 140734-07 |
س1: ماذا تعني اللاحقة "-03-00" في رقم الطراز؟
يشير الرمز "-03" إلى تكوين الإدخال/الإخراج المحدد: فهو يتضمن بطاقة طرفية الإدخال/الإخراج 133396-01 ذات النهايات الداخلية يشير الرمز "-00" إلى عدم وجود موافقات من أي جهة. من المهم تحديد رقم القطعة بالكامل عند الطلب، لأن "3500/54" وحده قد يشير إلى بطاقة إخراج مرحل ذات مواصفات أقل .
س2: ما هو التطبيق الأساسي لـ 3500/54-03-00؟
تطبيقه الأساسي هو حماية من السرعة الزائدة بالنسبة للتوربينات، والتوربينات الغازية، والضواغط، حيث يجب أن يكتشف أحداث السرعة الزائدة في غضون أجزاء من الثانية ويؤدي إلى إيقاف تشغيل آمن إنه ليس جهاز مراقبة سرعة للأغراض العامة؛ بل هو مصمم لسلاسل السرعة الزائدة عالية الموثوقية والحساسة للسلامة. .
س3: كيف تحقق الوحدة أوقات استجابة سريعة؟
يستخدم جهاز 3500/54-03-00 محولًا تناظريًا رقميًا 24 بت وبرنامجًا ثابتًا مُحسَّنًا لتحقيق زمن استجابة قدره < 5 مللي ثانية في وضع السرعة الزائدة وهذا يسمح لها باكتشاف حالات السرعة الزائدة والإبلاغ عنها قبل أن تتضرر الآلات.
س4: هل يمكن استخدام هذه الوحدة في تكوين احتياطي؟
نعم. تدعم الوحدة منطق التصويت 2oo2 و2oo3، والتي عادةً ما تقترن بوحدات 3500/53، لبناء نظام حماية من السرعة الزائدة ثلاثي الوحدات (TMR) يفي بمتطلبات API 670 .
س5: ما أنواع أجهزة الاستشعار التي يدعمها جهاز 3500/54-03-00؟
يقبل المدخلات من أجهزة الالتقاط المغناطيسية (أجهزة استشعار السرعة)، وأجهزة الاستشعار الكهروضوئية، ومجسات التيار الدوامي الرئيسية، حيث تدعم كل قناة إشارات موجة جيبية من 0.1 إلى 10 فولت ذروة إلى ذروة أو إشارات موجة مربعة TTL/CMOS.
ال بنتلي، نيفادا 330780-50-00 هو مستشعر Proximitor® بمدى 5.0 متر لـ نظام محول التقارب 3300 XL 11 مميستقبل إشارات من مسبار 3300 XL 11 مم وكابل التمديد الخاص به، ويقوم بتهيئتها إلى خرج الجهد الخطي يتناسب مع إزاحة العمود لقياس الاهتزاز الشعاعي، وموضع الدفع المحوري، وقياس Keyphasor.
ال بنتلي، نيفادا 21747-040-00 هو كابل تمديد مسبار بروكسيميتور بطول 4 أمتار مصمم لـ أنظمة محولات التقارب من السلسلتين 3300 و 7200. يقوم هذا الجهاز بتوصيل مسبار تقارب بمستشعر Proximitor الخاص به، ويرسل إشارات إزاحة التيار الدوامي عالية التردد لمراقبة الاهتزاز وموضع العمود في الآلات الدوارة الحرجة.
ال بنتلي، نيفادا 330710-00-060-10-02-00 هو مسبار تقارب 3300 XL 11 مم مصمم لقياس الاهتزازات والموضع دون تلامس في الآلات الكبيرة ذات محامل الأغشية السائلة. يوفر طرفه البالغ قطره 11 مم نطاق خطي أطول بالمقارنة مع النظام القياسي 8 مم، مما يجعله مثالياً للتطبيقات التي تتطلب نطاق قياس أكبر، مثل موضع الدفع المحوري، والتمدد التفاضلي، والاهتزاز القطري في التوربينات البخارية، والضواغط الطاردة المركزية، والمضخات الكبيرة.
ال بنتلي نيفادا 330103-00-11-50-02-00 هو مسبار تقارب 3300 XL 8 مم مع خيط متري M10×1 و أ كابل متكامل بطول 5.0 متر مزودة بموصل ClickLoc™ مصغر محوري. يتميز هذا التكوين ذو المدى الممتد بـ طول العلبة الإجمالي 110 مم ويتصل مباشرة بمستشعر Proximitor® دون الحاجة إلى كابل تمديد للتركيبات قصيرة المدى.
ال بنتلي نيفادا 990-10-XX-01-00 (MOD 165353-01) هو جهاز إرسال اهتزاز ثنائي الأسلاك يعمل بالطاقة الحلقية مصمم خصيصًا لمصنعي المعدات الأصلية لضواغط الهواء الطاردة المركزية، والمضخات الصغيرة، والمحركات، والمراوح. وهو يستقبل المدخلات من مسبار تقاربي 3300 NSv وكابل التمديد المتوافق معه، الذي يُهيئ الإشارة إلى تيار خرج يتراوح بين 4 و20 مللي أمبير، ويتناسب مع سعة الاهتزاز من الذروة إلى الذروة..
