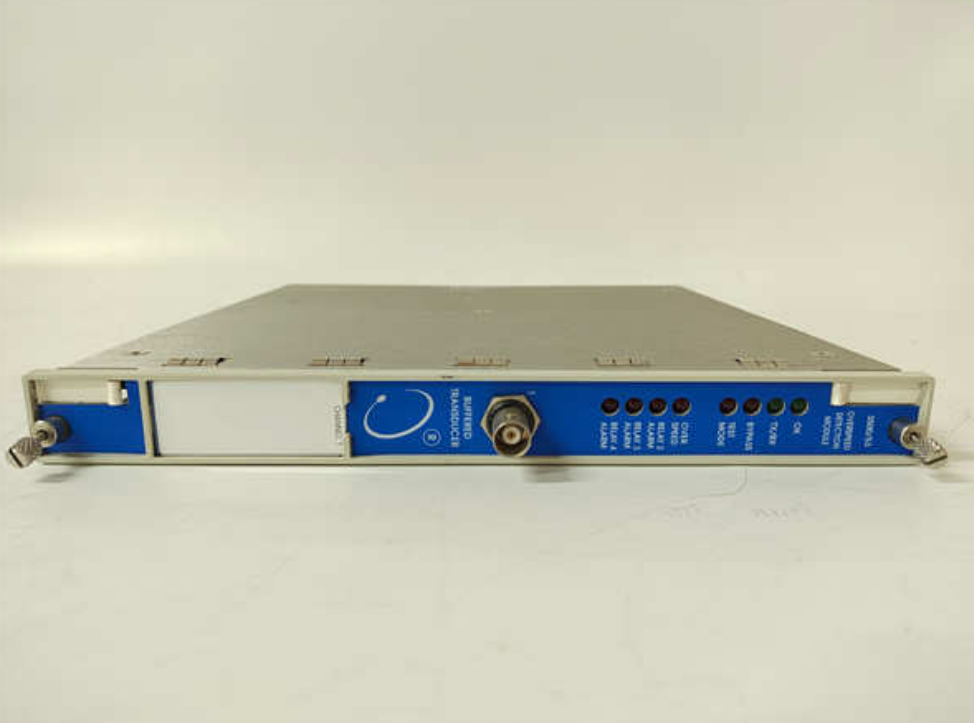

ال بنتلي نيفادا 3500/53 133388-01 وحدة إلكترونية لكشف السرعة الزائدة لنظام حماية الآلات من سلسلة 3500. توفر مراقبة عالية الدقة للسرعة للتوربينات والضواغط والمولدات الحيوية، مع مخارج مرحلات مخصصة يمكنها تشغيل عمليات الإيقاف الطارئ مباشرة.
رقم الصنف :
3500/53 133388-01الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
5kg| ميزة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| عائلة المنتجات | نظام حماية الآلات من سلسلة 3500 |
| نوع الوحدة | وحدة الكشف الإلكتروني عن السرعة الزائدة |
| رقم القطعة | 133388-01 (PWA لـ 3500/53) |
| قنوات الإدخال | وحدة واحدة لكل وحدة نمطية؛ يدعم أنظمة التصويت متعددة الوحدات النمطية (يوصى باستخدام 2oo2 أو 2oo3) |
| توافق المستشعر | مجسات التقارب (سلسلة 3300/7200) وأجهزة الالتقاط المغناطيسية |
| نطاق إشارة الإدخال | من +10.0 فولت إلى -24.0 فولت |
| مقاومة الدخل | 20 كيلو أوم |
| نطاق السرعة | سرعة تصل إلى 99,999 دورة في الدقيقة؛ أقصى تردد إدخال 20 كيلو هرتز |
| دقة | ±0.1% من القراءة؛ <100 دورة في الدقيقة: ±0.1 دورة في الدقيقة |
| زمن الاستجابة | < 30 مللي ثانية فوق 300 هرتز |
| المخرجات | 4 مرحلات إنذار (SPDT) + مخرج مسجل 4-20 مللي أمبير |
| تصنيف تلامس المرحل | 5 أمبير عند 30 فولت تيار مستمر / 250 فولت تيار متردد |
| استهلاك الطاقة | 8.0 واط نموذجي |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +65 درجة مئوية (أو من -40 درجة مئوية إلى +85 درجة مئوية وفقًا لبعض المصادر) |
| مؤشرات LED للحالة | حسنًا، إرسال/استقبال، تجاوز، وضع الاختبار، إنذار المرحل |
| شهادة | API 670، API 612؛ متوافق مع معيار SIL 2 (مع تكوينات محددة) |
| متطلبات الرفوف | يتطلب ذلك وجود مصادر طاقة احتياطية في رف 3500 |
| فئة | نموذج | وصف |
|---|---|---|
| وحدة الإدخال/الإخراج | 133396-01 | بطاقة طرفية للإدخال/الإخراج لجهاز 3500/53، مطلوبة لتوصيلات الأسلاك الميدانية |
| واجهة الرف | 3500/20 (Rev G+) | وحدة واجهة الرف الرئيسية؛ تتطلب إصدار البرنامج الثابت G أو أحدث |
| جهاز مراقبة الاهتزاز | 3500/40M 140734-01 | وحدة مراقبة Proximitor® رباعية القنوات لمراقبة الاهتزازات، مكملةً لحماية السرعة الزائدة |
| وحدة الترحيل | 3500/32 125712-01 | وحدة ترحيل رباعية القنوات؛ يمكن استخدامها كحل إخراج بديل أو احتياطي |
| مزود الطاقة | 3500/15 127610-01 | يلزم وجود وحدة تزويد طاقة احتياطية للرفوف المزودة بوحدات كشف السرعة الزائدة. |
| رف 19 بوصة | 3500/05-01-02-00-00-01 | رف قياسي ذو 14 فتحة لاستيعاب وحدات سلسلة 3500 |
| 3500-51 | 140482-01 | 133835-02 |
| 3500/15 | 3500/45 | 3500/61 |
| 127610-01 | 140072-04 | 133843-02 |
| 125840-01 | 3500/45 | 3500/61 |
| 125840-02 | 135137-01 | 136711-02 |
| 129486-01 | 135145-01 | 3500/61 |
| 129478-01 | 126632-01 | 3500/62 |
| 133292-01 | 139554-01 | 133811-03 |
| 133300-01 | 139567-01 | 3500/62 |
| 3500/20 | 139978-01 | 136491-01 |
| 125744-02 | 139991-01 | 136499-01 |
| 125744-01 | 3500/32 | 136294-01 |
| 135031-01 | 125712-01 | 136483-01 |
| 125768-01 | 125720-01 | 137110-01 |
| 3500/22M | 3500/33 | 3500/64 مليون |
| 138607-01 | 149986-01 | 3500/65 |
| 138607-02 | 149992-01 | 3500/70 متر |
س1: ما هي الوظيفة الأساسية لـ 3500/53 133388-01؟
هي وحدة إلكترونية لكشف السرعة الزائدة، تُستخدم لمراقبة سرعة الآلات الدوارة. عندما تتجاوز السرعة عتبة الخطر/السرعة الزائدة المحددة مسبقًا، تُفعّل الوحدة مخارج المرحلات مباشرةً لإيقاف تشغيل المعدات ومنع حدوث عطل ميكانيكي كارثي.
س2: هل يحتوي جهاز 3500/53 133388-01 على قنوات إدخال متعددة؟
الوحدة نفسها تحتوي واحد قناة إدخال. ولضمان التكرار وتلبية متطلبات API 670، يمكن تركيب وحدات 3500/53 متعددة في فتحات متجاورة وتكوينها كـ 2 من 2 أو نظام التصويت 2 من 3 (موصى به).
س3: ما هي أجهزة الاستشعار المتوافقة مع هذه الوحدة؟
يقبل الإشارات من مجسات التقارب من نوع Bently Nevada (سلسلة Proximitor® 3300 و 7200) وأجهزة الالتقاط المغناطيسية، مع نطاق جهد إدخال من +10.0 فولت إلى -24.0 فولت.
س4: ما هي متطلبات التكوين الرئيسية لهذه الوحدة؟
يتطلب 3500/53 مصادر طاقة احتياطية في الرف بالإضافة إلى ذلك، يجب أن تحتوي وحدة واجهة الرف 3500/20 على برنامج ثابت. المراجعة G أو أحدثويجب أن يفي برنامج التكوين بمتطلبات إصدار محددة.
س5: ما هي المخرجات التي توفرها الوحدة للإنذار والحماية؟
يوفر 133388-01 أربعة مخارج مرحل إنذار SPDT (بتصنيف 5 أمبير) لتوصيل دائرة الفصل المباشر و مخرج مسجل 4-20 مللي أمبير يتناسب مع السرعة لأغراض المراقبة.
