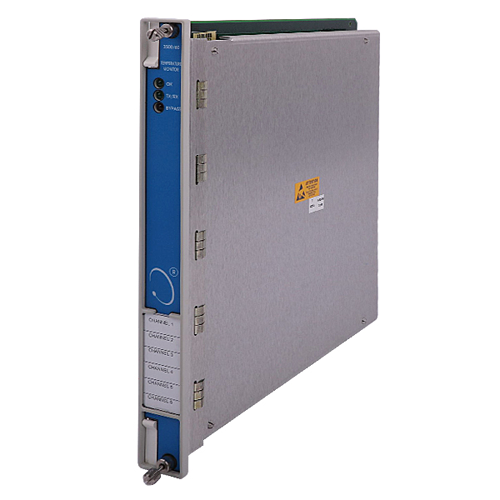

ال بنتلي نيفادا 3500/60-01-00 وحدة مراقبة درجة الحرارة ذات 6 قنوات لنظام حماية الآلات من سلسلة 3500. يقبل كل من كاشف درجة الحرارة المقاوم (RTD) والمزدوجة الحرارية (TC)، ويقارنها بنقاط ضبط الإنذار القابلة للبرمجة من قبل المستخدم لتوفير حماية موثوقة للتوربينات والضواغط وغيرها من الآلات الدوارة الهامة.
رقم الصنف :
3500/60-01-00الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
3kg| ميزة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| عائلة المنتجات | نظام حماية الآلات من سلسلة 3500 |
| رمز الطراز / رمز الطلب | 3500/60-01-00 |
| نوع الوحدة | جهاز مراقبة درجة الحرارة بست قنوات |
| أنواع الإدخال | مقياس درجة الحرارة المقاوم (RTD) والمزدوجة الحرارية (قابلة للتكوين لكل قناة على حدة أو بشكل مختلط) |
| إصدار الإدخال/الإخراج | 01 = RTD/TC غير معزول مع نهايات داخلية |
| استهلاك الطاقة | 7 واط (نموذجي) |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +65 درجة مئوية |
| مقاومة الدخل | أكثر من 10 ميجا أوم لكل سلك |
| إمكانية الإنذار | نقطتا ضبط قابلتان للبرمجة: تنبيه وخطر |
| التكرار | يدعم تكوين التكرار المعياري الثلاثي (TMR) |
| الميزة الرئيسية | لا توجد مخارج تسجيل (استخدم 3500/61 إذا لزم الأمر) |
| حالة | منتج نشط (منتج قديم ولكنه متوفر على نطاق واسع) |
| فئة | نموذج | وصف |
|---|---|---|
| مع مخارج تسجيل | 3500/61-01-00 | نفس جهاز مراقبة RTD/TC ذو 6 قنوات، ولكنه يوفر مخارج تسجيل لكل قناة. |
| وحدة 16 قناة | 3500/65-01-00 | جهاز مراقبة درجة الحرارة ذو 16 قناة لتطبيقات ذات كثافة قنوات أعلى |
| إصدار TC المعزول | 3500/60-03-00 | إصدار معزول حرارياً مع عزل بين القنوات بجهد 250 فولت تيار مستمر |
| وحدة الإدخال/الإخراج (احتياطية) | 133819-01 | وحدة إدخال/إخراج بديلة لـ 3500/60 (مقاومة حرارية/مقياس درجة حرارة غير معزولة، نهايات داخلية) |
| وحدة الإدخال/الإخراج (احتياطية) | 163179-01 | رقم القطعة البديل لوحدة الإدخال/الإخراج 3500/60 |
| 3500/40 متر | 133450-01 | 3500/77 مليون |
| 140734-01 | 3500/50 متر | 3500/63 |
| 3500/40 متر | 3500/53 | 3500/92 |
| 125680-01 | 133388-01 | 136180-01 |
| 126615-01 | 3500/53 | 3500/92 |
| 135489-04 | 133396-01 | 125736-01 |
| 149716-01 | 3500/53 مليون | 133323-01 |
| 3500/42M | 3500/60 | 136188-01 |
| 140734-02 | 3500/61 | 136188-02 |
| 3500/42M | 133811-01 | 3500/93 |
| 128229-01 | 3500/60 | 135785-01 |
| 128240-01 | 133819-01 | 3500/93 |
| 126632-01 | 3500/60 | 135785-02 |
| 530843 | 133827-10 | 3500/93 |
| 143489-01 | 3500/60 | 135799-01 |
| 3500/42M | 133835-01 | 3500/93 |
| 135489-01 | 3500/60 | 135799-02 |
| 135489-02 | 133843-01 | 3500/93 |
س1: ما الفرق بين 3500/60 و 3500/61؟
توفر كلتا الوحدتين وظائف مراقبة درجة الحرارة بست قنوات متطابقة. والفرق الوحيد هو أن 3500/61 يتضمن مخرجات تسجيل (مثل 4-20 مللي أمبير) لكل قناة، بينما 3500/60 لا .
س2: ما أنواع أجهزة الاستشعار التي يمكن لهذه الوحدة قبولها؟
يقبل جهاز 3500/60 مدخلات من نوع RTD (مثل، بلاتيني 100 أوم ثلاثي/رباعي الأسلاك) ومزدوجات حرارية (من الأنواع E، J، K، T، إلخ). باستخدام برنامج التهيئة، يمكن برمجة كل قناة على حدة لـ RTD أو TC أو تكوين مختلط. .
س3: ماذا تعني اللاحقة "-01-00" في رقم الطراز؟
يشير الرقم "01" إلى نوع وحدة الإدخال/الإخراج المحددة.RTD/TC غير معزول مع نهايات داخليةتتضمن الخيارات الأخرى "-03" للإصدارات المعزولة TC ذات النهايات الداخلية. .
س4: ما هو تكوين TMR ولماذا يتم استخدامه؟
تتضمن تقنية التكرار المعياري الثلاثي (TMR) تركيب ثلاثة أجهزة مراقبة درجة الحرارة متجاورة. يستخدم النظام منطق التصويت لمقارنة المخرجات، مما يقضي على الأعطال أحادية النقطة ويضمن التشغيل الدقيق، وهو أمر بالغ الأهمية للتطبيقات عالية الموثوقية. .
س5: هل يمكنني استبدال وحدة 3500/60 أثناء تشغيل النظام؟
نعم، تدعم وحدة 3500/60 التبديل السريع (الإدخال والإزالة عبر الإنترنت)، مما يسمح بالصيانة أو الاستبدال دون إيقاف تشغيل الآلات التي تتم مراقبتها.
