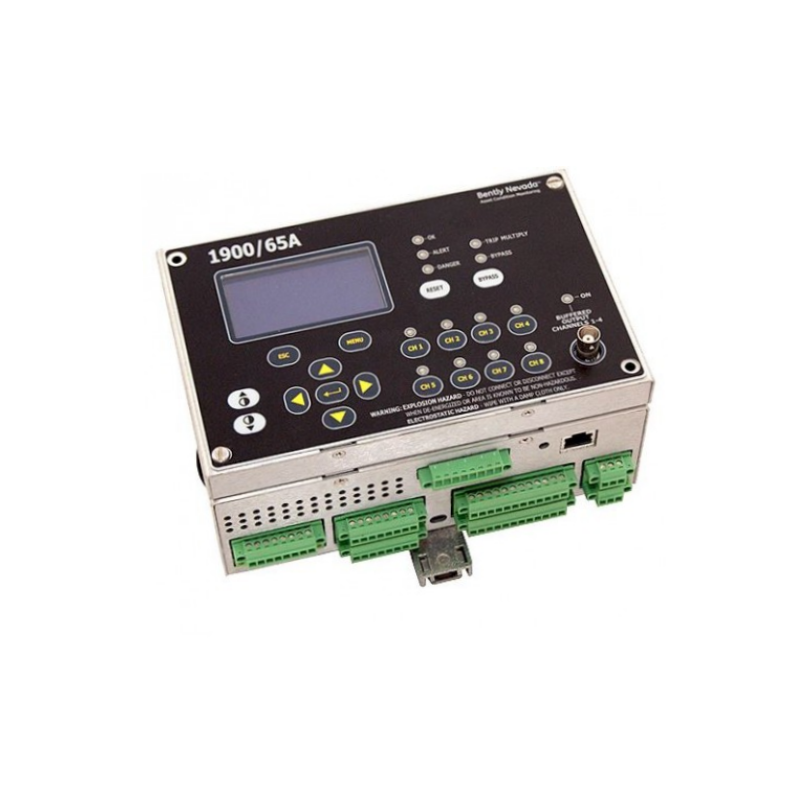

ال بنتلي نيفادا 1900/65A-00-01-01-01-00 هو جهاز مراقبة معدات مستقل للأغراض العامة مصمم لمراقبة الاهتزاز ودرجة الحرارة بشكل مستمر.إنه حل فعال من حيث التكلفة لحماية الآلات غير الحرجة مثل المضخات والمراوح والمحركات، مما يوفر بديلاً مرنًا للأنظمة الأكبر والأكثر تعقيدًا مثل سلسلة 3500.
رقم الصنف :
1900/65A-00-01-01-01الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXW/CIFمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3-5daysوزن :
5kg| ميزة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| عائلة المنتجات | شاشة عرض المعدات للأغراض العامة من سلسلة 1900 |
| نموذج | 1900/65A-00-01-01-01-00 |
| الوظيفة الأساسية | مراقبة مستمرة للاهتزاز والموقع/السرعة ودرجة الحرارة لتطبيقات الحماية والإيقاف . |
| مدخلات المستشعر | أربع قنوات للاهتزاز/الموقع/السرعة؛ تدعم مقاييس التسارع، ومستشعرات السرعة، ومجسات التقارب. . |
| مدخلات درجة الحرارة | أربع قنوات؛ تدعم المزدوجات الحرارية من النوع E وJ وK وT ومقاومات درجة الحرارة ثنائية/ثلاثية الأسلاك . |
| المخرجات | 6 مخارج مرحلات قابلة للبرمجة؛ 4 مخارج مسجل قابلة للتهيئة 4-20 مللي أمبير؛ مخرج واحد مخصص لكل قناة . |
| خيار الطاقة | 00 = 18 إلى 36 فولت تيار مستمر . |
| خيار العرض | 01 = شاشة عرض إضافية (بدون كابل) . |
| خيار التركيب | 01 = تركيب على سكة DIN . |
| خيار الموافقة | 01 = موافقات متعددة للمناطق الخطرة . |
| تواصل | 00 = لا شيء (ترقية Modbus اختيارية متاحة عبر 1900/01) . |
| دقة محول الإشارة التناظرية الرقمية | 24 بت . |
| سجل الأحداث | قائمة فعاليات تضم 200 مشارك . |
| إعدادات | برنامج التكوين عبر 1900 عبر الإيثرنت . |
| أبعاد | 19.69 سم × 14.94 سم × 7.44 سم . |
| فئة | نموذج | وصف |
|---|---|---|
| مع مودبوس | 1900/65A-00-01-01-01-01 | نفس الشاشة ولكن مع 01 خيار الاتصال، مما يتيح استخدام Modbus عبر Ethernet/RS232/485 . |
| مع شاشة وكابل | 1900/65A-00-02-01-01-00 | يتضمن شاشة عرض مزودة بكابل PVC بطول 10 أقدام . |
| مع طاقة التيار المتردد | 1900/65A-01-01-01-01-00 | يتميز بـ 01 خيار الطاقة لمصدر طاقة خارجي بجهد 110-220 فولت تيار متردد . |
| شاشة فقط | 1900/65A-00-00-01-00-00 | شاشة أساسية (بدون شاشة عرض، 18-36 فولت تيار مستمر، سكة DIN، موافقات متعددة) . |
| تحديث الاتصالات | 1900/01 | طقم تحديث لإضافة اتصالات Modbus إلى جهاز مراقبة بدون بوابة . |
| 3500-51 | 140482-01 | 133835-02 |
| 3500/15 | 3500/45 | 3500/61 |
| 127610-01 | 140072-04 | 133843-02 |
| 125840-01 | 3500/45 | 3500/61 |
| 125840-02 | 135137-01 | 136711-02 |
| 129486-01 | 135145-01 | 3500/61 |
| 129478-01 | 126632-01 | 3500/62 |
| 133292-01 | 139554-01 | 133811-03 |
| 133300-01 | 139567-01 | 3500/62 |
| 3500/20 | 139978-01 | 136491-01 |
| 125744-02 | 139991-01 | 136499-01 |
| 125744-01 | 3500/32 | 136294-01 |
| 135031-01 | 125712-01 | 136483-01 |
| 125768-01 | 125720-01 | 137110-01 |
| 3500/22M | 3500/33 | 3500/64 مليون |
| 138607-01 | 149986-01 | 3500/65 |
| 138607-02 | 149992-01 | 3500/70 متر |
| 146031-01 | 3500/34 | 3500/72 مليون |
| 146031-02 | 125696-01 | 149734-08 |
| 147364-01 | 3500/34 | 3500/72 مليون |
س1: ما هو الاستخدام الأساسي لشاشة 1900/65A؟
صُمم هذا النظام للمراقبة والحماية المستمرة للمعدات العامة أو غير الحرجة، مثل المضخات والمراوح والمحركات والضواغط، حيث لا يكون استخدام نظام كامل النطاق مثل سلسلة 3500 فعالاً من حيث التكلفة. .
س2: ماذا تعني اللاحقة "-00-01-01-01-00"؟
يُحدد اللاحقة خيارات الشاشة: 00 = طاقة 18-36 فولت تيار مستمر؛ 01 = شاشة عرض إضافية (بدون كابل)؛ 01 = تركيب على سكة DIN؛ 01 = موافقات متعددة للمناطق الخطرة؛ 00 = لا يوجد اتصال .
س3: ما أنواع أجهزة الاستشعار التي يدعمها هذا الجهاز؟
يمكن تهيئة كل مدخل من مداخل المحولات الأربعة لدعم مقاييس التسارع ثنائية وثلاثية الأسلاك، أو مستشعرات السرعة، أو مستشعرات التقارب. تدعم مداخل درجة الحرارة الأربعة المزدوجات الحرارية من النوع E و J و K و T ومقاومات درجة الحرارة ذات السلكين أو الثلاثة أسلاك .
س4: كيف يتم ضبط إعدادات الشاشة؟
تتم عملية التهيئة باستخدام برنامج 1900 Configuration على جهاز كمبيوتر. يتم تنزيل ملف التهيئة إلى الشاشة عبر اتصال الإيثرنت المدمج بها، ويتم تخزينه بشكل دائم في ذاكرة غير متطايرة. .
س5: هل يمكن لهذا الجهاز الاتصال بنظام DCS أو SCADA؟
نعم، إذا كان مزودًا بخيار اتصال Modbus. هذا الطراز (00 لا يتضمن الاتصال ذلك، ولكن يمكن ترقية الشاشة باستخدام ترقية الاتصالات 1900/01 لدعم Modbus عبر Ethernet و RS232/485.
