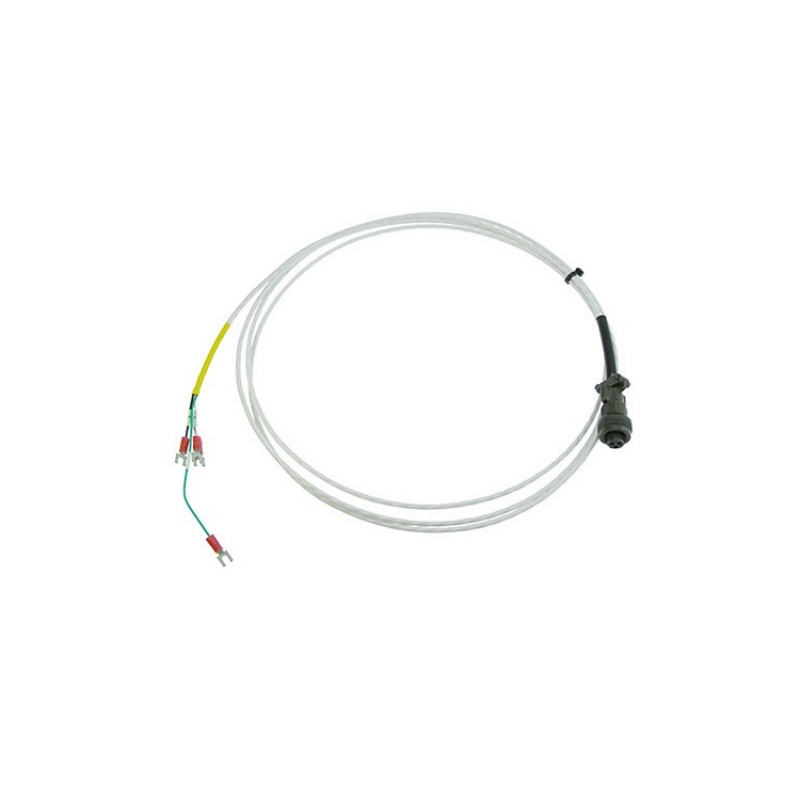

كابل توصيل بنتلي نيفادا 16710-30

مواصفات المنتج

كابل التوصيل البيني 16710-30

اسم العلامة التجارية: بنتلي نيفادا

اسم المنتج: 16710-30

الضمان: سنة واحدة

المعايير الرئيسية

الميزات والمزايا الأساسية

• هيكل مدرع للحماية الميكانيكيةميزات الكابل دروع متشابكة من الفولاذ المقاوم للصدأ أو الفولاذ المجلفن يحمي هذا النظام الأسلاك الداخلية من التآكل وقوى السحق وتلف القوارض في قنوات الكابلات ومواسير التوصيل. وهذا أمر ضروري في البيئات الصناعية القاسية حيث تتعرض أجهزة الاستشعار لأجسام حادة وآلات متحركة. .

• حماية فائقة من التداخل الكهرومغناطيسي/الترددات اللاسلكية: ال تصميم محمي بثلاثة موصلات مع تغطية نحاسية مطلية بالقصدير مضفرة بنسبة 95% يزيل التداخل الكهرومغناطيسي في البيئات ذات الضوضاء الكهربائية العالية، مثل مراكز التحكم في المحركات ومنشآت محولات التردد المتغيرة. وهذا يضمن بقاء إشارات التيار أو الجهد الكهربائي من مقاييس التسارع (4-20 مللي أمبير) دون تشويش. .

• إنهاءات المصنع الآمنةيتميز أحد طرفيه بـ قابس ثلاثي المنافذ لضمان اتصال آمن بمقياس التسارع، بينما يحتوي الطرف الآخر على أطراف التوصيل للتوصيل المباشر بمجموعات طرفية للشاشة. تحافظ الموصلات المجهزة مسبقًا على مطابقة دقيقة للمقاومة وتزيل أخطاء التوصيل الميداني. .

• مقاومة الزيوت والمواد الكيميائيةيوفر الغلاف المصنوع من مادة PVC المقاومة للهب مع عزل البولي إيثيلين المتشابك (XLPE) مقاومة للزيوت والمواد الكيميائية والرطوبة، مما يجعل الكابل مناسبًا لمصانع البتروكيماويات والمنصات البحرية وغيرها من البيئات المسببة للتآكل. .

التطبيقات النموذجية

يُستخدم جهاز 16710-30 على نطاق واسع لتوجيه إشارات الاهتزاز والزلازل من الآلات الدوارة الحساسة إلى رفوف المراقبة في الصناعات الثقيلة. :

• توليد الطاقةالتوربينات البخارية، والتوربينات الغازية، والمولدات

• النفط والغاز: ضواغط ومضخات ومراوح طرد مركزي في مصافي النفط والمنصات البحرية

• الصناعات الثقيلةمعدات التعدين، ومصانع الصلب، والمراوح الصناعية الكبيرة

• المراقبة الزلزاليةربط 177230 جهاز إرسال زلزالي بأنظمة الحماية

الأسئلة الشائعة (FAQ)

س1: ما هي أجهزة الاستشعار المتوافقة مع 16710-30؟
A: تم تصميمه لـ مقياسا التسارع Bently Nevada 330400 و 330425، إلى جانب 177230 أجهزة إرسال الزلازل .

س2: هل يمكن استخدام هذا الكابل مع مستشعرات Proximitor؟
A: لا. تم تحسين جهاز 16710-30 لمقاييس التسارع وأجهزة الإرسال الزلزالية. تتطلب مستشعرات التقارب كابلات تمديد محورية أو ثلاثية الأسلاك مختلفة (مثل سلسلة 330130) نظرًا لاختلاف متطلبات توصيل الدبابيس. .

س3: ما هو أقصى طول للكابل المتاح في سلسلة 16710؟
A: تتوفر سلسلة 16710 بأطوال تبدأ من من 3 أقدام (0.9 متر) إلى 99 قدمًا (30 مترًا) .

س4: ما هو نطاق درجة حرارة التشغيل؟
A: يعمل الكابل من من -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)، مما يجعلها مناسبة للتركيبات الداخلية والخارجية على حد سواء .

س5: لماذا يُعد الكابل المدرع ضروريًا لمقاييس التسارع؟
A: تتعرض أجهزة الاستشعار الصناعية في كثير من الأحيان لأجسام حادة وأجزاء متحركة وحركة مرور كثيفة. درع واقٍ يمنع تلف الأسلاك قد يتسبب ذلك في تعطل الآلة أو فقدان بيانات الاهتزازات الهامة .

س6: هل الدرع مثبت على الأرض من كلا الطرفين؟
A: لا. يتطلب التركيب الصحيح تأريض الغلاف من طرف واحد فقط لمنع حدوث حلقات تأريض. راجع دليل تركيب النظام الخاص بك لمعرفة متطلبات التأريض المحددة. .

س7: ما هو الحد الأدنى لنصف قطر الانحناء اللازم للتركيب؟
A: نصف قطر الانحناء الأدنى هو 2.5 بوصة (63.5 ملم) للتثبيت الثابت .

س8: هل يمكن استخدام هذا الكابل مع أنظمة مراقبة غير تابعة لشركة Bently Nevada؟
A: على الرغم من توافقها المادي مع الموصلات القياسية، إلا أن الأداء الأمثل يتطلب أنظمة مطابقة المعاوقةراجع مواصفات الشركة المصنعة لشاشتك للتحقق من التوافق. .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ الكابل 16710-30 جزءًا من عائلة كابلات التوصيل البيني Bently Nevada 16710. فيما يلي نماذج مشابهة بأطوال مختلفة:

اختيار النموذج المناسب

• للمسافات القياسية التي تبلغ 30 قدمًا: ال 16710-30 وهو الخيار الصحيح لمعظم تطبيقات مراقبة التوربينات والضواغط والمضخات.

• للمسافات القصيرة: يختار 16710-10, 16710-15، أو 16710-20 بناءً على تصميمك المادي .

• لتحقيق أقصى مدى: ال 16710-99 يوفر 99 قدمًا من الكابل المدرع لنقل الإشارات لمسافات طويلة .
