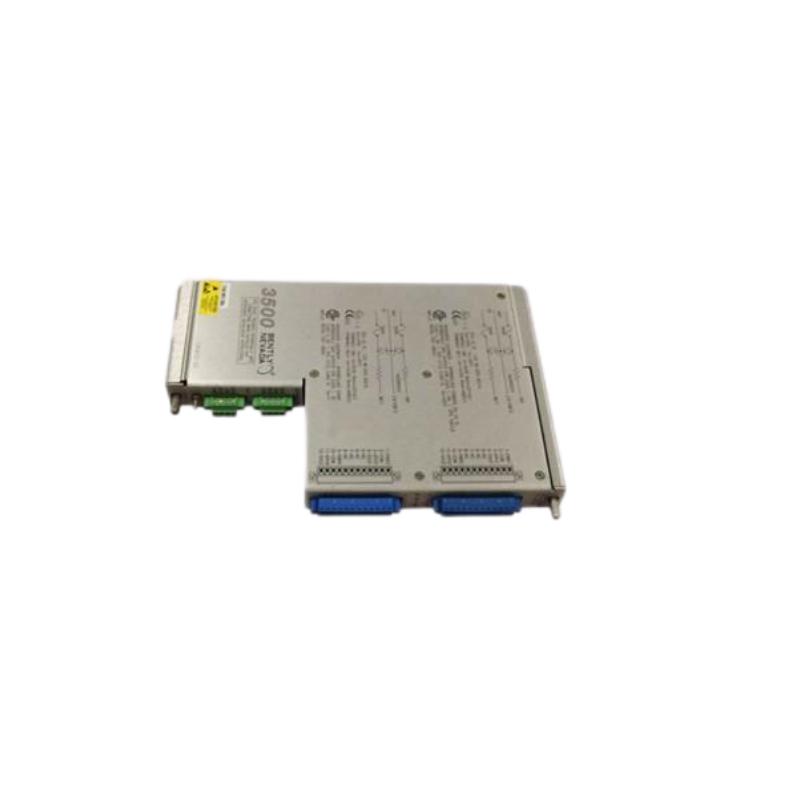

وحدة إدخال/إخراج Keyphasor من Bently Nevada 3500/25-02-03-01 135473-01

مواصفات المنتج

3500/25-02-03-01 135473-01 وحدة إدخال/إخراج Keyphasor

اسم العلامة التجارية: بنتلي نيفادا

اسم المنتج: 3500/25-02-03-01 135473-01

الضمان: سنة واحدة

المعايير الرئيسية

الميزات والمزايا الأساسية

• تصميم العزل الداخليالميزة الأبرز في هذه الوحدة هي تصميم الحواجز الداخلية والعزليمنع هذا بشكل فعال الضوضاء الكهربائية وتداخل حلقة التأريض من مصدر إشارة Keyphasor من التأثير على نظام 3500 أو أنظمة التحكم الأخرى المتصلة. بالنسبة للتطبيقات التي تتطلب مشاركة إشارات Keyphasor بين أجهزة متعددة، يوفر 135473-01 واجهة آمنة وموثوقة تتجنب التداخل بين الأنظمة. .

• توافق مُحسّن: بينما صُممت في الأساس لـ تطبيقات الالتقاط المغناطيسيكما أن وحدة الإدخال/الإخراج المعزولة متوافقة مع مستشعرات Bently Nevada Proximitor® عند توفير مصدر طاقة خارجي. تضمن هذه المرونة إمكانية تطبيق واسعة النطاق عبر مختلف تكوينات المستشعرات، وتقلل من تعقيد تكامل النظام. .

• مرجع دقيق للطور والسرعةتوفر هذه الوحدة قياسات دقيقة للغاية للسرعة والطور، والتي تُعد أساسًا لتحليل الاهتزازات (مثل قياس السعة والطور) وتشخيص الأعطال. تُمكّن إشارات Keyphasor الدقيقة وحدات المراقبة 3500 من اكتشاف حالات الشذوذ مثل عدم التوازن وعدم المحاذاة في الوقت المناسب، مما يُسهّل الصيانة التنبؤية الفعّالة. .

• ملاحظة تشغيلية هامةالهدف الأساسي لوحدة الإدخال/الإخراج المعزولة هو القياس سرعة العمود بدلاً من الطوربينما يمكن للوحدة توفير قياسات الطور، فإن النسخة المعزولة تُدخل إزاحة طورية أكبر نوعًا ما بالمقارنة مع إصدار الإدخال/الإخراج غير المعزول. بالنسبة للتطبيقات التي يكون فيها قياس الطور الدقيق أمرًا بالغ الأهمية، قد يكون الإصدار غير المعزول أكثر ملاءمة. .

التطبيقات النموذجية

يُستخدم المنتج 135473-01 على نطاق واسع في مختلف الصناعات التي تتطلب مراقبة دقيقة وحماية للآلات الدوارة :

• النفط والغازمراقبة التوربينات والضواغط والمضخات والمولدات على المنصات البرية والبحرية

• توليد الطاقةتتبع طور التوربينات البخارية والحماية من السرعة الزائدة

• البتروكيماوياتمراقبة حدود اندفاع الضاغط الطارد المركزي

• الصناعات العامةأي تطبيق يتطلب عزل إشارة Keyphasor لمنع التداخل مع أنظمة التحكم

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية للرقم 135473-01؟
A: هي وحدة إدخال/إخراج Keyphasor مزودة بعزل داخلي لوحدة Keyphasor المحسّنة 3500/25. وتتمثل وظيفتها في استقبال الإشارات من محولات Keyphasor (مجسات التقارب أو اللاقطات المغناطيسية) وتحويلها إلى إشارات Keyphasor رقمية معزولة لتحديد السرعة والطور. .

س2: متى يجب علي استخدام النسخة المعزولة بدلاً من النسخة غير المعزولة؟
A: وحدة الإدخال/الإخراج المعزولة مصممة للاستخدام في الحالات التي تتصل العديد من الأجهزة بإشارات Keyphasor في وقت واحد وعند الحاجة إلى العزل عن الأنظمة الأخرى (مثل نظام التحكم). فهو يمنع التداخل الكهربائي بين مصدر إشارة Keyphasor والمعدات الأخرى المتصلة. .

س3: ما هو حد قياس الطور لهذه الوحدة المعزولة؟
A: يتمثل الهدف الرئيسي لوحدة الإدخال/الإخراج المعزولة في القياس سرعة العمود بدلاً من الطورعلى الرغم من قدرته على توفير قياسات الطور، إلا أنه يُدخل... إزاحة طورية أكبر نوعًا ما بالمقارنة مع إصدار الإدخال/الإخراج غير المعزول. بالنسبة للتطبيقات التي تتطلب قياسًا دقيقًا للغاية للطور، يُنصح باستخدام الإصدار غير المعزول. .

س4: هل يمكن استخدام 135473-01 مع مستشعرات Proximitor؟
A: نعم. على الرغم من أنها مصممة في الأساس لتطبيقات الالتقاط المغناطيسي، إلا أن وحدة الإدخال/الإخراج المعزولة متوافق مع تطبيقات Proximitor® طالما تم توفير مصدر طاقة خارجيسيوفر ذلك عزلاً لهذه التطبيقات .

س5: كم عدد قنوات Keyphasor التي تدعمها هذه الوحدة؟
A: يدعم 135473-01 قناتان لإدخال مفتاح الطور و قناتان لإخراج مفتاح الطور يمكن لتكوين الرف القياسي 3500 استيعاب ما يصل إلى أربع إشارات Keyphasor، ويمكن توسيعها إلى ثماني إشارات في التكوينات المزدوجة. .

س6: هل يمكن استبدال الوحدة أثناء التشغيل؟
A: لم تؤكد نتائج البحث صراحةً إمكانية التبديل السريع للوحدة 135473-01. يُنصح بالرجوع إلى دليل نظام 3500 أو الاتصال بشركة بنتلي نيفادا للاطلاع على إجراءات الصيانة المحددة.

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ الطراز 135473-01 جزءًا من عائلة وحدات Bently Nevada 3500/25 Keyphasor. فيما يلي نماذج ذات صلة لتكوينات إنهاء وعزل مختلفة. :

اختيار النموذج المناسب

• للعزل مع نهايات داخلية: ال 135473-01 يُعد هذا الخيار الأمثل عندما تحتاج إلى عزل جلفاني وتفضل وصلات الحاجز الداخلي .

• للتطبيقات القياسية غير المعزولة: ال 125800-01 (إنهاء الخدمة داخلياً) أو 126648-01 (النهايات الخارجية) توفر نفس الوظائف الأساسية بدون عزل .

• للعزل باستخدام نهايات خارجيةضع في اعتبارك 126648-02 إذا كان التثبيت الخاص بك يتطلب كتل إنهاء خارجية .
