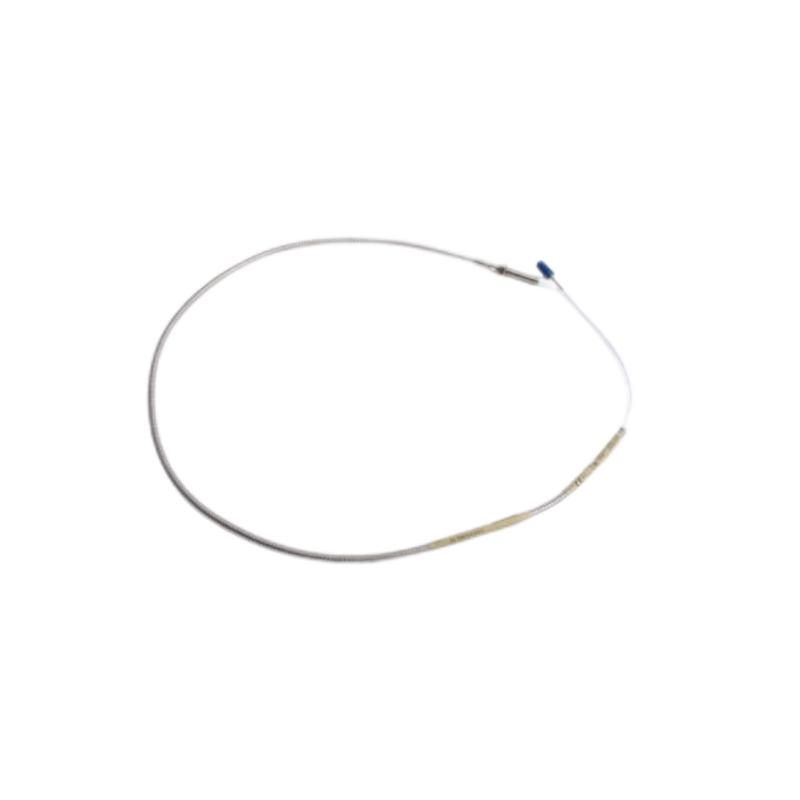

محول تقارب بنتلي نيفادا 330909-00-25-10-02-00 3300 NSv

مواصفات المنتج

330909-00-25-10-02-00 محول تقارب

اسم العلامة التجارية: بنتلي نيفادا

اسم المنتج: 330909-00-25-10-02-00

الضمان: سنة واحدة

الميزات والمزايا الأساسية

• هندسة NSv للمنشآت ذات المساحة المحدودةالميزة الأبرز في هذه الوحدة هي تصميم المنظر الجانبي الضيق (NSv)يتميز هذا الجهاز برؤية جانبية أضيق للمجال المغناطيسي مقارنةً بالمجسات القياسية ذات قطر 8 مم. وهذا يقلل بشكل كبير من متطلبات التجويف المضاد ويقلل من "التداخل" في سيناريوهات التركيب عالية الكثافة، مما يتيح قياسًا موثوقًا للاهتزازات حيث تفشل المجسات القياسية بسبب تداخل الجدار الجانبي. .

• كابل مدرع للحماية الميكانيكية: ال 330909 يشمل الطراز الأساسي درع من الفولاذ المقاوم للصدأ يغطي كابل المسبارمما يوفر حماية ميكانيكية معززة ضد التآكل والسحق والصدمات العرضية. وهذا أمر بالغ الأهمية في البيئات ذات الاهتزازات العالية مثل منصات ضواغط الهواء والآلات الترددية، حيث تكون الكابلات القياسية عرضة للتلف. .

• مقاومة المواد الكيميائية وإحكام الضغط: يتميز المسبار بـ طرف PPS (كبريتيد البوليفينيلين) مما يوفر مقاومة كيميائية فائقة، و حلقة دائرية من الفيتون® يعمل هذا كحاجز فعال لضغط العملية. وهذا يجعل المسبار مناسبًا للتطبيقات المعرضة للزيوت وغازات العمليات والسوائل القاسية الأخرى. .

• قابلية التبادل الكاملة مع الأنظمة القديمةالمسبار 3300 NSv هو قابلة للتبديل ميكانيكياً وكهربائياً مع أنظمة ذاكرة الوصول العشوائي 3300 القديمة، مما يجعلها بديلاً مباشراً للتركيبات الحالية دون الحاجة إلى إعادة تكوين النظام. .

التطبيقات النموذجية

يُستخدم الرقم 330909-00-25-10-02-00 على نطاق واسع لمراقبة الآلات الدوارة الحساسة في المنشآت ذات المساحة المحدودة. :

• ضواغط الهواء الطاردة المركزيةمراقبة الاهتزازات الشعاعية حيث تمنع الخلوصات الضيقة حول محامل الكراتين تركيب المجسات القياسية

• ضواغط التبريدقياس الموضع المحوري مع محدودية الوصول إلى التجويف المضاد

• ضواغط الغازات الصناعية: مراقبة اهتزاز العمود على الأعمدة الصغيرة (قطرها أقل من 51 مم)

• الآلات التردديةمراقبة الاهتزاز والموقع في بيئات عالية الاهتزاز بفضل حماية الكابلات المدرعة

الأسئلة الشائعة (FAQ)

س1: ماذا يشير رقم الطراز "330909-00-25-10-02-00"؟
A: التفاصيل كالتالي: 330909 = مسبار مدرع بقوة 3300 نيوتن مع سن لولبي 3/8-24 UNF؛ -00 = 0.0 في الطول غير المترابط؛ -25 = 2.5 في طول العلبة؛ -10 = كابل بطول 1.0 متر؛ -02 = موصل ClickLoc™ مصغر مع كابل قياسي؛ -00 = لا توجد موافقات من أي جهة .

س2: ما هي الميزة الرئيسية لمسبار NSv مقارنة بالمسبارات القياسية 8 مم؟
A: يوفر مسبار NSv مقاومة كيميائية أكبر وخصائص رؤية جانبية أفضل مقارنةً بالأجيال السابقة. يقلل مجالها المغناطيسي الأضيق من متطلبات الحفر المضاد ويقلل من التداخل في سيناريوهات التركيب عالية الكثافة، مما يجعلها مثالية للتركيبات الضيقة. .

س3: هل يمكن استخدام هذا المسبار مع أنظمة ذاكرة الوصول العشوائي 3300 القديمة؟
A: نعم إنه كذلك قابلة للتبديل ميكانيكياً وكهربائياً مع مجسات وكابلات RAM القديمة من طراز 3300، مما يسمح بالاستبدال المباشر في التركيبات الحالية. .

س4: ما هو إعداد الفجوة الموصى به لهذا المسبار؟
A: ضبط الفجوة الموصى به هو 1.0 مم (40 ميل)يتراوح النطاق الخطي من 0.25 مم إلى 1.75 مم .

س5: ما أهمية حلقة Viton® O-ring؟
A: يعمل حلقة Viton® O-ring كـ مانع تسرب فرق الضغطيمنع ذلك تسرب سوائل أو غازات العملية من خلال نقطة تثبيت المسبار. وهذا أمر بالغ الأهمية في تطبيقات ضواغط الضغط العالي. .

س6: ما هي أقصى درجة حرارة تشغيل؟
A: يعمل المسبار من من -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت). تجنب التعرض المستمر لدرجات حرارة أقل من -34 درجة مئوية لمنع تلف الأختام. .

س7: هل يتطلب هذا التحقيق موافقات من الوكالة للمناطق الخطرة؟
A: هذا النموذج المحدد (-00 (اللاحقة) لها لا توجد موافقات من أي جهة. وهو مناسب للبيئات العامة فقط. بالنسبة للتركيبات في المناطق الخطرة، اختر نوعًا يحمل لاحقة الموافقة المناسبة (مثل -05 لـ ATEX/IECEx). .

س8: ما هي مواصفات عزم الدوران اللازم للتركيب؟
A: عزم الدوران الموصى به هو 11.3 نيوتن متر (100 بوصة رطل) بالنسبة للموصلات، و 7.5 نيوتن متر (66 بوصة رطل) لتركيب علبة المسبار على الموصل. أقصى تداخل للسن اللولبي هو 0.563 بوصة .

س9: هل يمكن استخدام هذا المسبار مع أنظمة مراقبة غير تابعة لشركة Bently Nevada؟
A: على الرغم من توافقها تقنيًا مع أي نظام مراقبة يستخدم مجسات 75 أوم، إلا أن شركة بنتلي نيفادا يوصي بشدة يُستخدم فقط مع مستشعرات Bently Nevada 3300 XL NSv Proximitor المعايرة لضمان دقة الإشارة والامتثال على مستوى النظام .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ جهاز 330909-00-25-10-02-00 جزءًا من عائلة مجسات التقارب 3300 NSv. فيما يلي نماذج ذات صلة لتكوينات مختلفة:

اختيار النموذج المناسب

• للتطبيقات القياسية ذات مدى 1.0 متر: ال 330909-00-25-10-02-00 يُعد الخيار الصحيح للتركيبات الصغيرة التي تتطلب علبة بحجم 2.5 بوصة وكابل مدرع.

• للوصول إلى مسافات أبعدحدد 330909-00-28-70-02-00 مزود بكابل بطول 7.0 متر للتطبيقات التي تتطلب مسافة نقل أكبر .

• للمنشآت في المناطق الخطرةاختر أحد الخيارات التالية: -05 لاحقة لاعتمادات ATEX/IECEx .

• لإتمام النظام: قم بإقرانه مع مستشعر التقارب 3300 XL NSv وكابل تمديد مطابق (إذا لزم الأمر) لتشكيل نظام محول طاقة كامل .
