الميزات الرئيسية
قطر طرف المسبار 8 مم – حجم قياسي صناعي لقياسات الاهتزاز القطري والموضع المحوري
خيط متري M10 × 1 - تركيب قياسي لمنافذ التركيب ذات الخيوط المترية
طول العلبة الممتدة 130 مم – مصمم للأعمدة العميقة والمسافات الهيكلية
كابل مدمج بطول 0.5 متر – يتطلب طول الكابل القصير كابل تمديد خارجي للتوصيل بمستشعر Proximitor
نطاق خطي 2 مم (80 ميل) - نطاق كافٍ لمعظم تطبيقات مراقبة التوربينات والضواغط والمضخات
طرف بولي فينيلين سلفيد (PPS) – مادة طرف المسبار مقاومة للتآكل والمواد الكيميائية
علبة من الفولاذ المقاوم للصدأ AISI 303/304 – هيكل مقاوم للتآكل للبيئات الصناعية القاسية
موصل ClickLoc™ المحوري المصغر – موصل مطلي بالذهب، يُربط باليد مع آلية قفل لمنع ارتخائه بفعل الاهتزاز
حلقة مانعة للتسرب من مادة الفيتون® – يمنع فرق الضغط بين طرف المسبار والعلبة
المواصفات الفنية
شرح رمز اللاحقة
المزايا الأساسية
1. غلاف موسع للتركيبات العميقة
ال طول العلبة الإجمالي 130 مم يُمكّن هذا المسبار من الوصول إلى الأعمدة العميقة أو الخلوصات الهيكلية التي لا تستطيع المسابير ذات الطول القياسي الوصول إليها. يوفر الغلاف الملولب بالكامل M10 × 1 تثبيتًا محكمًا في فتحات الدخول الملولبة المحفورة مسبقًا. .
2. موثوقية وفقًا لمعايير الصناعة
تتوافق سلسلة 3300 XL تمامًا مع معيار API 670 (الإصدار الرابع) من حيث التكوين الميكانيكي، والنطاق الخطي، والدقة، والاستقرار الحراري يوفر هذا النظام أداءً متطوراً للغاية في أنظمة محولات التيار الدوامي التقاربية .
3. قابلية التبادل المعياري
تتضمن أجهزة الاستشعار الخاصة بنظام 3300 XL مجسات وكابلات تمديد وأجهزة استشعار Proximitor قابلة للتبديل كهربائياً وميكانيكياًيمكن استبدال الأجزاء دون الحاجة إلى مطابقة أو معايرة على طاولة العمل، مما يبسط الصيانة ويقلل من مخزون قطع الغيار. .
4. موثوقية موصل ClickLoc™
لا تتطلب موصلات ClickLoc™ المطلية بالذهب سوى عزم ربط يدوي بسيط، وتتميز بآلية قفل حاصلة على براءة اختراع لمنع ارتخائها بفعل الاهتزاز. لا حاجة لأي أدوات خاصة للتركيب أو الإزالة. .
5. بناء متين
تعمل حلقة منع التسرب المصنوعة من مادة Viton® على منع فرق الضغط بين طرف المسبار والهيكل، مما يمنع تسرب الزيت ويضمن التشغيل الموثوق في البيئات الغنية بالتشحيم. يوفر الغلاف المصنوع من الفولاذ المقاوم للصدأ AISI 303/304 مقاومة للتآكل في البيئات الصناعية القاسية .
ملاحظات حول تكامل الأنظمة
نظام 3300 XL عبارة عن مجموعة متطابقة
يتكون نظام القياس الكامل 3300 XL من ثلاثة أجزاء يجب أن تكون لها أطوال كهربائية متناسقة :
مسبار التقارب (هذا المنتج) – يُركّب داخل الآلة، مواجهًا للعمود
كابل تمديد - يربط المسبار بمستشعر التقارب
مستشعر التقارب - يقوم بتزويد المجس بالطاقة ويحول الإشارة إلى خرج قابل للاستخدام
مهم: ال الطول الكهربائي الكلي للنظام يجب أن يساوي مجموع طول المجس وطول كابل التمديد طول تصميم مستشعر Proximitor (عادةً 5 أو 9 أمتار). عادةً ما يتم إقران هذا المجس الذي يبلغ طوله 0.5 متر مع كابل تمديد بطول 4.5 متر لإنشاء نظام 5.0 مترأو كابل تمديد بطول 8.5 متر لإنشاء نظام 9.0 متر .
التركيب
متطلبات التوصيل الكهربائي
قم بتوجيه الكابلات بعيدًا عن خطوط نقل الطاقة ذات الجهد العالي لتقليل التداخل الكهرومغناطيسي
حافظ على الحد الأدنى لنصف قطر الانحناء لمنع تلف القلب المحوري
قم بتأريض الغلاف عند طرف مُكيّف الإشارة فقط لمنع حدوث حلقات أرضية
التطبيقات
يتم استخدام المنتج 330103-00-13-05-02-00 في تطبيقات الآلات الدوارة الحيوية :
وظائف القياس الأساسية
الاهتزاز الشعاعي - قياس الاهتزاز النسبي للعمود
الوضع المحوري (الدفع) - مراقبة الإزاحة المحورية للدوار
مرجع Keyphasor® – مرجع الطور/السرعة لأغراض الموازنة والتشخيص
المحتويات
ملاحظة: كابل التمديد، ومستشعر التقارب، وأجهزة التثبيت، وأدوات التكوين تباع بشكل منفصل.
لماذا تشتري منا؟
في الأوراق المالية جاهز للشحن في نفس يوم العمل أو اليوم التالي
شحن سريع – تتوفر خيارات الشحن السريع
تم اختباره بالكامل – تم التحقق من كل وحدة للتأكد من وظائفها
يشمل الضمان اشترِ بثقة
الدعم الفني – تتوفر المساعدة في عملية التكامل
الأسئلة الشائعة (FAQ)

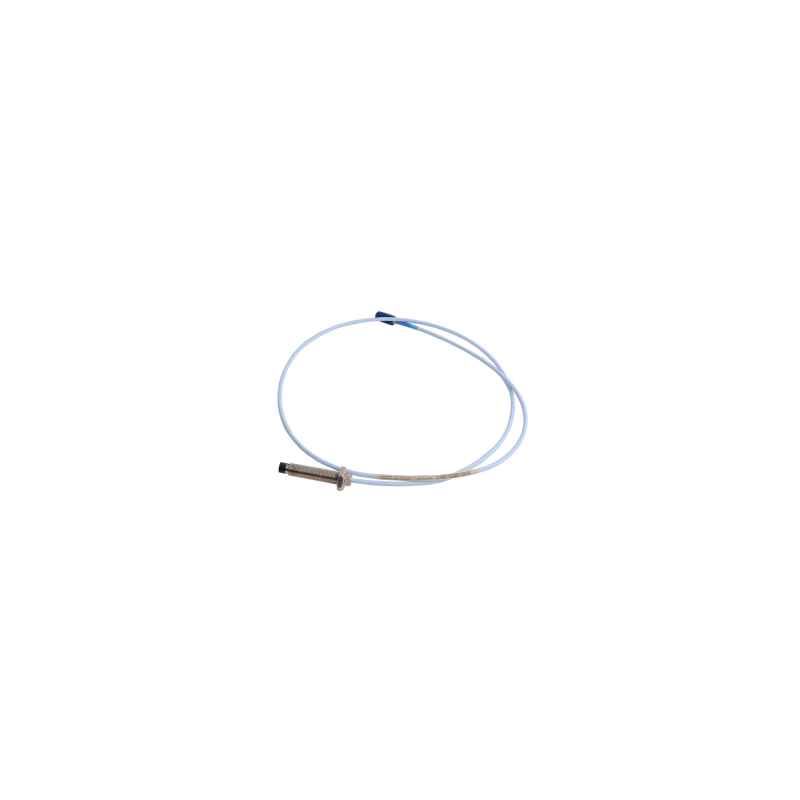

س1: ما هو Bently Nevada 330103-00-13-05-02-00؟
هو مسبار تقاربي بقطر 8 مم من سلسلة 3300 XL، يُستخدم لقياس اهتزازات الأعمدة وموضعها في الآلات الدوارة الصناعية دون تلامس. يتميز هذا الطراز بخيوط مترية M10 × 1، وهيكل ممتد بطول 130 مم، وكابل مدمج قصير بطول 0.5 متر. .
س2: ماذا تعني كل لاحقة في رقم القطعة؟
00 = 0 مم طول غير ملولب (ملولب بالكامل)؛ 13 = 130 مم طول العلبة الإجمالي؛ 05 = 0.5 متر إجمالي طول الكابل المتكامل؛ 02 = موصل ClickLoc™ مصغر مع كابل قياسي؛ 00 = لا يلزم الحصول على موافقة وكالة المناطق الخطرة .
س٣: هل هذا المسبار مدرع؟
لا. هذا هو غير مدرع متغير. الـ 330104 يشير رقم الطراز إلى نسخة مدرعة بنفس نوع الخيوط .
س4: ما هو الطول الإجمالي لكابل هذا المسبار؟
يبلغ طول الكابل المدمج 0.5 متر (1.6 قدم) يتطلب هذا الكابل القصير كابل تمديد خارجي للتوصيل بمستشعر بروكسيميتور .
س5: ما نوع الخيط الذي يستخدمه هذا المسبار؟
يستخدم خيط متري M10 × 1 .
س6: ما هو النطاق الخطي والحساسية؟
المدى الخطي هو 2.0 مم (80 ميل) بحساسية 7.87 فولت/مم (200 مللي فولت/ميل) عند استخدامه مع مستشعر التقارب 3300 XL .
س7: ما هو نطاق درجة حرارة التشغيل؟
يعمل المسبار من من -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) .
س8: ما نوع الموصل الموجود في هذا المسبار؟
يتميز بـ موصل ClickLoc™ المحوري المصغر مع كابل قياسي (بدون واقي). يتطلب الموصل المطلي بالذهب عزمًا بسيطًا باليد فقط، ويتميز بآلية قفل. .
س9: هل يتطلب هذا المسبار كابل تمديد وجهاز Proximitor محددين؟
نعم. يتطلب نظام 3300 XL أجزاءً متطابقة بطول كهربائي إجمالي قدره 5 أو 9 أمتارعادةً ما يتم إقران هذا المسبار الذي يبلغ طوله 0.5 متر مع كابل تمديد بطول 4.5 متر لإنشاء نظام 5.0 مترأو كابل تمديد بطول 8.5 متر لإنشاء نظام 9.0 متر .
س10: لماذا يبلغ طول العلبة 130 مم؟
يسمح طول الغلاف الممتد البالغ 130 مم للمسبار بالتنقل أعمدة عميقة أو خلوصات هيكلية حيث لا تستطيع المجسات ذات الطول القياسي الوصول. يوفر التصميم الملولب بالكامل تثبيتًا آمنًا في منافذ الدخول الملولبة المحفورة مسبقًا. .
س11: هل يمكنني استخدام هذا المسبار مع أنظمة سلسلة 3300 القديمة؟
نعم. مجسات 3300 XL مقاس 8 مم متوافقة مع الإصدارات السابقة وقابلة للتبديل مع مكونات نظام محولات الطاقة الأخرى من سلسلة 3300 غير XL مقاس 5 مم و8 مم .
س12: هل هذا المسبار مناسب للمناطق الخطرة؟
هذا النوع المحدد (اللاحقة 00) لديه لا يوجد موافقة من أي جهة للمناطق الخطرة. إذا كانت شهادة المنطقة الخطرة مطلوبة، فاختر نوع المسبار الذي يحمل لاحقة الموافقة المناسبة من الوكالة (على سبيل المثال، -05 لـ CSA، ATEX، IECEx). .
