جهاز مراقبة الزلازل بنتلي نيفادا 140734-02 بروكسميتور

مواصفات المنتج

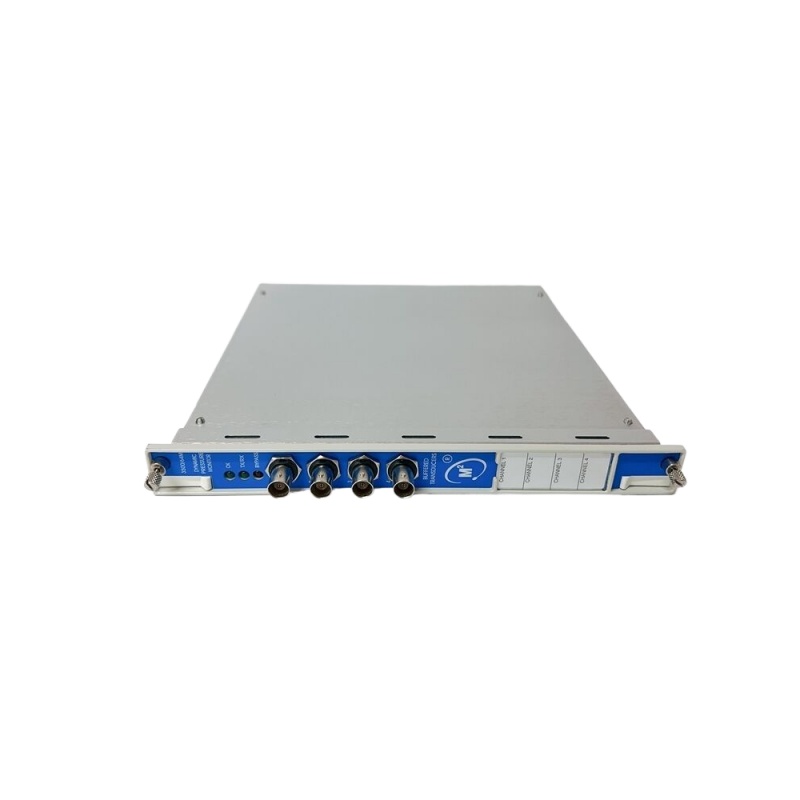

140734-02 جهاز مراقبة الزلازل بروكسيميتور

اسم العلامة التجارية: بنتلي نيفادا

اسم المنتج: 140734-02

الضمان: سنة واحدة

المعايير الرئيسية

الميزات والمزايا الأساسية

• نظام مراقبة متعدد الاستخدامات ثنائي الوضعالميزة الأبرز في هذه الوحدة هي قدرتها على قبول المدخلات من كل من مجسات التقارب ومحولات الطاقة الزلزالية في وحدة واحدة. وهذا يسمح لشاشة واحدة بمعالجة قياسات الاهتزاز الشعاعي، وموضع الدفع، واهتزاز الغلاف، مما يقلل من مخزون قطع الغيار ومتطلبات مساحة الرف. .

• مجموعة قياس شاملةيمكن برمجة كل قناة عبر برنامج تكوين الرف 3500 لأداء وظائف متعددة في وقت واحد. تشمل القياسات المدعومة الاهتزاز القطري، وموضع الدفع، والتمدد التفاضلي، واللامركزية، ونظام مراقبة نشاط محامل العناصر الدوارة (REBAM®)، والتسارع، والسرعة، والزاوية المطلقة للعمود. .

• حماية إنذار قابلة للتكوينتقوم الوحدة بمقارنة الإشارات المُهيأة باستمرار مع نقاط ضبط التنبيه والخطر القابلة للبرمجة من قبل المستخدميوفر هذا النظام حماية فورية للآلات. ويمكن ضبط فترات التأخير (من ثانية واحدة إلى 60 ثانية) لمنع حالات التوقف غير المرغوب فيها. .

• مخرجات محول الطاقة المخزنةتوفر الموصلات المحورية المثبتة في الأمام مخارج مخزنة محمية من قصر الدائرة لكل قناة، مما يتيح تحليل الإشارة الخارجية، واستكشاف الأخطاء وإصلاحها، والاتصال بمعدات التشخيص دون مقاطعة وظيفة المراقبة. .

• القدرة على السلامة الوظيفيةيمكن استخدام إصدارات السلامة الوظيفية (FS) من طراز 3500/42M في تكوينات 2 من 3 (TMR) لوظائف السلامة من المستوى SIL 3، مما يجعلها مناسبة لتطبيقات حماية الآلات الحرجة .

التطبيقات النموذجية

يُستخدم المنتج 140734-02 على نطاق واسع لحماية الآلات بشكل مستمر في الصناعات الثقيلة :

• النفط والغازضواغط طرد مركزي وترددية كبيرة، وموسعات توربينية، ومجموعات مضخات في مصافي النفط ومرافق الغاز الطبيعي المسال

• توليد الطاقةالتوربينات البخارية، والتوربينات الغازية، والمولدات، ومضخات تغذية الغلايات

• البتروكيماويات: الخلاطات، وآلات البثق، والمراوح الصناعية الكبيرة

• الصناعات الثقيلة: مطاحن الكرات، ومنافخ أفران الصهر، ومطاحن الدرفلة

الأسئلة الشائعة (FAQ)

س1: ما هي الوظيفة الأساسية للرقم 140734-02؟
A: هو جهاز مراقبة تقارب/زلزالي رباعي القنوات يستقبل مدخلات من محولات طاقة التقارب والزلزال، ويعالج الإشارات لقياس معلمات الاهتزاز والموقع، ويقارنها بنقاط ضبط الإنذار القابلة للبرمجة من قبل المستخدم لحماية الآلات .

س2: ما الذي يراقبه جهاز 140734-02؟
A: يراقب الاهتزاز القطري، وموضع الدفع، والتمدد التفاضلي، واللامركزية، وREBAM®، والتسارع، والسرعة، والزاوية المطلقة للعمود، ومنطقة القبول الدائرية .

س3: هل يمكن استخدام 140734-02 لتطبيقات SIL 3؟
A: نعم. يمكن استخدام إصدارات السلامة الوظيفية (FS) من طراز 3500/42M في تكوين 2 من 3 (TMR) لوظائف السلامة من المستوى SIL 3 .

س4: هل يوفر 140734-02 مخرجات مخزنة مؤقتًا؟
A: نعم. إنه يوفر مخرجات محول الطاقة المخزنة لكل قناة عبر موصلات محورية أمامية (محمية من قصر الدائرة) للسماح بتحليل الإشارة الخارجية واستكشاف الأخطاء وإصلاحها. .

س5: ما أهمية ميزة "فحص التيار المتحيز"؟
A: يتحقق فحص تيار الانحياز من سلامة حلقة أنظمة مجسات التقارب التي تعمل بالتيارات الدوامية من خلال مراقبة تيار الانحياز. ينبغي أن يكون عاجز عند استخدام أجهزة استشعار الزلازل، أو أجهزة استشعار من جهات خارجية، أو مدخلات أجهزة إرسال 4-20 مللي أمبير، أو مصادر مجسات أخرى غير تابعة لشركة Bently، لأن هذه المصادر تفتقر إلى خصائص تيار الانحياز التي يتوقعها الفحص. .

س6: هل لا يزال المنتج 140734-02 متاحًا للمشاريع الجديدة؟
A: هذه وحدة نمطية قديمة من سلسلة 3500. وفقًا لمعلومات المورد، فهي نهاية الحياة، مع توفر وحدات احتياطية فائضة ومجددة فقط لصيانة رفوف حماية الآلات الموجودة .

س7: ما هي مؤشرات LED الرئيسية الموجودة على الوحدة؟
A: تحتوي الوحدة على ثلاثة مصابيح LED في اللوحة الأمامية: OK (التشغيل السليم)، إرسال/استقبال (التواصل مع الوحدات الأخرى)، و بواسطة (الوحدة في وضع التجاوز) .

س8: هل يمكن استخدام مجسات التقارب التابعة لجهات خارجية مع هذه الوحدة؟
A: على الرغم من أن جهاز المراقبة قادر على قراءة الجهد الكهربائي من مجسات خارجية، إلا أن القيام بذلك يلغي الامتثال لمعيار API 670 ويُعرّض ذلك النظام لخطر قراءات غير دقيقة للاهتزاز/الموقع بسبب الاختلافات في الحساسية والخطية ومقاومة الملف. يجب استخدام أنظمة مسبار-كابل-محرك Bently Nevada المعتمدة فقط. .

الموديلات الموصى بها والمنتجات ذات الصلة

يُعدّ جهاز 140734-02 جزءًا من عائلة أجهزة مراقبة التقارب/الرصد الزلزالي 3500/42M. فيما يلي نماذج ومكونات ذات صلة:

اختيار النموذج المناسب

• للمراقبة المشتركة للقرب والزلازل: ال 140734-02 (3500/42M) يُعد الخيار الصحيح للتطبيقات التي تتطلب قياسات الاهتزاز القائمة على المجسات والقياسات الزلزالية في وحدة واحدة.

• للتطبيقات التي تعتمد على التقارب فقطضع في اعتبارك 3500/40 متر مراقبة جهاز Proximitor في حالة عدم الحاجة إلى مدخلات زلزالية.

• لتكامل الأنظمة: قم بإقرانه مع 3500/33 وحدة الترحيل لمنطق الإنذار/الفصل و 3500/22M TDI للاتصالات البياناتية للنظام 1.
