الميزات الرئيسية
قطر طرف المسبار 8 مم – حجم قياسي صناعي لقياسات الاهتزاز القطري والموضع المحوري
خيط متري M10 × 1 – تركيب قياسي للتثبيت من الجانب الأمامي
علبة صغيرة الحجم للغاية 50 مم - مصمم لأماكن التركيب الضيقة حيث لا يمكن تركيب المجسات الأطول
كابل FluidLoc (الخيار 11) – تصميم كابل مقاوم للمواد الكيميائية يمنع تسرب الزيت أو السوائل من خلال الجزء الداخلي للكابل
موصل ClickLoc™ مع واقي – موصل مطلي بالذهب، يُحكم ربطه باليد، مزود بآلية قفل وغطاء واقٍ
معتمد للعمل في المناطق الخطرة (الخيار 05) – موافقات CSA وATEX وIECEx للتركيبات من الفئة الأولى، المنطقة 0/1/2
نطاق خطي 2 مم (80 ميل) - نطاق كافٍ لمعظم تطبيقات مراقبة التوربينات والضواغط والمضخات
طرف بولي فينيلين سلفيد (PPS) – مادة طرف المسبار مقاومة للتآكل والمواد الكيميائية
علبة من الفولاذ المقاوم للصدأ AISI 303/304 – هيكل مقاوم للتآكل للبيئات الصناعية القاسية
حلقة مانعة للتسرب من مادة الفيتون® – يمنع فرق الضغط بين طرف المسبار والعلبة
المواصفات الفنية
شرح رمز اللاحقة
المزايا الأساسية
1. مصمم خصيصًا للمناطق الخطرة المحصورة
بفضل طولها الصغير للغاية الذي يبلغ 50 مم، تُعد هذه المجسة مثالية للتركيب في المواقع الخطرة ذات المساحة المحدودة حيث لا يمكن تركيب المجسات ذات الطول القياسي. بالإضافة إلى حصولها على شهادة كاملة للمناطق الخطرة، فإنها توفر أقصى درجات الأمان في أقل مساحة ممكنة.
2. كابل مقاوم للمواد الكيميائية من نوع FluidLoc
ال تركيب كابلات فلويدلوك يمنع هذا الكابل تسرب الزيت أو السوائل الأخرى عبر داخله. وهذا أمر بالغ الأهمية في عمليات المعالجة الكيميائية، وقطاع النفط والغاز، والتطبيقات الصيدلانية، حيث يمكن أن يؤدي تدهور الكابل إلى الإضرار بسلامة القياس والسلامة العامة. .
3. الموافقات الشاملة للمناطق الخطرة
مع CSA و ATEX و IECEx هذه المجسات حاصلة على شهادات تغطي الفئة الأولى، والمنطقة 0/1/2، والقسم 1/2، وهي معتمدة للاستخدام في أكثر تطبيقات الأجواء المتفجرة تطلبًا. وهذا يلغي الحاجة إلى الحواجز الخارجية عند استخدامها مع الدوائر الآمنة جوهريًا المعتمدة.
4. موصل ClickLoc™ مع واقي
لا يتطلب موصل ClickLoc™ المطلي بالذهب سوى عزم ربط يدوي بسيط، ويتميز بآلية قفل حاصلة على براءة اختراع. واقي الموصل (الخيار 11) يحمي نقطة التوصيل من الرطوبة والملوثات والأضرار الميكانيكية في البيئات القاسية. .
5. موثوقية وفقًا لمعايير الصناعة
تتوافق سلسلة 3300 XL تمامًا مع معيار API 670 (الإصدار الرابع) من حيث التكوين الميكانيكي، والنطاق الخطي، والدقة، والاستقرار الحراري. جميع مكونات النظام قابلة للتبديل كهربائيًا وميكانيكيًا، مما يبسط الصيانة ويقلل من مخزون قطع الغيار. .
ملاحظات حول تكامل الأنظمة
نظام 3300 XL عبارة عن مجموعة متطابقة
يتكون نظام القياس الكامل 3300 XL من ثلاثة أجزاء يجب أن تكون لها أطوال كهربائية متناسقة :
مسبار التقارب (هذا المنتج) – يُركّب داخل الآلة، مواجهًا للعمود
كابل تمديد - يربط المسبار بمستشعر التقارب
مستشعر التقارب - يقوم بتزويد المجس بالطاقة ويحول الإشارة إلى خرج قابل للاستخدام
مهم: ال الطول الكهربائي الكلي للنظام يجب أن يساوي مجموع طول المجس وطول كابل التمديد طول تصميم مستشعر Proximitor (عادةً 5 أو 9 أمتار). عادةً ما يتم إقران هذا المجس الذي يبلغ طوله 1.0 متر مع كابل تمديد بطول 4.0 متر لإنشاء نظام 5.0 متر .
التركيب
خيط: M10 × 1.0 مم، أقصى تداخل للسن اللولبي 15 مم
الفجوة الموصى بها: اضبط على -9 فولت تيار مستمر عند 1.27 مم
الحد الأدنى لقطر العمود: 50.8 مم (2 بوصة)
تركيب المناطق الخطرة
عند تركيبها في بيئات قابلة للانفجار، استخدم حواجز أمان داخلية مناسبة أو دوائر معتمدة.
تأكد من أن مستشعر Proximitor وكابل التمديد مصنفان أيضاً ضمن تصنيف المناطق الخطرة.
اتبع جميع قوانين الكهرباء المحلية لضمان تركيبات آمنة بطبيعتها
التطبيقات
يتم استخدام المنتج 330103-00-05-10-11-05 في تطبيقات الآلات الدوارة الحرجة في البيئات الخطرة:
وظائف القياس الأساسية
الاهتزاز الشعاعي - قياس الاهتزاز النسبي للعمود
الوضع المحوري (الدفع) - مراقبة الإزاحة المحورية للدوار
مرجع Keyphasor® – مرجع الطور/السرعة لأغراض الموازنة والتشخيص
المحتويات
ملاحظة: كابل التمديد، ومستشعر التقارب، وأجهزة التثبيت، وأدوات التكوين تباع بشكل منفصل.
لماذا تشتري منا؟
في الأوراق المالية جاهز للشحن في نفس يوم العمل أو اليوم التالي
شحن سريع – تتوفر خيارات الشحن السريع
تم اختباره بالكامل – تم التحقق من كل وحدة للتأكد من وظائفها
يشمل الضمان ضمان لمدة 12 شهرًا لراحة بالك عند الشراء
الدعم الفني – تتوفر المساعدة في عملية التكامل
الأسئلة الشائعة (FAQ)

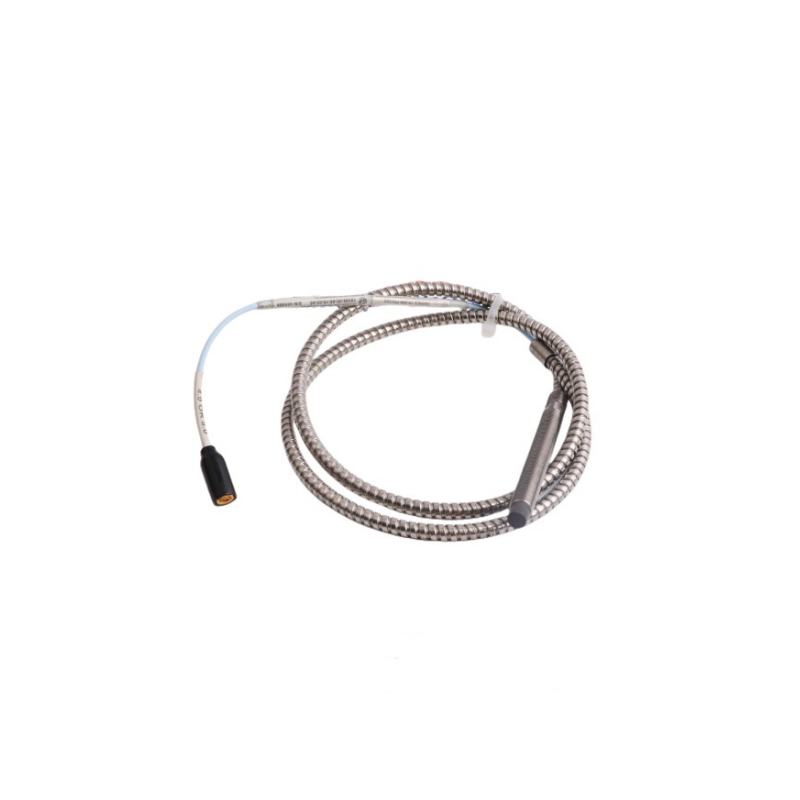

س1: ما هو Bently Nevada 330103-00-05-10-11-05؟
هو مسبار تقارب معتمد للاستخدام في المناطق الخطرة، بقطر 8 مم، من سلسلة 3300 XL، يُستخدم لقياس اهتزازات الأعمدة وموضعها دون تلامس في تطبيقات الأجواء القابلة للانفجار. يتميز هذا الطراز بسن لولبي M10 × 1، وعلبة صغيرة جدًا بقطر 50 مم، وكابل FluidLoc مقاوم للمواد الكيميائية. .
س2: ماذا تعني كل لاحقة في رقم القطعة؟
00 = 0 مم طول غير ملولب (ملولب بالكامل)؛ 05 = طول العلبة فائقة الصغر 50 مم؛ 10 = 1.0 متر الطول الإجمالي؛ 11 = موصل ClickLoc™ مصغر مع واقي، كابل FluidLoc؛ 05 = الموافقات الخاصة بالمناطق الخطرة من CSA و ATEX و IECEx .
س3: ما هي ميزة كابل FluidLoc؟
يمنع تصميم كابل FluidLoc تسرب الزيت أو السوائل الأخرى من خلال الجزء الداخلي للكابل. وهذا يحمي إشارة القياس والبيئة المحيطة في التطبيقات الكيميائية والنفط والغاز والصيدلانية. .
س4: ما هي شهادات المناطق الخطرة التي يحملها هذا المسبار؟
يحمل المسبار CSA و ATEX و IECEx شهادات للفئة الأولى، المنطقة 0/1/2 والقسم 1/2، بمستوى حماية Ex ia IIC T5-T1 Ga .
س5: ما هو الطول الإجمالي لكابل هذا المسبار؟
الطول الإجمالي هو 1.0 متر (3.3 قدم) .
س6: ما نوع الخيط الذي يستخدمه هذا المسبار؟
يستخدم خيط متري M10 × 1.0 مم مع أقصى تداخل للخيوط يبلغ 15 مم .
س7: ما هو النطاق الخطي والحساسية؟
المدى الخطي هو 2.0 مم (80 ميل) بحساسية 7.87 فولت/مم (200 مللي فولت/ميل) عند استخدامه مع مستشعر التقارب 3300 XL .
س8: ما هو نطاق درجة حرارة التشغيل؟
يعمل المسبار من من -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) .
س9: ما نوع الموصل الموجود في هذا المسبار؟
يتميز بـ موصل ClickLoc™ مصغر محوري مزود بواقٍلا يتطلب الموصل المطلي بالذهب سوى عزم ربط يدوي بسيط، ويتميز بآلية قفل. .
س10: هل يتطلب هذا المسبار كابل تمديد وجهاز Proximitor محددين؟
نعم. يتطلب نظام 3300 XL أجزاءً متطابقة بطول كهربائي إجمالي قدره 5 أو 9 أمتارعادةً ما يتم إقران هذا المسبار الذي يبلغ طوله 1.0 متر مع كابل تمديد بطول 4.0 متر لإنشاء نظام 5.0 متر متوافق مع مستشعر بروكسيميتور 5.0 متر .
س11: لماذا يعتبر هذا المسبار "صغير الحجم"؟
ال طول العلبة 50 مم يتميز هذا الجهاز بأنه أقصر بكثير من مجسات 3300 XL القياسية (التي يتراوح طولها عادةً بين 100 و200 مم)، مما يسمح بتركيبه في الأماكن الضيقة التي لا يمكن تركيب المجسات الأطول فيها. .
س12: هل يمكنني استخدام هذا المسبار مع أنظمة سلسلة 3300 القديمة؟
نعم. مجسات 3300 XL مقاس 8 مم متوافقة مع الإصدارات السابقة وقابلة للتبديل مع مكونات نظام محولات الطاقة الأخرى من سلسلة 3300 غير XL مقاس 5 مم و8 مم .
س13: ما هي الوثائق المصاحبة لهذا التحقيق؟
يأتي المسبار مزودًا بملفات اعتماد كاملة لمعايير CSA وATEX وIECEx .
