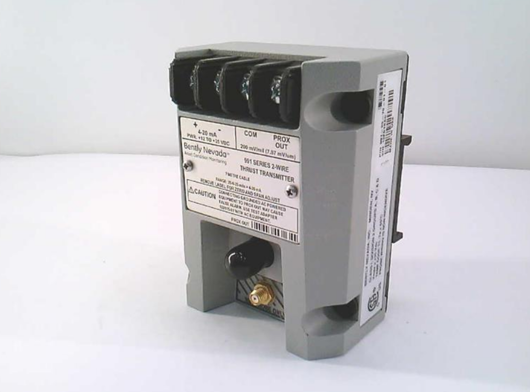

ال بنتلي، نيفادا 991-25-70-01-01 هو جهاز إرسال دفع ثنائي الأسلاك يعمل بالطاقة الحلقية، يقوم بتحويل الإشارات من مسبار تقارب 3300 NSv إلى خرج 4-20 مللي أمبير يتناسب مع موضع العمود المحوري. صُممت هذه الآلة للآلات ذات الأغراض العامة مثل ضواغط الهواء الطاردة المركزية والمضخات والمراوح، وهي تلغي الحاجة إلى معالجة الإشارة الخارجية وتوفر مراقبة موثوقة للدفع في مساحات التركيب الضيقة.
رقم الصنف :
991-25-70-01-01الطلب (الحد الأدنى للكمية) :
1 Pieceقسط :
EXWمنشأ المنتج :
USAميناء الشحن :
Wuhanمهلة :
3~5 daysوزن :
3kg| ميزة | وصف |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| عائلة المنتجات | جهاز إرسال الدفع من سلسلة 991 |
| رمز الطراز / رمز الطلب | 991-25-70-01-01 |
| الوظيفة الأساسية | يحول الإزاحة المحورية (الدفع) إلى إشارة 4-20 مللي أمبير |
| مجموعة كاملة | ±25 ميل (0.6 مم إجمالي) |
| إشارة الخرج | 4-20 مللي أمبير تيار مستمر، يعمل بالطاقة الحلقية (سلكان) |
| التوافق | مسبار تقارب 3300 NSv وكابل تمديد |
| طول النظام | 7.0 أمتار (23.0 قدم) |
| خيار التركيب | مشابك سكة DIN مقاس 35 مم |
| مزود الطاقة | من 12 إلى 35 فولت تيار مستمر عند طرف جهاز الإرسال |
| موافقة الوكالة | القسم الثاني من CSA |
| درجة حرارة التشغيل | من -35 درجة مئوية إلى +85 درجة مئوية |
| بناء | مصمم للعمل في رطوبة تكثيف بنسبة 100% |
| التشخيص | أطراف PROX OUT وCOM غير معزولة للتحقق من الفجوة؛ دائرة "غير موافق/إلغاء الإشارة" |
| وزن | حوالي 0.43 كجم |
| فئة | نموذج | وصف |
|---|---|---|
| طول النظام 5 أمتار | 991-25-50-01-01 | نفس جهاز الإرسال، بمدى ±25 ميل، ولكن بطول نظام 5.0 متر |
| النطاق المتري | 991-06-50-01-01 | نفس الميزات مع نطاق قياس كامل 0.6-0-0.6 مم |
| تركيب الحاجز | 991-25-70-02-01 | نفس المواصفات، ولكن يتم التثبيت على الحاجز بدلاً من سكة DIN |
| مسبار التقارب | سلسلة 3300 NSv | يلزم وجود مسبار تقارب جانبي ضيق لضمان توافق النظام |
| كابل تمديد | سلسلة 330930 | كابل تمديد متوافق (خيارات 5 أمتار أو 7 أمتار) |
| جهاز إرسال الاهتزاز | سلسلة 990 | نسخة الاهتزازات للأغراض العامة لمراقبة الاهتزازات (وليس الدفع) |
س1: ما هو التطبيق الأساسي لـ 991-25-70-01-01؟
يُستخدم هذا الجهاز لمراقبة موضع العمود المحوري (الدفع) بشكل مستمر في الآلات ذات الأغراض العامة مثل ضواغط الهواء الطاردة المركزية والمضخات والمحركات والمراوح، حيث يوفر إشارة 4-20 مللي أمبير لنظام التحكم لأغراض الحماية والإنذار والمنطق. .
س2: ماذا يعني لاحقة رقم الطراز "25-70-01-01"؟
يُحدد اللاحق التكوين: 25 = ±25 ميل نطاق القياس الكامل؛ 70 = طول النظام 7.0 متر (المسبار + كابل التمديد)؛ 01 = تركيب على سكة DIN مقاس 35 مم؛ 01 = موافقة وكالة القسم 2 من CSA .
س3: هل يتطلب جهاز الإرسال 991 مستشعر تقارب خارجي أو برنامج تشغيل؟
لا. يدمج جهاز 991 دائرة تهيئة مستشعر التقارب (Proximitor) داخليًا. وهو يقبل مسبار 3300 NSv وكابل التمديد مباشرةً، مما يلغي الحاجة إلى وحدة تشغيل منفصلة. .
س4: ما هي الخصائص التشخيصية لجهاز الإرسال 991؟
يشتمل على طرفي PROX OUT وCOM غير معزولين للتحقق من جهد فجوة المجس أثناء الإعداد، ودائرة "غير موافق/إلغاء الإشارة" التي تمنع المخرجات العالية الخاطئة الناتجة عن المجسات المعيبة أو التوصيلات غير المحكمة. كما يحتوي على دبوس إدخال اختبار لمحاكاة حركة المجس للتحقق من حلقة 4-20 مللي أمبير دون تحريك الدوار فعليًا .
س5: هل جهاز الإرسال 991 مناسب للآلات الحساسة مثل التوربينات الكبيرة؟
لا. تم تصميم 991 لـ غير حرج، متعدد الأغراض الآلات. لحماية التوربينات أو الضواغط الحرجة، توصي شركة Bently Nevada بنظام المراقبة من سلسلة 3500.
